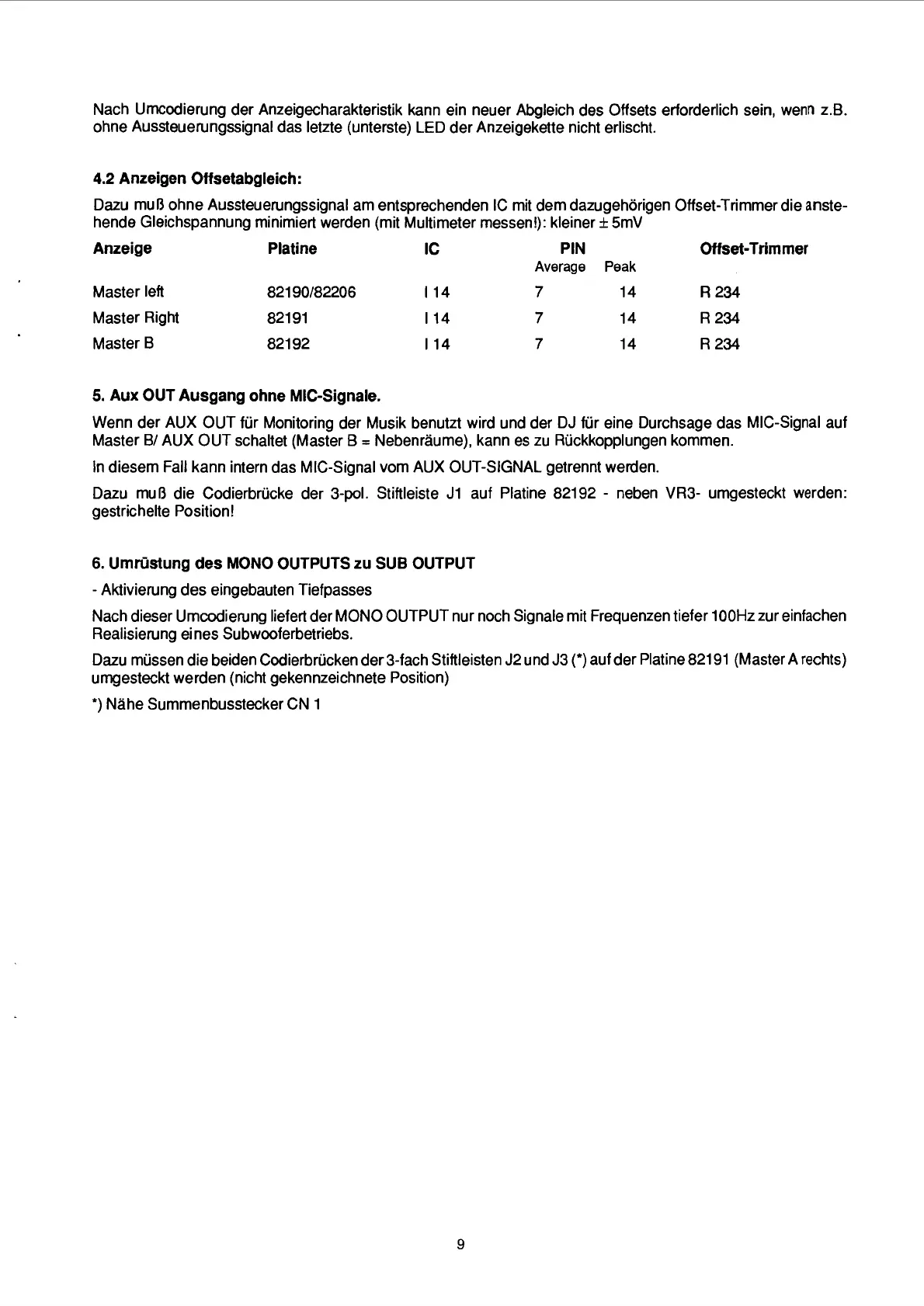

Nach Umcodierung der Anzeigecharakteristik kann ein neuer Abgleich des Offsets erforderlich sein, wenn z.B.
ohne Aussteuerungssignal das letzte (unterste) LED der Anzeigekette nicht erlischt.
4.2
Anzeigen Offsetabgleich:
Dazu mu0 ohne Aussteuerungssignal am entsprechenden IC mit dem dazugehorigen Offset-Trimmer die anste-
hende Gleichspannung minimiert werden (mit Multimeter messen!): kleiner
f
5mV
Anzeige Platine IC PIN Offset-Trimmer
Average Peak
Master left 821 90182206
114
7
14 R 234
Master Right 821 91
114
7
14 R 234
Master B
821 92
114
7
14 R 234
5.
Aux OUT Ausgang ohne MIC-Signale.
Wenn der AUX OUT fur Monitoring der Musik benutzt wird und der DJ fur eine Durchsage das MIC-Signal auf
Master Bl AUX OUT
schaltet (Master B
=
Nebenraume), kann es zu Ruckkopplungen kommen.
In
diesem Fall kann intern das MIC-Signal vom AUX OUT-SIGNAL getrennt werden.
Dazu
mut3 die Codierbrucke der 3-pol. Stiftleiste J1 auf Platine 82192
-
neben VR3- umgesteckt werden:
gestrichelte Position!
6.
Umriistung des MONO OUTPUTS zu SUB OUTPUT
-
Aktivierung des eingebauten Tiefpasses
Nach dieser Umcodierung
liefert der MONO OUTPUT nur noch Signale mit Frequenzen tiefer 100Hz zur einfachen
Realisierung eines Subwooferbetriebs.
Dazu
mussen die beiden Codierbrucken der 3-fach Stiftleisten J2 und J3
(*)
auf der Platine 82191 (Master A rechts)
urngesteckt werden (nicht gekennzeichnete Position)
')
Nahe Summenbusstecker CN 1
