Eaton 700 User Manual

34008097IT/AE - Pagina 24
5. Manutenzione

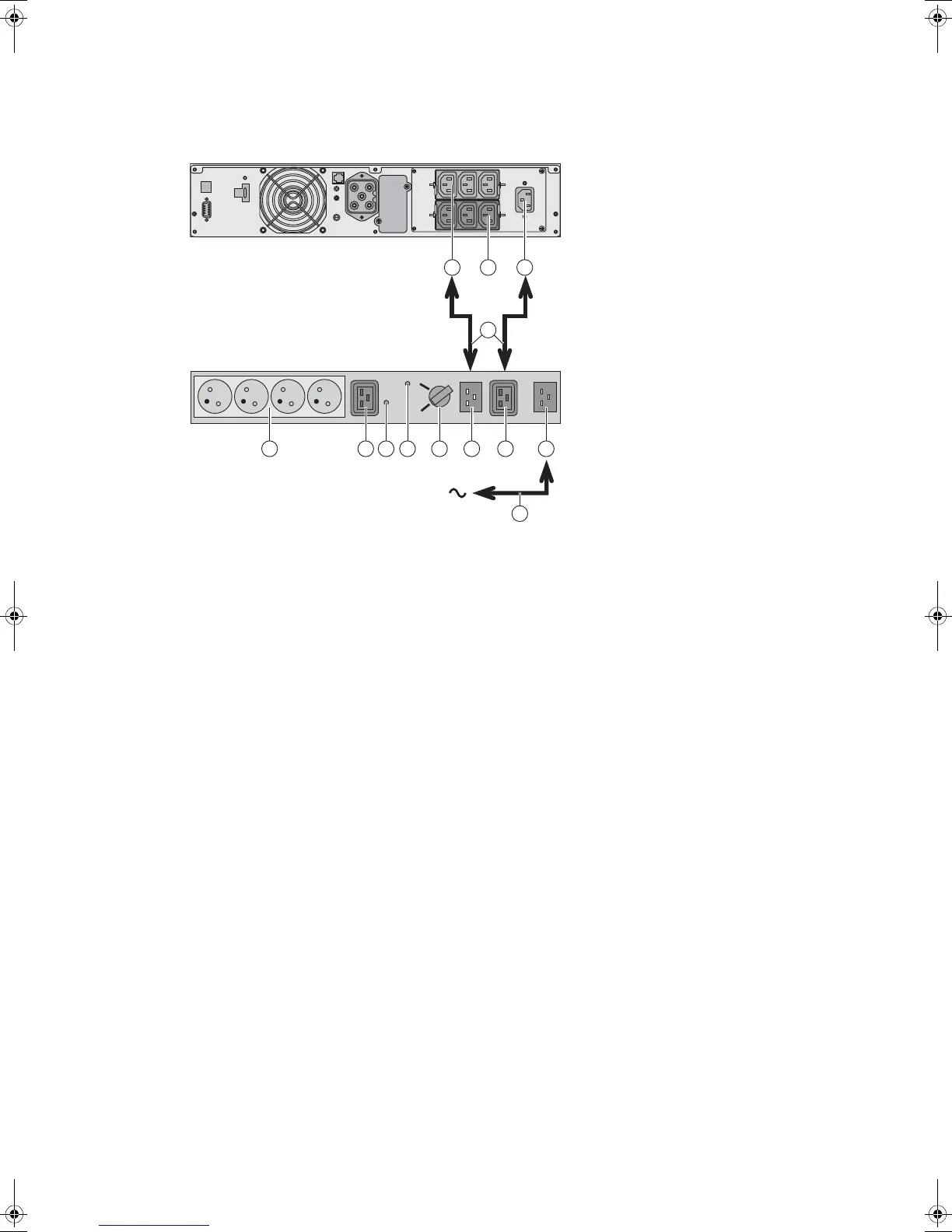

5.3 Manutenzione di un ASI dotato di modulo HotSwap MBP
Modello RT
La funzione del modulo HotSwap MBP è
quella di consentire la manutenzione ed
eventualmente la sostituzione dell’ASI
senza interferire sull'alimentazione
elettrica delle apparecchiature collegate
(funzione HotSwap).
Manutenzione:
1 - Portare il commutatore (53) in
posizione By-pass: la spia rossa (52) del
modulo HotSwap MBP si accende per
segnalare che gli impianti sono alimentati
direttamente dalla rete elettrica.
2 - Arrestare l’ASI premendo il pulsante
Avvio/Arresto (27) sulla parte anteriore
dell'ASI: la spia (51) "UPS ON - OK to
switch" si spegne e a questo punto l’ASI
può essere scollegato e sostituito.
Ritorno al funzionamento normale:
1 - Verificare che l’ASI sia collegato
correttamente al modulo HotSwap MBP.
2 - Avviare l’ASI premendo il pulsante
Avvio/Arresto (27) sulla parte anteriore
dell'ASI: la spia (51) "UPS ON - OK to
switch" si accende sul modulo HotSwap
MBP (in caso contrario si è verificato un
errore di raccordo del modulo HotSwap
MBP all’ASI).
3 - Portare il commutatore (53) in
posizione Normale: la spia rossa (52) del
modulo HotSwap MBP si spegne.
4 - Le apparecchiature sono alimentate e
protette dall’ASI.
By-pass
Normal
UPS ON - OK to switch
BY P ASS SWITCH
56
5549
HotSwap MBP
50
545351 52
44
43
8 7 9
34008097IT_AE.fm Page 24 Lundi, 1. décembre 2008 4:31 16

Eaton 700 Specifications

General

Form Factor	Tower
Power Rating	700 VA
Output Voltage	230 V
Battery Type	Sealed Lead-Acid (SLA)
Communication Ports	USB
Frequency	50/60 Hz
Operating Temperature	0 to 40°C
Storage Temperature	-15 to 45°C
Humidity	0% to 95% non-condensing
