Eaton DB3B - Ex de - Wechselstromeingang, Einzelheiten des Anschlusses (Typen 3 und 4)

30 SOUNDER - DB3B TM264 June 2019 www.eaton.com
Sounder - DB3B
Deutsch

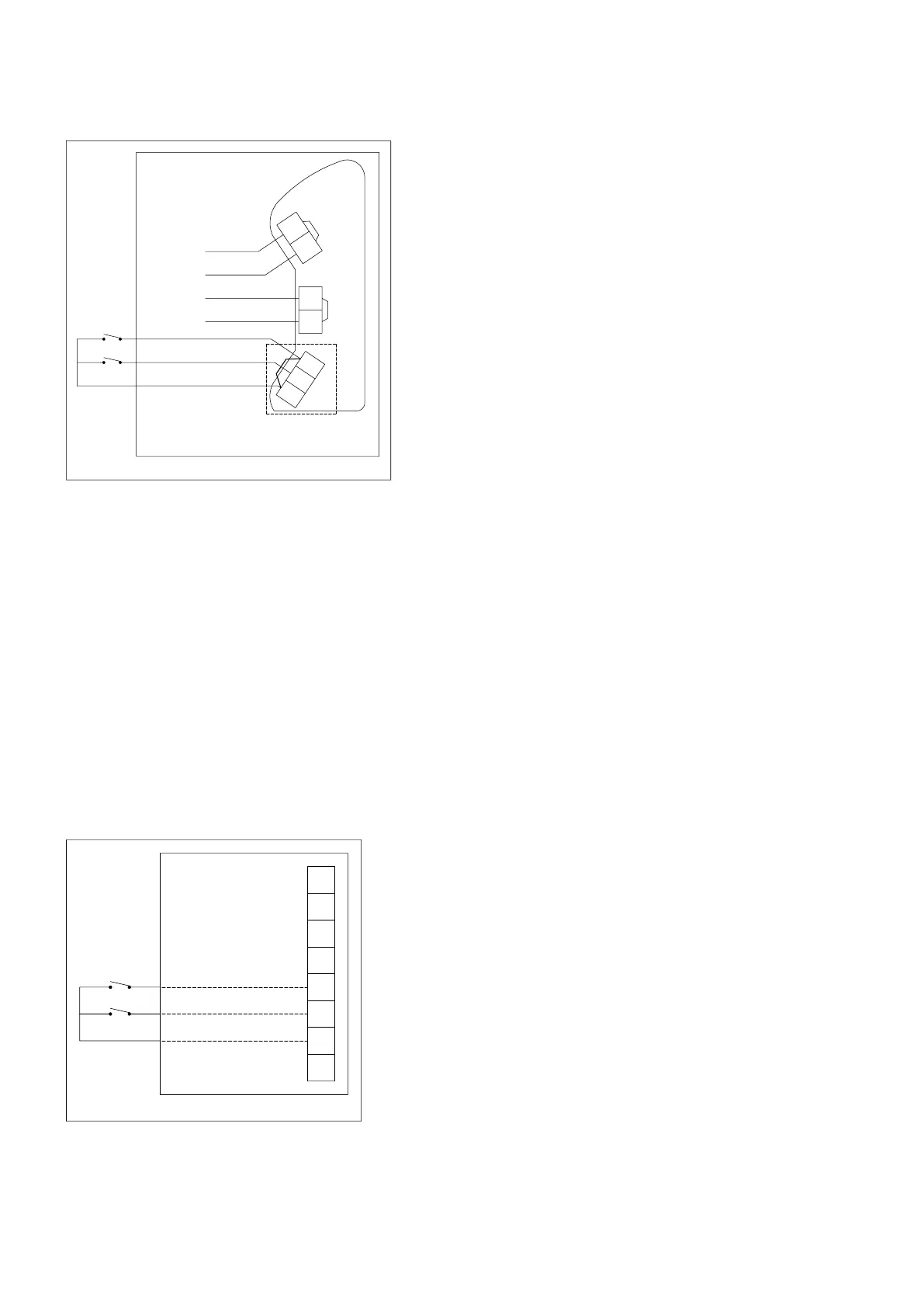

SCHALTPLAN
KUNDE
DB3B Ex d KAMMER
R1
R2
R0
N
N
L
L
ELEKTRONIK-
BAUGRUPPE
SPANNUNGSFREIE PHASEN
AKTIVIERUNG ANSCHLÜSSE
STROMFÜHREND EIN
STROMFÜHREND AUS
NEUTRAL EIN
NEUTRAL AUS
PHASE 1
PHASE 2
GEMEINSAMER
Ex de – Wechselstromeingang, einzelheiten des
anschlusses (Typen 3 und 4)
•
Typ 3: Schließen Sie die stromführenden und neutralen
Versorgungsleitungen gemäß dem Schaltbild an die
Anschlüsse an. Wird dem Gerät Strom zugeführt, ertönt
der Phase 1-Ton entsprechend der Auswahl mit dem
5-Wege-DIP-Schalter in der Ex d-Kammer.
•
Typ 4: Schließen Sie die stromführenden und neutralen
Versorgungsleitungen gemäß dem Schaltbild an die
Anschlüsse an. Wenn das Gerät das erste Mal mit
Strom versorgt wird, wird kein Ton produziert. Verbinden
Sie die Leitungen und Fernschalter gemäß der
Abbildung mit den Anschlüssen R0, R1 und R2. Wird
der mit R1 verbundene Schalter geschlossen, ertönt
der Phase 1-Ton entsprechend der Auswahl mit dem
5-Wege-DIP-Schalter an der Elektronikbaugruppe. Wird
der mit R2 verbundene Schalter geschlossen, ertönt der
vorausgewählte Ton für Phase 2. Vorausgewählte Töne
finden Sie in der Ton-Tabelle 2.
SCHALTPLAN
KUNDE
DB3B Ex e KAMMER
1
2
3
4
1
2
3
4
STROMFÜHREND EIN
STROMFÜHREND AUS
NEUTRAL EIN
NEUTRAL AUS
PHASE 1 (R1)
PHASE 2 (R2)
GEMEINSAMER
Hinweis: Werden beide Schalter geschlossen, entsteht
kein Ton.
Ex d und Ex de – Gleichstromeingang, 3
phasen ohne überwachung, einzelheiten des
anschlusses (Typen 5 und 6)
Dieser Typ kann je nach Anforderungen auf
unterschiedliche Arten konfiguriert werden. Die
unabhängige Tonauswahl für alle 3 Phasen geschieht
über die 3 stromlosen 5-Wege-DIP-Schalter an
der Elektronikbaugruppe:
•
2-Leitungssystem (Einphasen): Schließen Sie die
negativen und neutralen Versorgungsleitungen gemäß
dem Schaltbild an die Anschlüsse an.
•
2-drahtiges system (Zweiphasen, umgekehrte
Polarität): Schließen Sie die negativen und neutralen
Versorgungsleitungen gemäß dem Schaltbild an
die Anschlüsse an. Die zweite Phase wird durch
Polaritätsumkehr der Gerätestromversorgung erzeugt.
•
3-Kabelsystem (Zweiphasen, gemeinsamer positiver
Draht): Schließen Sie drei Versorgungsdrähte gemäß
dem Schaltbild an die Anschlüsse an (ein gemeinsamer
positiver Draht und zwei negative Drähte). Phase 1 wird
erzeugt, wenn Strom über die gemeinsamen positiven
und Phase 1 negativen Anschlüsse fließt. Phase 2 wird
erzeugt, wenn Strom über die gemeinsamen positiven
und Phase 2 negativen Anschlüsse fließt.
•
3-Leitungssystem (Zweiphasen, gemeinsamer
negativer Draht): Schließen Sie drei Versorgungsdrähte
gemäß dem Schaltbild an die Anschlüsse an (zwei
gemeinsame positive Drähte und ein gemeinsamer
negativer Draht). Phase 1 wird erzeugt, wenn Strom
über die Phase 1 positiven und gemeinsamen
negativen Anschlüsse fließt. Phase 2 wird erzeugt,
wenn Strom über die Phase 2 positiven und
gemeinsamen Phasen negativen Anschlüsse fließt.
•
4-Leitungssystem (Dreiphasen, gemeinsamer
negativer Draht): Schließen Sie vier Versorgungsdrähte
gemäß dem Schaltbild an die Anschlüsse an (drei
gemeinsame positive Drähte und ein gemeinsamer
negativer Draht). Phase 1 wird erzeugt, wenn Strom
über die Phase 1 positiven und gemeinsamen
negativen Anschlüsse fließt. Phase 2 wird erzeugt,
wenn Strom über die Phase 2 positiven und
gemeinsamen negativen Anschlüsse fließt. Phase 3
wird erzeugt, wenn Strom über die Phase 3 positiven
und gemeinsamen negativen Anschlüsse fließt.
Jede Version ist mit Anschlüssen ausgestattet,
die einen Loop-in Loop-out-Anschluss der
Versorgungsleitungen ermöglicht.
Hinweis: Wird ein EOL-Widerstand an einem
Wechselstromgerät angegeben, wird dieser
standardmäßig über die Anschlussklemmen 5 und 6 in der
Exd-Kammer angeschlossen (siehe unten). Bei anderen
Konfigurationen ist der EOL-Widerstand entsprechend an
anderer Stelle zu positionieren.
Bei der Positionierung des Abschlusswiderstandes (EOL)
ist zu beachten, dass der Platz zwischen Widerstand und
Anschlussklemme nur 14 mm beträgt.
Bitte stellen sie sicher, dass der Widerstand keinen
Kontakt zur Leiterplatte oder zum Gehäuse haben darf.
