44 SOUNDER - DB3B TM264 June 2019 www.eaton.com
Sounder - DB3B
Português
Ex de – Detalhes da fiação de entrada CA
(Tipos 3 e 4)
Tipo 3: Conecte os fios de tensão e neutros da
alimentação aos terminais como detalhado no diagrama
de fiação. Quando a alimentação é aplicada à unidade,
o tom do estágio 1 será produzido como selecionado
no interruptor DIP de 5 vias dentro da câmara Ex d.
Tipo 4: Conecte os fios de tensão neutros da
alimentação aos terminais como detalhado no diagrama
de fiação. Quando a alimentação é inicialmente aplicada
à unidade, nenhum tom é produzido. Conecte os fios
e os interruptores remotos aos terminais R0, R1 e R2
como mostrado. Quando o interruptor conectado a
R1 é fechado, o tom do estágio 1 é produzido como
selecionado pelo interruptor DIP de 5 vias no conjunto
do sistema eletrônico. Quando o interruptor conectado
a R2 é fechado, o tom pré-selecionado para o estágio
2é produzido. Veja a tabela de tons 2 para obter
detalhes dos tons pré-selecionados.

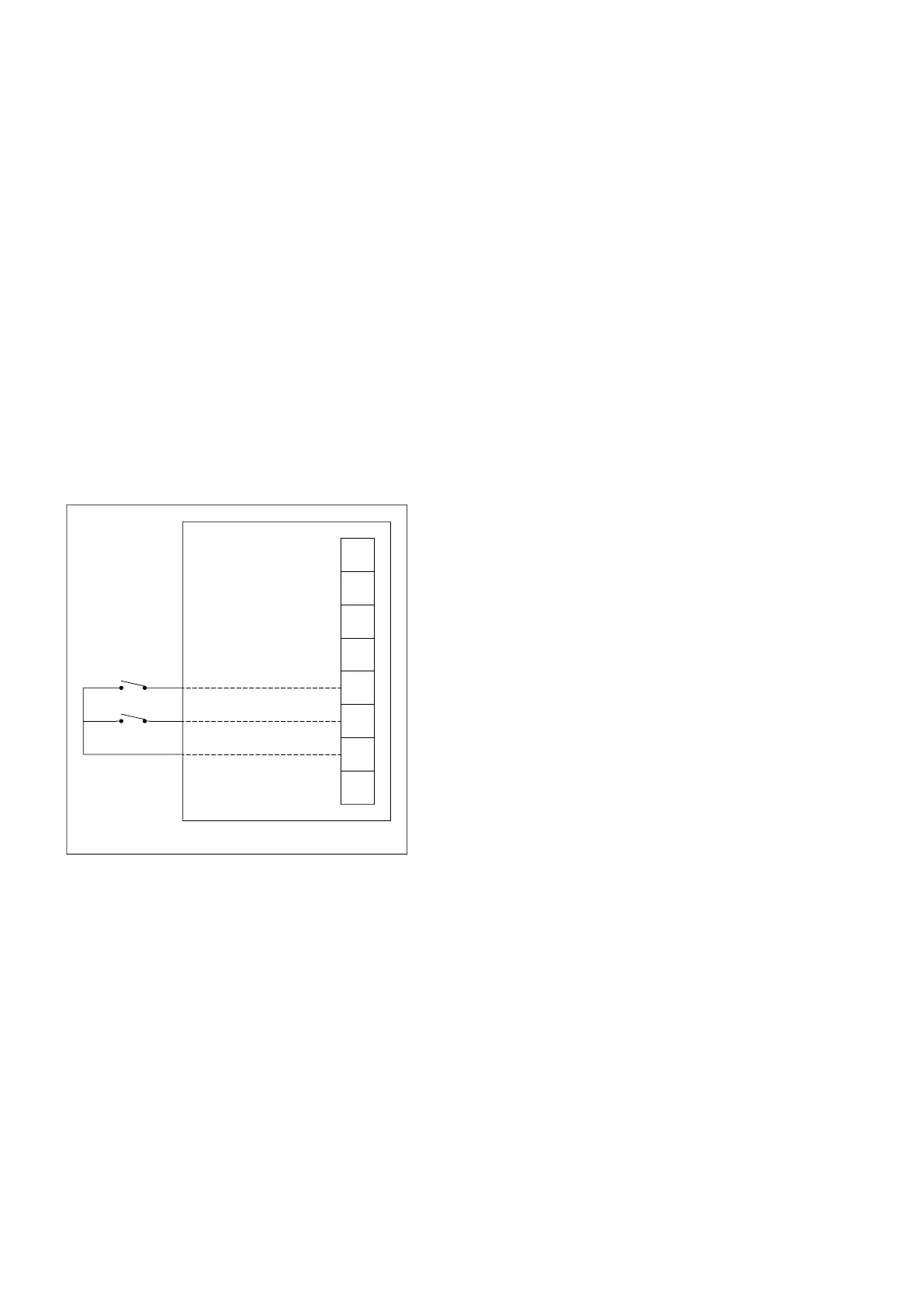

CÂMARA Exe DB3B
FIAÇÃO DO
CLIENTE
1
2
3
4
1
2
3
4
TENSÃO ENTRADA
TENSÃO SAÍDA
NEUTRO ENTRADA
NEUTRO SAÍDA
ESTÁGIO 1 (R1)
ESTÁGIO 2 (R2)
COMUM (R0)
Nota: Ambos os interruptores fechados não produzirão
nenhum tom.
Ex d e Ex de – Entrada CC, estágio 3 sem
detalhes da fiação de monitoramento
(Tipos 5 e 6)
Este tipo pode ser configurado de diferentes
maneiras dependendo das exigências. Seleção de
tom independente para todos os 3 estágios é através
de interruptores DIP de 3 a 5 vias equipados para a
montagem eletrônica:
Sistema de 2 fios (Estágio simples): Conecte os fios
de alimentação positivo e negativo aos terminais como
detalhado no diagrama de fiação.
Sistema de 2 fios (Estágio duplo, polaridade
invertida): Conecte os fios de alimentação positivo e
negativo aos terminais como detalhado no diagrama
de fiação. O segundo estágio é produzido invertendo
apolaridade da alimentação para a unidade.
Sistema de 3 fios (Estágio duplo, +ve comum):
Conecte os três fios da alimentação nos terminais
como detalhado no diagrama de fiação ( um fio +ve
comum e dois fios -ve). O estágio 1 é produzido
quando a alimentação é aplicada através dos terminais
+ve comum e -ve estágio 1. O estágio 2 é produzido
quando a alimentação é aplicada através dos terminais
+ve comum e -ve estágio 2.
Sistema de 3 fios (Estágio duplo, -ve comum):
Conecte os três fios da alimentação nos terminais
como detalhado no diagrama de fiação (dois fios +ve
e um fio -ve comum). O estágio 1 é produzido quando
a alimentação é aplicada através dos terminais +ve
estágio 1 e -ve comum. O estágio 2 é produzido
quando a alimentação é aplicada através dos terminais
+ve estágio 2 e -ve comum.
Sistema de 4 fios (Estágio triplo, -ve comum):
Conecte os quatro fios da alimentação nos terminais
como detalhado no diagrama de fiação (três fios
+ve e um fiol-ve comum). O estágio 1 é produzido
quando a alimentação aplicada através dos terminais
+ve estágio 1 e -ve comum. O estágio 2 é produzido
quando a alimentação é aplicada através dos terminais
+ve estágio 2 e -ve comum. O estágio 3 é produzido
quando a alimentação é aplicada através dos terminais
+ve estágio 3 e -ve comum.
Todas as versões são fornecidas com terminais
para permitir conexão loop-in e loop-out dos fios
