Eaton DB3B - Ex D - Работа С Напряжением Питания Постоянного Тока, С Беспотенциальными Электрическими Соединениями (Тип 11); Ex de - Работа С Напряжением Питания Постоянного Тока, С Беспотенциальными Электрическими Соединениями (Тип 12); 4 Эксплуатация

61SOUNDER - DB3B TM264 June 2019 www.eaton.com
Sounder - DB3B
Русский

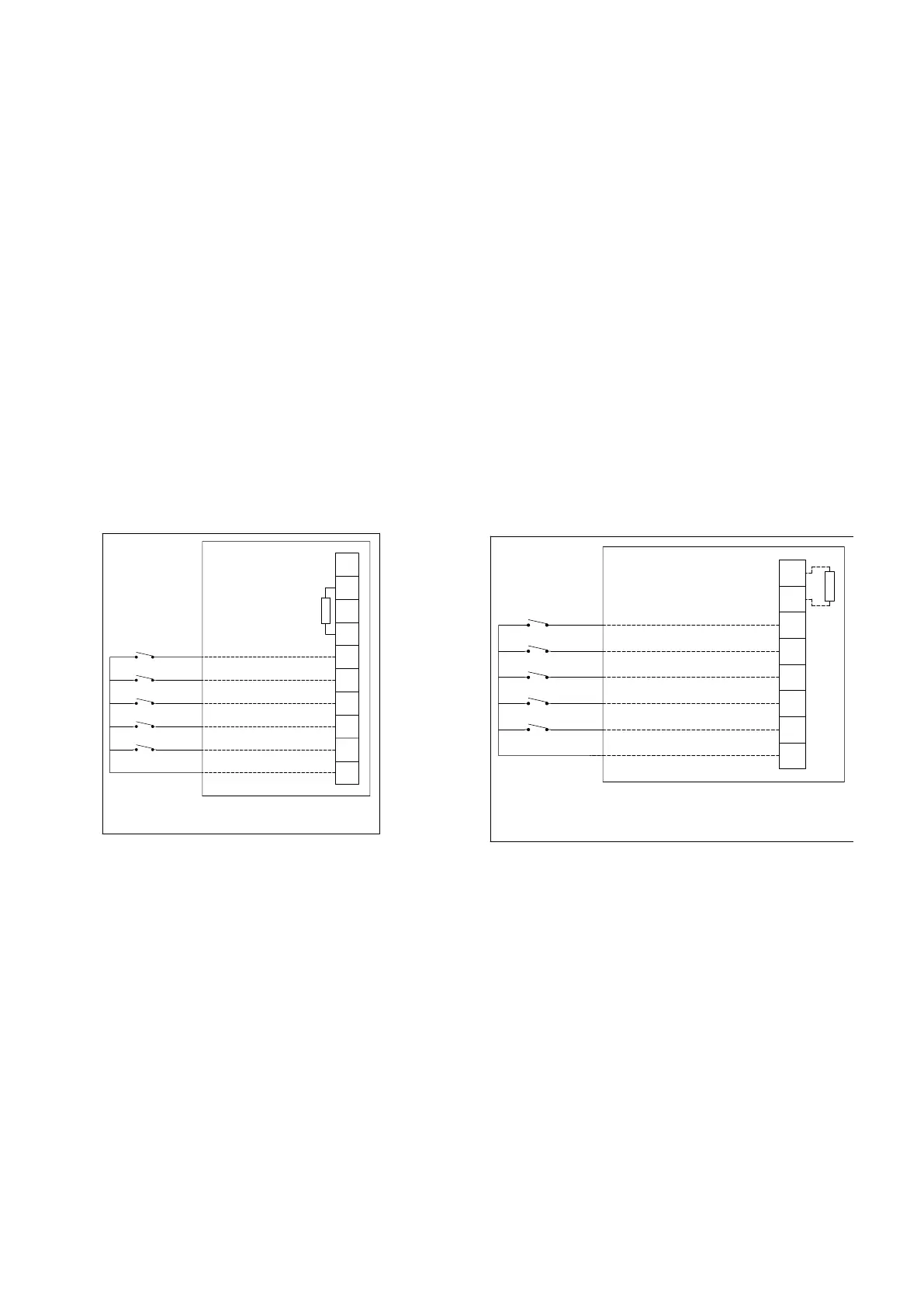

Ex d – работа с напряжением питания
постоянного тока, с беспотенциальными
электрическими соединениями (тип 11)
Подключите провода плюса (+ve) и минуса (-ve) питания
к клеммам, как показано на схеме электрических
подключений. При подаче питания на устройство
звук не воспроизводится. Подключите провода и
дистанционные выключатели к клеммам R0 и R5, как
показано на схеме. При замыкании переключателя,
подключенного к R1, будет воспроизведен сигнал
режима 1 согласно установкам на пятипозиционном
DIP-переключателе в электронном блоке. При
замыкании любого переключателя, подключенного
к R2 - R5, будет воспроизведен предварительно
установленный сигнал для режимов 2-5. Подробно о
предварительно установленных сигналах см. в таблице
сигналов 2.
Примечание: При одновременном замыкании более чем
одного переключателя сигнал не будет воспроизведен.
Если установлен резистор (R1), функция мониторинга
обеспечивается при изменении полярности
источника питания.
R1 - ОПЦИОНАЛЬНЫЙ ОКОНЕЧНЫЙ РЕЗИСТОР
R1
ПОЛОЖ. ВХОД
ПОЛОЖ. ВЫХОД
ОТРИЦ. ВХОД
ОТРИЦ. ВЫХОД
РЕЖИМ 1
РЕЖИМ 2
РЕЖИМ 3
РЕЖИМ 4
РЕЖИМ 5
ОБЩИЙ
T1
T2
T3
T4
R1
R2
R3
R4
R5
R0
ПОЛЬЗОВАТЕЛЬСКИЕ
ПОДКЛЮЧЕНИЯ
ОТСЕК DB3B Ex d
Ex de – работа с напряжением питания
постоянного тока, с беспотенциальными
электрическими соединениями (тип 12)
Подключите провода плюса (+ve) и минуса (-ve) питания
к клеммам, как показано на схеме электрических
подключений. При подаче питания на устройство
звук не воспроизводится. Подключите провода и
дистанционные выключатели к клеммам R0 и R5, как
показано на схеме. При замыкании переключателя,
подключенного к R1, будет воспроизведен сигнал
режима 1 согласно установкам на пятипозиционном
DIP-переключателе в электронном блоке. При
замыкании любого переключателя, подключенного
к R2 - R5, будет воспроизведен предварительно
установленный сигнал для режимов 2-5. Подробно о
предварительно установленных сигналах см. в таблице
сигналов 2.
Примечание: При одновременном замыкании более чем
одного переключателя сигнал не будет воспроизведен.
Если установлен резистор (R1), функция мониторинга
обеспечивается при изменении полярности
источника питания.
R1 - ДОПОЛНИТЕЛЬНЫЙ ОКОНЕЧНЫЙ
РЕЗИСТОР РАСПОЛОЖЕН В ОТСЕКЕ КЛАССА
ЗАЩИТЫ Ex d
R1
ОТСЕК DB3B Ex e
ПОЛЬЗОВАТЕЛЬСКИЕ
ПОДКЛЮЧЕНИЯ
1
2
3
4
1
2
3
4
ПОЛОЖ. ВХОД/ ВЫХОД
ОТРИЦ. ВХОД/ ВЫХОД
РЕЖИМ 1 (R1)
РЕЖИМ 2 (R2)
РЕЖИМ 3 (R3)
РЕЖИМ 4 (R4)
РЕЖИМ 5 (R5)
ОБЩИЙ (R0)
4.0 Эксплуатация
Существует несколько версий данного звукового
оповещателя с напряжением питания переменного
тока, и одна - с напряжением питания постоянного тока.
В версиях для переменного тока номинальное рабочее
напряжение указано в табличке на устройстве, а
допустимое отклонение напряжения источника питания
составляет +10%. В версиях для постоянного тока
абсолютный диапазон напряжения питания составляет
от 11,0 В пост. тока до 57,6 В пост. тока.
При использовании оконечного резистора с
сопротивлением в диапазоне от 700 Ом до 2000 Ом
максимальное напряжение должно быть ограничено
28,8 В постоянного тока, а при использовании
оконечного резистора с сопротивлением в диапазоне от
470 Ом до 700 Ом максимальное напряжение должно
быть ограничено 26 В постоянного тока.
Устройство оснащено регулятором громкости,
который расположен на верхней стороне печатной
платы электронного блока. Максимальная громкость
достигается при повороте регулятора по часовой
стрелке до упора. При повороте до упора против
часовой стрелки устройство не будет издавать звук.
Предупреждение! Не пытайтесь поворачивать
регулятор громкости за пределы его нормального хода,
поскольку это может привести к поломке устройства.
Режимы
Во всех версиях для выбора необходимого режима
используется пятипозиционный DIP-переключатель.
Настройки стандартных режимов указаны в
таблице ниже:
