Eaton DB3B - 5 Техническое Обслуживание

64 SOUNDER - DB3B TM264 June 2019 www.eaton.com
Sounder - DB3B
Русский

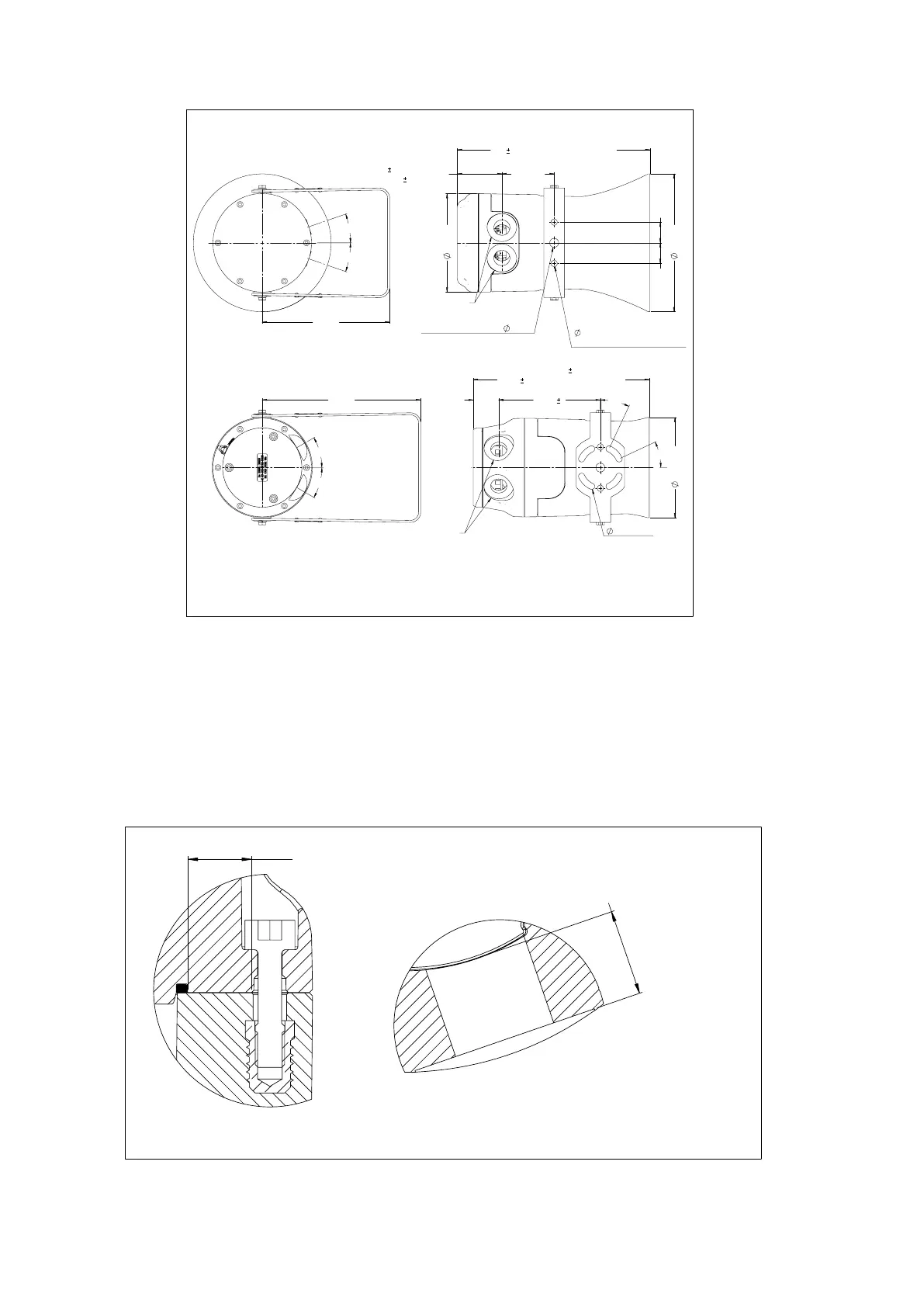

185 ±2
19°
19°
POS. 1
POS. 2
POS. 3
200 ±2
30 ±1
64.5 1 (POS. 1 & 2)
68.0
1 (POS. 3)
280 ±3
208
3 ДЛЯ МОДИФИКАЦИИ С
КОРОТКИМ РУПОРОМ
30 ±1
КРЕПЕЖНЫЕ ОТВЕРСТИЯ
9 ±1
2 ШТ.
КРЕПЁЖНОЕ ОТВЕРСТИЕ
13 ±1
143 ±2
75.90 ±2
МАКС. 2 ВВОДА
МОДИФИКАЦИЯ «Ex d» С ДЛИННЫМ
РУПОРОМ И СТАНДАРТНЫМ КРОНШТЕЙНОМ
30°
30°
230 ±2
255.5
3
323.5
3 ВЕРСИЯ С ДЛИННЫМ
РУПОРОМ
37 ±1
145.5 ±2
9 ±1 TYP.
25°
25°
147.5
2
МАКС. 2 ВВОДА
ВЕРСИЯ СО СТЕПЕНЬЮ ЗАЩИТЫ «Ex de»
КОРОТКИМ РУПОРОМ И ДОПОЛНИТЕЛЬНЫМ
КРОНШТЕЙНОМ
У УСТРОЙСТВ «Ex d» ПОЗИЦИЯ З ИСПОЛЬЗУЕТСЯ,
ТОЛЬКО ЕСЛИ ТРЕБУЮТСЯ ВВОДЫ 1Xm20 или 1x1/2” NPT
ВСЕ РАЗМЕРЫ ОДИНАКОВЫЕ ДЛЯ ВСЕХ МОДИФИКАЦИЙ, ЕСЛИ НЕ УКАЗАНО ИНОЕ
ВСЕ РАЗМЕРЫ УКАЗАНЫ В МИЛЛИМЕТРАХ
5.0 Техническое обслуживание
Данное устройство в течение своего срока эксплуатации практически или совершенно не требует технического
обслуживания. Армированный стеклопластик устойчив к воздействию большинства кислот, щелочей и химикатов,
и обладает такой же устойчивостью к концентрированным кислотам и щелочам, как большинство металлических
изделий.
Однако при возникновении аномальных или необычных условий окружающей среды в связи с произошедшей
аварией, чрезвычайным происшествием и т. п., рекомендуется провести контрольный осмотр.
Описание взрывозащищенных соединений в устройстве см. на схеме ниже. ВНИМАНИЕ! – Перечисленные ниже
взрывозащищенные соединения ремонту не подлежат.
ПЛАМЯГАСЯЩАЯ ДОРОЖКА -
МИНИМУМ 9,5 ВНУТРИ
РЕЗЬБОВОГО ОТВЕРСТИЯ
ПОКРЫТИЕ/КОРПУС ИСП.
Ex d С ПЛАМЯГАСЯЩЕЙ
ДОРОЖКОЙ
САЛЬНИКОВЫЙ ВВОД -
МИНИМУМ 18 ТОЛЩИНА
СТЕНКИ - ДО 2 ПОЗИЦИЙ
ОПИСАНИЕ КАБЕЛЬНОГО
ВВОДА
При
проведении наружной очистки устройства во избежание образования статического заряда следует использовать
только влажную ветошь. В случае отказа устройство можно отправить на ремонт в компанию MEDC.
