Sounder - DB3B
Português

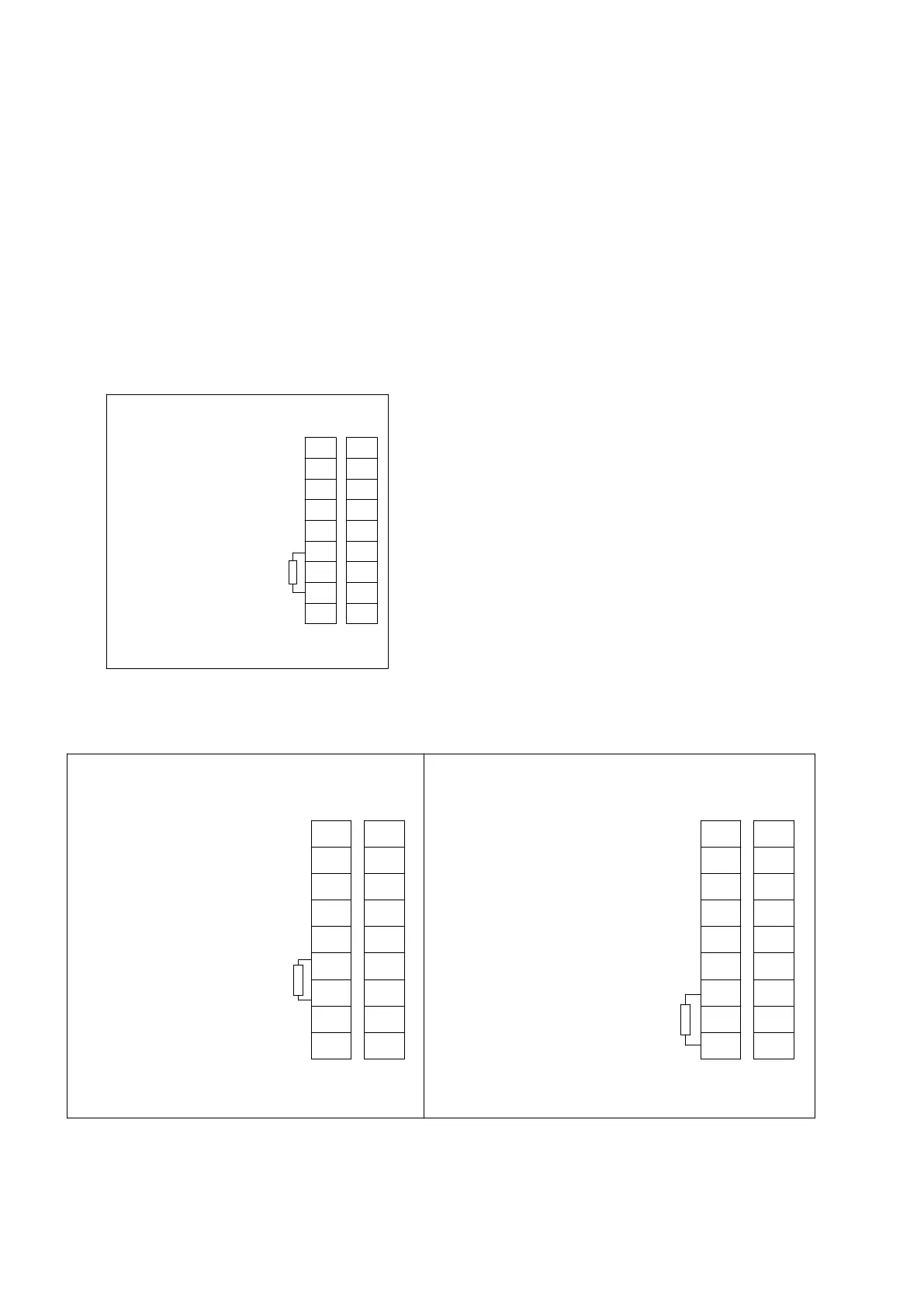

Ex d e Ex de – Entrada CC, +ve comum de estágio
duplo com detalhes da fiação de monitoramento
(configuração padrão) (Tipos 7 e 8)
Ligue até 4 cabos de alimentação aos terminais,
conforme descrito no diagrama de fiação. O estágio 1
é produzido quando a alimentação é aplicada através
dos terminais +ve comum e -ve estágio 1. O estágio 2 é
produzido quando a alimentação é aplicada através dos
terminais +ve comum e -ve estágio 2.
A funcionalidade de monitoramento é obtida quando a
alimentação está ligada entre os terminais M1 e M2.
Observação: os terminais monitorados não dependem
da polaridade
COMUM POSITIVO / M1 ENTRADA
ESTÁGIO 1 NEGATIVA ENTRADA
M2 ENTRADA
ESTÁGIO 2 NEGATIVA ENTRADA
COMUM POSITIVO / M1
SAÍDA
ESTÁGIO 1 NEGITIVA SAÍDA
M2
SAÍDA
ESTÁGIO
2 NEGITIVA
SAÍDA
R1
Ex d
1
2
3
4
5
6
7
8
Ex de
1
2
3
4
1
2
3
4
FUNCIONALIDADE DE MONITORAMENTO
DISPONÍVEL APENAS QUANDO O
RESISTOR ESTÁ EQUIPADO
CONFIGURAÇÃO POSITIVA COMUM
DE ESTÁGIO DUPLO DB3B DC
COM MONITORAMENTO
Ex d e Ex de – Entrada CC, estágio 3 com ou
sem detalhes da fiação de monitoramento
(configuração alternativa) (Tipos 9 e 10)
Observação: Esta configuração alternativa deve ser
especificada ao fazer o pedido da unidade.
Este tipo pode ser conectado como uma configuração
-ve comum de três estágios ou, no caso de um fim de
linha opcional ser especificado, ele pode ser configurado
como um sistema de -ve como de dois estágios
com monitoramento.
•
Sistema de 4 fios (Estágio triplo, +ve comum):
Conecte os quatro fios da alimentação nos terminais
como detalhado no diagrama de fiação (um fio +ve
comum e três fios -ve). O estágio 1 é produzido
quando a alimentação é aplicada através dos terminais
+ve comum e -ve estágio 1. O estágio 2 é produzido
quando a alimentação é aplicada através dos terminais
+ve comum e -ve estágio 2. O estágio 3 é produzido
quando a alimentação é aplicada através dos terminais
+ve comum e -ve estágio 3.
•
Sistema de 4 fios (Estágio duplo, -ve comum com
monitoramento) Ligue até 4 cabos de alimentação aos
terminais, conforme descrito no diagrama de fiação. O
estágio 1 é produzido quando a alimentação é aplicada
ao longo dos terminais +ve de estágio 1 e -ve comum.
O estágio 2 é produzido quando a alimentação é aplicada
ao longo dos terminais +ve de estágio 2 e -ve comum.
A funcionalidade de monitoramento é obtida quando a
alimentação está ligada entre os terminais M1 e M2.
Observação: os terminais monitorados não dependem da polaridade.
ESTÁGIO
2 POSITIVO ENTRADA
M1 ENTRADA
ESTÁGIO 1 POSITIVO ENTRADA
COMMUNE NEGATIVA / M2 ENTRADA
ESTÁGIO
2 POSITIVO
SAÍDA
M1 SAÍDA
ESTÁGIO 1 POSITIVO SAÍDA
COMMUNE NEGATIVA / M2
SAÍDA
CONFIGURAÇÃO POSITIVA COMUM
DE ESTÁGIO TRIPLO DB3B CC
COMUM POSITIVO ENTRADA
ESTÁGIO 1 NEGATIVA ENTRADA
ESTÁGIO
3 NEGATIVA ENTRADA
ESTÁGIO 2 NEGATIVA ENTRADA
COMUM POSITIVO
SAÍDA
ESTÁGIO 1 NEGITIVA SAÍDA
ESTÁGIO 3 NEGITIVA SAÍDA
ESTÁGIO
2 NEGITIVA
SAÍDA
Ex de
1
2
3
4
1
2
3
4
Ex d
1
2
3
4
5
6
7
8
Ex de
1
2
3
4
1
2
3
4
Ex d
1
2
3
4
5
6
7
8
R1
FUNCIONALIDADE DE MONITORAMENTO
DISPONÍVEL APENAS QUANDO O
RESISTOR ESTÁ EQUIPADO
CONFIGURAÇÃO NEGATIVA COMUM
DE ESTÁGIO DUPLO DB3B DC
COM MONITORAMENTO
R1
