59SOUNDER - DB3B TM264 June 2019 www.eaton.com
Sounder - DB3B
Русский
Ex d и Ex de – Работа с питанием
напряжением постоянного тока, 3 режима,
без мониторинга электрических соединений
(типы 5 и 6)
Данный тип предусматривает несколько конфигураций
в зависимости от требований. Независимый выбор
сигнала для всех 3 режимов осуществляется с
помощью трех пятипозиционных DIP-переключателей,
установленных в электронном блоке:
двухпроводная система (один режим): Подключите
провода плюса и минуса питания к клеммам, как
показано на схеме электрических подключений.
двухпроводная система (два режима, обратная
полярность): Подключите провода плюса и минуса
питания к клеммам, как показано на схеме
электрических подключений. Второй режим
включается посредством изменения полярности
источника питания устройства.
Трехпроводная система (два режима, общий
положительный): Подключите 3 провода питания к
клеммам, как показано на схеме электрических
подключений (1 общий положительный провод и
2 отрицательных провода). Режим 1 активируется,
когда питание подключено к общей положительной
клемме и отрицательным клеммам режима 1. Режим
2 активируется, когда питание подключено к общей
положительной клемме и отрицательным клеммам
режима 2.
Трехпроводная система (два режима, общий
отрицательный): Подключите 3 провода питания к
клеммам, как показано на схеме электрических
подключений (2 положительных провода и 1 общий
отрицательный провод). Режим 1 активируется,
когда питание подключено к положительным
клеммам режима 1 и общей отрицательной клемме.
Режим 2 активируется, когда питание подключено
к положительным клеммам режима 2 и общей
отрицательной клемме.
Четырехпроводная система (три режима, общий
отрицательный): Подключите 4 провода питания к
клеммам, как показано на схеме электрических
подключений (3 положительных провода и 1 общий
отрицательный провод). Режим 1 активируется,
когда питание подключено к положительным
клеммам режима 1 и общей отрицательной клемме.
Режим 2 активируется, когда питание подключено
к положительным клеммам режима 2 и общей
отрицательной клемме. Режим 3 активируется, когда
питание подключено к положительным клеммам
режима 3 и общей отрицательной клемме.
Все версии поставляются в комплекте с клеммами для
обеспечения двухстороннего подключения (loop-in loop-
out) проводов питания.
Примечание: Если для устройства, работающего с
питанием напряжения постоянного тока, предусмотрен
оконечный резистор, его устанавливают в качестве
стандартного резистора между клеммами 5
и 6 в клеммной коробке класса защиты Ex d
(см. ниже). Для создания прочих конфигураций
измените место установки оконечного резистора
согласно требованиям.
При установке оконечного резистора убедитесь, что
зазор между телом резистора и клеммной коробкой
составляет не менее 14 мм, а сам резистор не
касается печатной платы или корпуса.

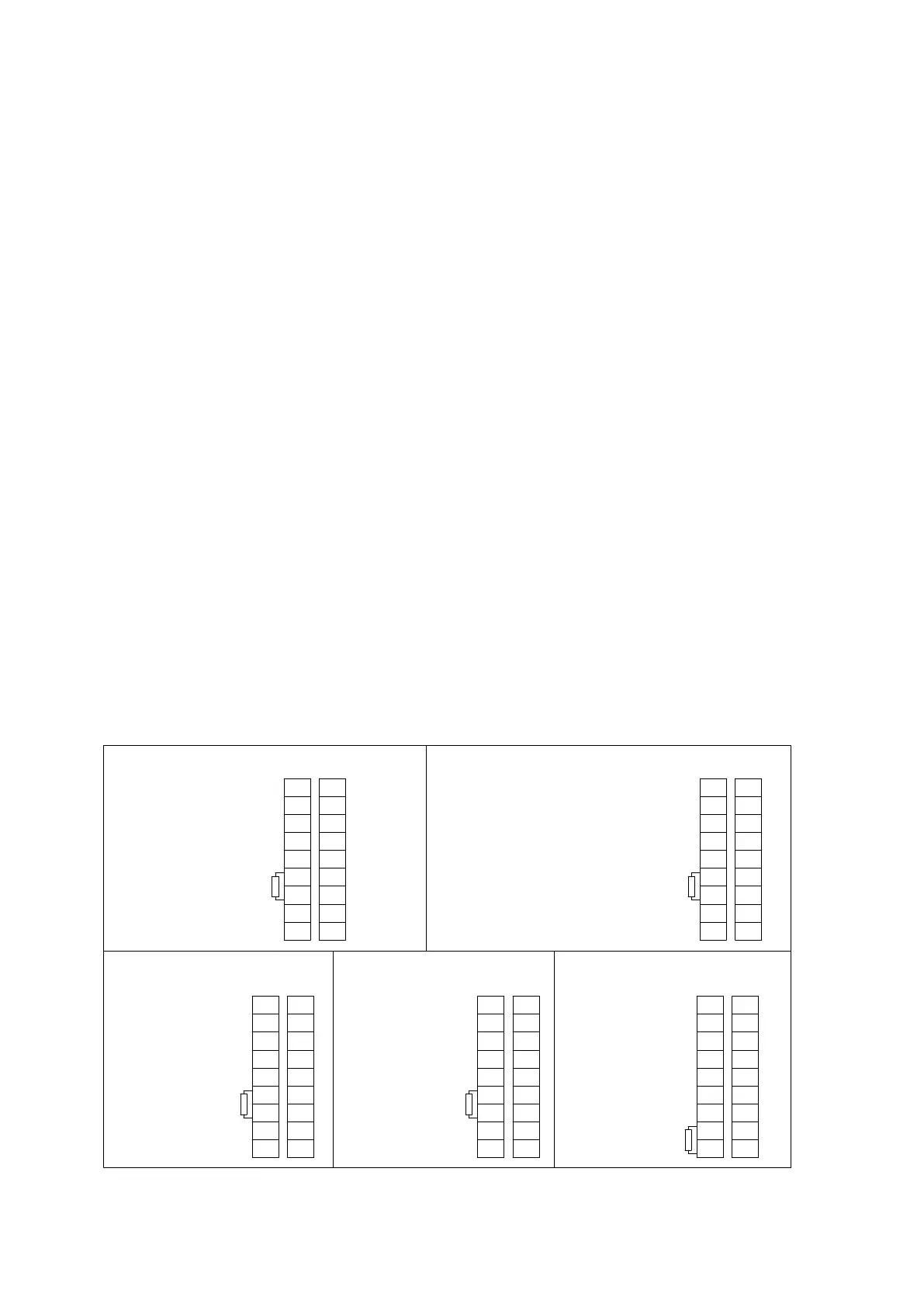

Ex d и Ex de – Работа с питанием напряжением постоянного тока, 3
режима, без мониторинга электрических соединений (типы 5 и 6)
R1
R1
R1
R1
R1
КОНФИГУРАЦИЯ DB3B ДЛЯ ПОСТОЯННОГО
ТОКА С ДВУМЯ РЕЖИМАМИ И ИЗМЕНЕННОЙ
ПОЛЯРНОСТЬЮ
КОНФИГУРАЦИЯ DB3B ДЛЯ ПОСТОЯННОГО
ТОКА С ОДНИМ РЕЖИМОМ
КОНФИГУРАЦИЯ DB3B ДЛЯ
ПОСТОЯННОГО ТОКА С ДВУМЯ
РЕЖИМАМИ И ОБЩИМ ПЛЮСОМ
КОНФИГУРАЦИЯ DB3B ДЛЯ
ПОСТОЯННОГО ТОКА С ДВУМЯ
РЕЖИМАМИ И ОБЩИМ МИНУСОМ
КОНФИГУРАЦИЯ
DB3B ДЛЯ ПОСТОЯННОГО ТОКА С ТРЕМЯ
РЕЖИМАМИ И ОБЩИМ МИНУСОМ
Ex d
1
2
3
4
5
6
7
8
Ex de
1
2
3
4
1
2
3
4
Ex d
1
2
3
4
5
6
7
8
Ex de
1
2
3
4
1
2
3
4
Ex d
1
2
3
4
5
6
7
8
Ex de
1
2
3
4
1
2
3
4
Ex d
1
2
3
4
5
6
7
8
Ex de
1
2
3
4
1
2
3
4
Ex d
1
2
3
4
5
6
7
8
Ex de
1
2
3
4
1
2
3
4
РЕЖИМ 1 ПОЛОЖ. ВХОД
ОБЩИЙ ОТРИЦ. ВХОД
НЕ ИСПОЛЬЗУЕТСЯ
РЕЖИМ 2 ПОЛОЖ. ВХОД
РЕЖИМ 1 ПОЛОЖ. ВЫХОД
ОБЩИЙ ОТРИЦ. ВЫХОД
НЕ ИСПОЛЬЗУЕТСЯ
РЕЖИМ 2 ПОЛОЖ. ВЫХОД
РЕЖИМ 2 ПОЛОЖ. ВХОД
РЕЖИМ 3 ПОЛОЖ. ВХОД
РЕЖИМ 1 ПОЛОЖ. ВХОД
ОБЩИЙ ОТРИЦ. ВХОД
РЕЖИМ 2 ПОЛОЖ. ВЫХОД
РЕЖИМ 3 ПОЛОЖ. ВЫХОД
РЕЖИМ 1 ПОЛОЖ. ВЫХОД
ОБЩИЙ ОТРИЦ. ВЫХОД
ОБЩИЙ ПОЛОЖ. ВХОД
РЕЖИМ 1 ОТРИЦ. ВХОД
НЕ ИСПОЛЬЗУЕТСЯ
РЕЖИМ 2 ОТРИЦ. ВХОД
ОБЩИЙ ПОЛОЖ. ВЫХОД
РЕЖИМ 1 ОТРИЦ. ВЫХОД
НЕ ИСПОЛЬЗУЕТСЯ
РЕЖИМ 2 ОТРИЦ. ВЫХОД
РЕЖИМ 1 ПОЛОЖ. ВХОД / РЕЖИМ 2 ОТРИЦ. ВХОД
РЕЖИМ 1 ОТРИЦ. ВХОД / РЕЖИМ 2 ПОЛОЖ. ВХОД
НЕ ИСПОЛЬЗУЕТСЯ
НЕ ИСПОЛЬЗУЕТСЯ
РЕЖИМ 1 ПОЛОЖ. ВЫХОД / РЕЖИМ 2 ОТРИЦ. ВЫХОД
РЕЖИМ 1 ОТРИЦ. ВЫХОД / РЕЖИМ 2 ПОЛОЖ. ВЫХОД
НЕ ИСПОЛЬЗУЕТСЯ
НЕ ИСПОЛЬЗУЕТСЯ
РЕЖИМ 1 ПОЛОЖ. ВХОД
РЕЖИМ 1 ОТРИЦ. ВХОД
НЕ ИСПОЛЬЗУЕТСЯ
НЕ ИСПОЛЬЗУЕТСЯ
РЕЖИМ 1 ПОЛОЖ. ВЫХОД
РЕЖИМ 1 ОТРИЦ. ВЫХОД
НЕ ИСПОЛЬЗУЕТСЯ
НЕ ИСПОЛЬЗУЕТСЯ
