2. Instalación
2.5 Conexión al módulo FlexPDU (Power Distribution Unit) (Opcional)
2.6 Conexiones a un módulo HotSwap MBP (Opcional)
La función del módulo HotSwap MBP es permitir el mantenimiento y, eventualmente, la sustitución del SAI sin que
ello afecte a la alimentación eléctrica de los equipos conectados (función HotSwap).

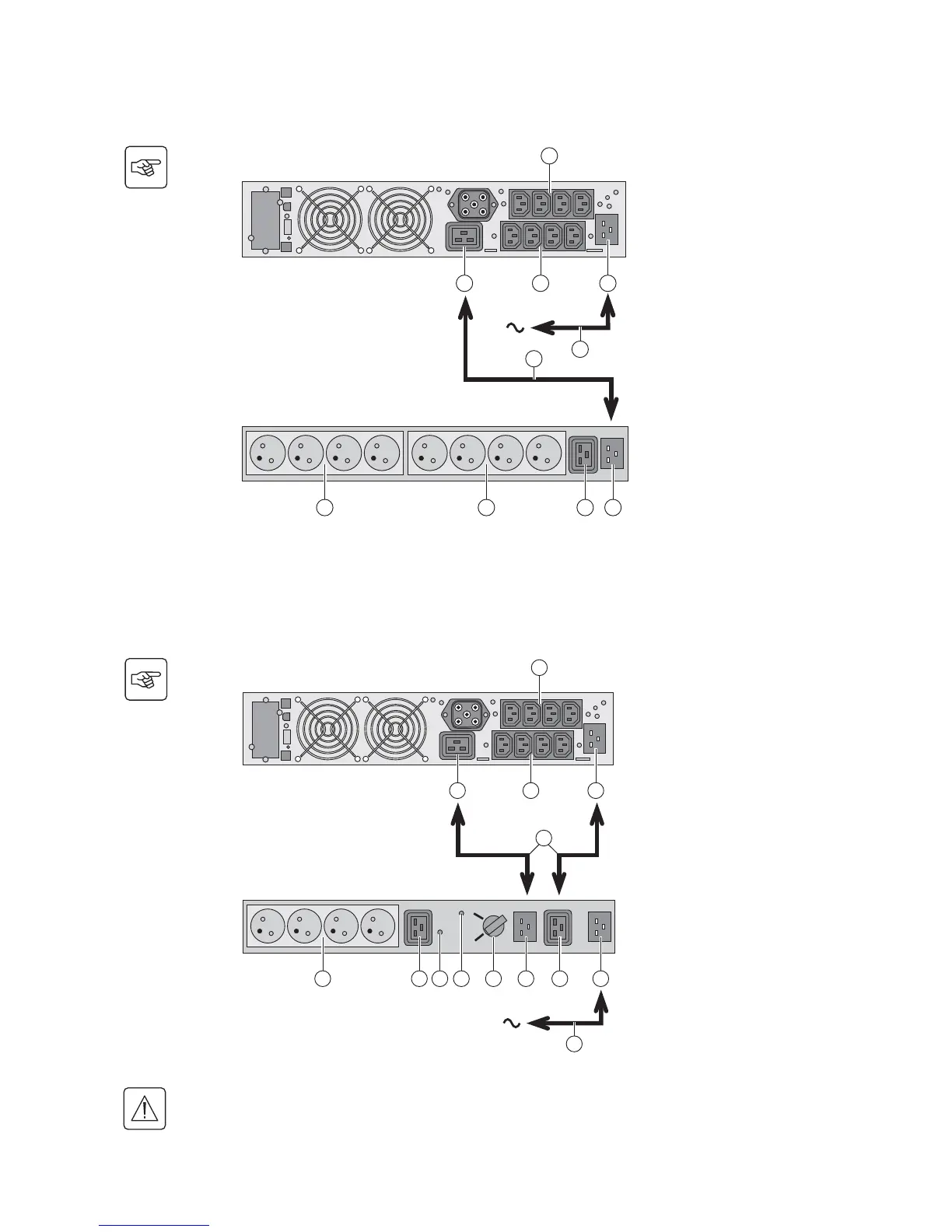

1 - Evolution S 2500 / S 3000: conectar la
toma de entrada (10) del SAI a la red
eléctrica por medio del cordón (31)
suministrado.
Evolution S 1250 / S 1750 / 2000: utilizar el
cordón de alimentación del equipo que se
va a proteger.
2 - Evolution S 2500 / S 3000: conectar la
toma de entrada de red eléctrica del
módulo FlexPDU (48) a la toma de salida
(7) del SAI por medio del cordón (41)
suministrado.
Evolution S 1250 / S 1750 / 2000: conectar
la toma de entrada de red eléctrica del
módulo FlexPDU (48) a una de las tomas
(9) de salida.
Este cable y estas tomas están marcados
de color rojo.
3 – Conectar los equipos a las tomas (45),
(46) y (47) del módulo FlexPDU. Estas
tomas son de tipo diferente según la
versión del módulo FlexPDU.
4 – Fijar los cables en su posición con las
bridas metálicas de las tomas.
1 – Conectar la toma de entrada (56) del
módulo HotSwap MBP a la red eléctrica
por medio del cordón (31) suministrado.
2 – Conectar la toma de entrada de red
eléctrica del SAI (10) a la toma "UPS Input"
(55) del módulo HotSwap MBP, por medio
del cordón (44) suministrado. Estos cables
y estas tomas están marcados de color
azul.
3 - Evolution S 2500 / S 3000: conectar la
toma de salida (7) del SAI a la toma "UPS
Output" (54) del módulo HotSwap MBP,
por medio del cordón (44) suministrado.
Evolution S 1250 / S 1750 / 2000: conectar
una de las tomas de salida (9) del SAI a la
toma "UPS Output" (54) del módulo
HotSwap MBP.
E
stos cables y estas tomas están
marcados de color rojo.
4 – Conectar los equipos a las tomas de
salida (49) y (50) del módulo HotSwap
MBP. Estas tomas son de tipo diferente
según la versión del módulo HotSwap
MBP.
Atención: no utilizar las tomas de salida
(8) y (9) del SAI para alimentar los equipos
ya que en ese caso la maniobra del
conmutador (53) del módulo HotSwap
MBP provocaría un corte en la
alimentación de estos equipos.
7
8
9 10
48474645
FlexPDU
41
31
Evolution S 2500 / S 3000
7
8
9 10
By-pass
Normal
UPS ON - OK to switch
BY PASS SWITCH
56
5549
HotSwap MBP
50
545351 52
44
31
Evolution S 2500 / S 3000
