Gültig ab August 2010 2C14998H01
08/10 AWA1230-2579
IZM20/IZM32 Shutter
IZM-SH203/IZM-SH204
und IZM-SH323/IZM-SH324
m warnung
(1) Die instanDhaltung Darf nur Durch
entsprechenD elektrontechnisch
qualifiziertes personal erfolgen.
(2) Vor Beginn Der arBeiten muss Der
spannungsfreie zustanD Der schaltanlage
hergestellt unD währenD Der arBeiten
sichergestellt sein.
(3) schalter in ausfahrtechnik müssen
in trennstellung gefahren werDen.
(4) Die schalter sinD auf aus zu stellen
unD Der feDerspeicher ist zu entspannen.
Beim BetrieB elektrischer geräte stehen
zwangsläufig Bestimmte teile Dieser
geräte unter gefährlicher spannung.
unsachgemäßer umgang mit Diesen geräten
kann DeshalB zu toD oDer schweren
körperVerletzungen sowie erheBlichen
sachschäDen führen
m warnung
Beachten sie Bei instanDhaltungsmaßnahmen
an Diesem gerät alle in Dieser awa unD auf
Dem proDukt selBst aufgeführten hinweise.
Die fünf sicherheitsregeln sinD einzuhalten:
– freischalten
– gegen wieDereinschalten sichern
– spannungsfreiheit feststellen
– erDen unD kurzschließen
– BenachBarte, unter spannung stehenDe
teile aBDecken oDer aBschranken
Das gerät ist Vom netz zu trennen. es Dürfen
nur Vom hersteller zugelassene ersatzteile
VerwenDet werDen. Die VorgeschrieBenen
wartungsinterValle sowie Die anweisungen
für reparatur unD austausch sinD unBeDingt
einzuhalten, um schäDen an personen unD
anlagen zu VermeiDen.
Abschnitt 1: Allgemeine
Informationen
Shutter sind optionale Aufrüstungen für eine
Kassette. Wenn der Schalter aus der CONNECT-
Position gefahren wird, schließen sich die Shutter
automatisch und decken die Pimärkontakte
ab. Wenn der Schalter wieder in die Kassette
gefahren wird, öffnen sich die Shutter wieder
automatisch.
Benötigtes Werkzeug
•
10 mm Nuss (M6 Sechskant)
•
10 mm Maulschlüssel (Schrauben M6 x 30)
•
Sicherungsringzange (für den M12 E-Clip)
•
Kleiner Schlitzschraubendreher
•
Kreuzschlitzschraubendreher
•
Rollgabelschlüssel

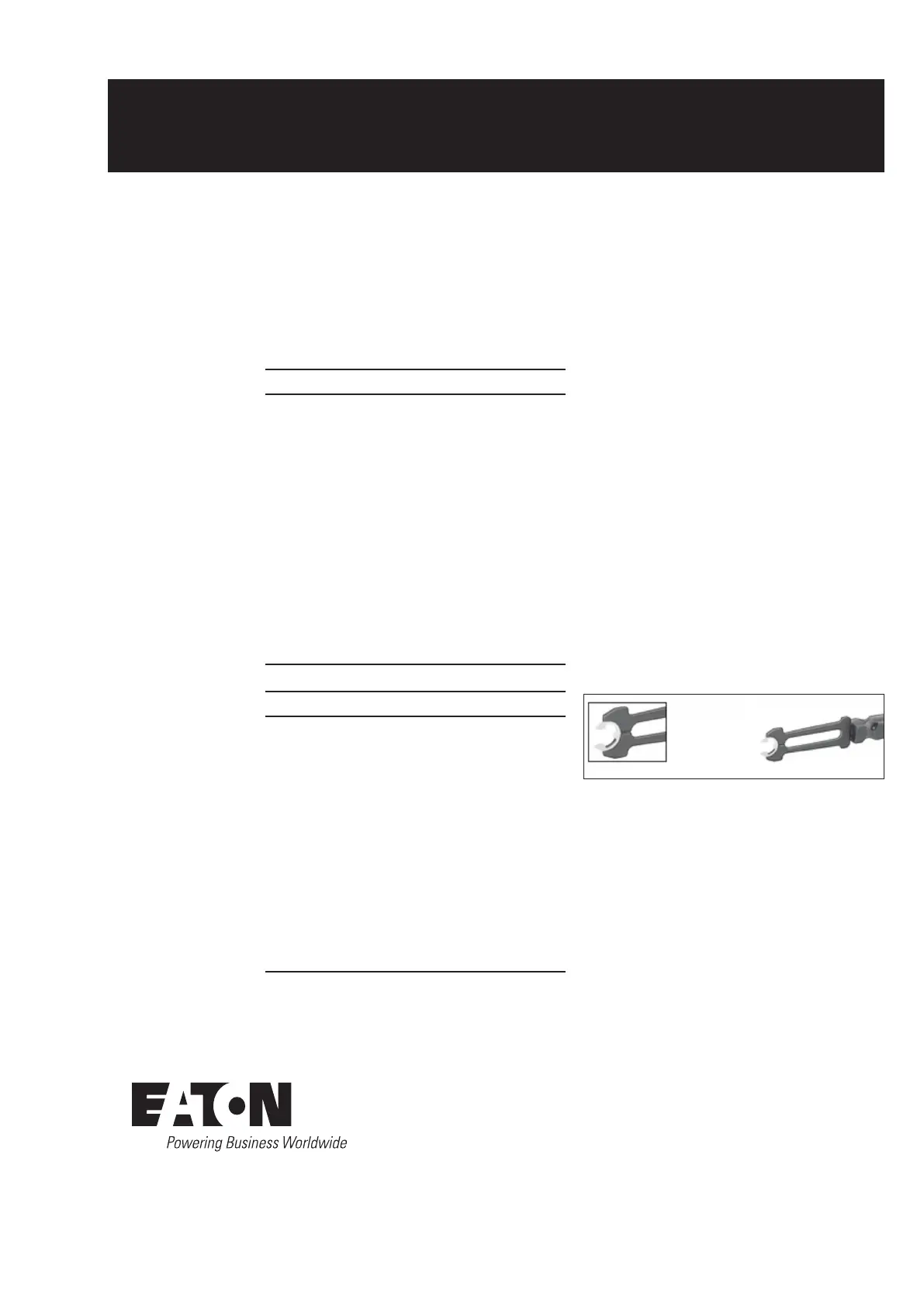

Abbildung 1. Sicherungsringzange
(für M12 E-Clip)
