2
IZM20/IZM32 Shutter
IZM-SH203/IZM-SH204
und IZM-SH323/IZM-SH324
EATON CORPORATION www.moeller.net/de/support
08/10 AWA1230-2579
Gültig ab August 2010

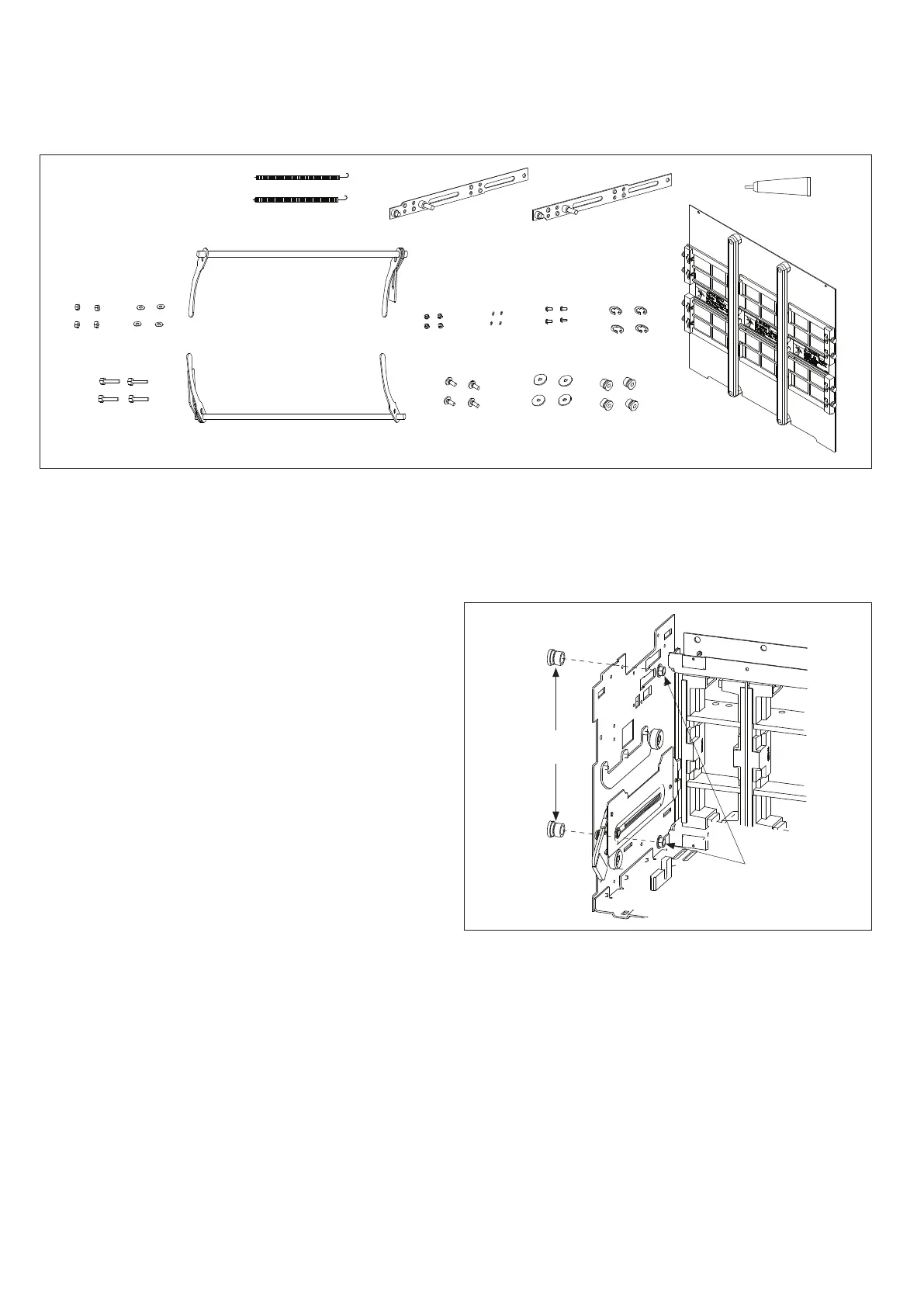

Abbildung 2. Inhalt
(A)
(B)
(C)
(D)
(G)
(H)
(P)
(Q)
(N)
(L)
(K)
(I)
(J)
(M)
(O)
(E)
(F)
Inhalt
Siehe Abbildung 2.
(A) M4-Sechskantmutter (4Stück)
(B) M6 x 30 Sechskantschraube (8 für 6-pol, 10 für 8-pol)
(C) M6 Unterlegscheibe (4 Stück)
(D) Ringfeder (2 Stück)
(E) oberer Schaft (2 Stück)
(F) unterer Schaf (2 Stück)
(G) Gleitschiene Oberseite (1 Stück)
(H) Gleitschiene Unterseite (1 Stück)
(I) M4 Mutter mit Unterlegscheibe (4 Stück)
(J) Verbindungsschrauben (4 Stück)
(K) O-Ring (4 Stück)
(L) M4 x 10 Schrauben (4 Stück)
(M) M6 x 25 große Unterlegscheiben (4Stück)
(N) M12 E-Clip (4 Stück)
(O) Wellenhülse (4 Stück)
(P) Schmiermittel (1Tube)
(Q) Shutterblende (2 Stück)
(R) untere Führungsschiene (1 Stück)
(S) Wellenverbinder (2 Stück)
(T) M8 x8 Sechskantschraube (4 Stück)
(U) M8 Zahnscheibe (4 Stück)
(V) obere Führungsschiene (1 Stück)
(W) M6 Zahnscheibe (3 Stück)
(X) M6 x 12 mm selbstschneidende Gewindeschraube (3 Stück)
(Y) Abdeckblende (1 Stück)
Abschnitt 2: Einbau der Shutter
Führen Sie die folgenden Schritte aus:
Schritt 1: Bauen Sie zwei Wellenhülsen (O) in die linke Seite der
Kassette. Befestigen Sie die Wellenhülsen mit den E-Clips (N).
Abbildung 3. Schritt 1
Wellenhülse
(O)
M12
E-Clip (N)
