IZM20/IZM32 Shutter
IZM-SH203/IZM-SH204
und IZM-SH323/IZM-SH324
EATON CORPORATION www.moeller.net/de/support
Schritt 2: Schmieren Sie Schmiermittel (P) auf die Oberseite der
M6 x 25 Unterlegscheiben (M) und auf die Kanten der Schlitze.
Setzen Sie die Verbindungsschrauben (J) in die Bohrungen und
schieben Sie die Unterlegscheibe auf. Befestigen Sie die Stifte mit
O-Ringen (K). Haken Sie die Ringfeder (D) an die Gleitschiene für
die Unterseite (H).

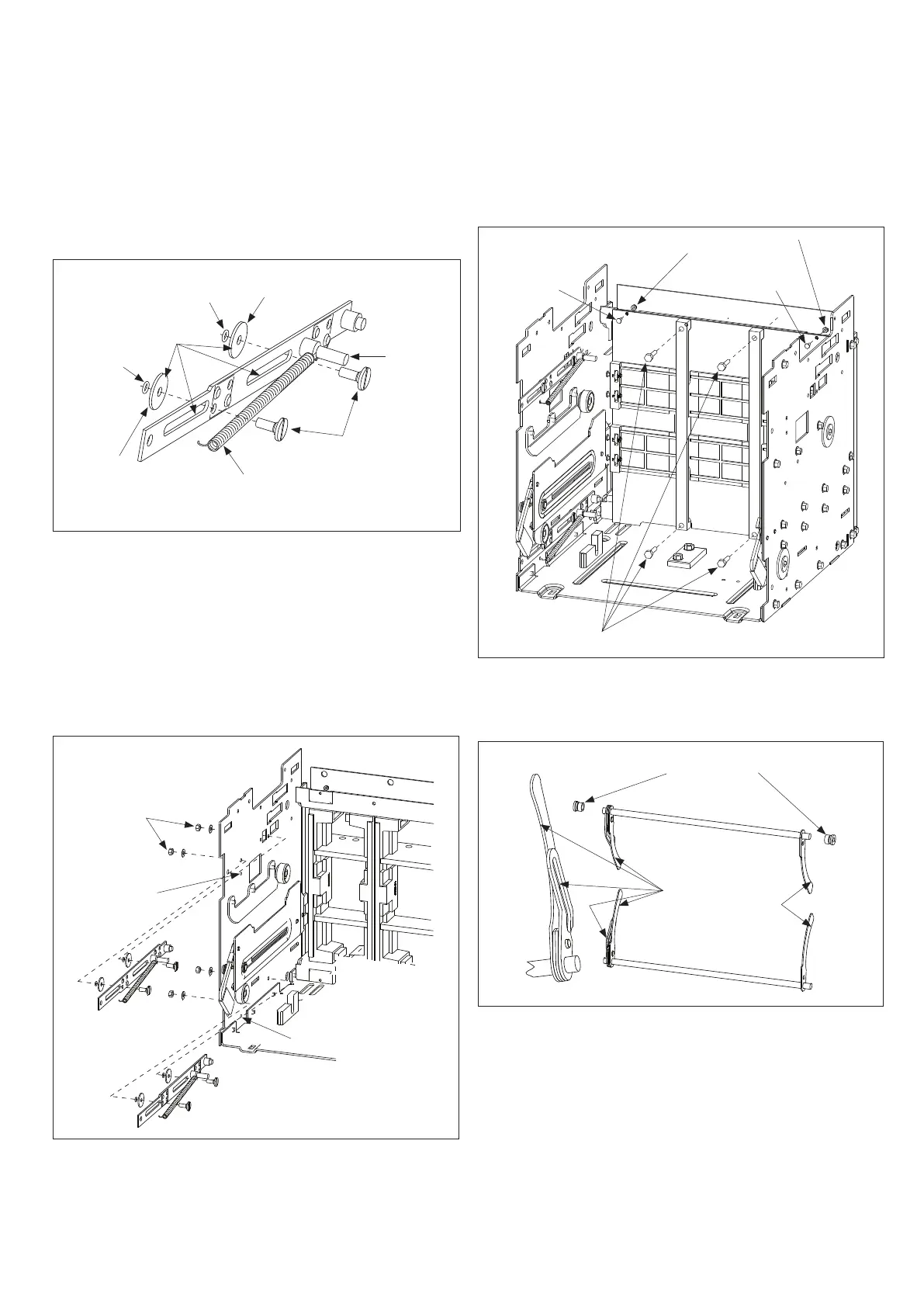

Abbildung 4. Schritt 2
Schritt 3: Schrauben Sie die Shutter-Brücken mit den M6
Unterlegscheiben (C) und M6 Sechskantmuttern (A) an die
Innenseite der Kassette (die Montage an der linken Seite der
Kassette ist in Abbildung 3 dargestellt. Die Brücken können auch
an der rechten Seite montiert werden. Achten Sie in diesem Fall
aber darauf, dass die Shutter-Stangen so eingebaut werden, dass
die Verbindungsarme ebenfalls an dieser Seite der Kassette
positioniert sind.)
nmerkung:A Die gerade Kante der Brücken (ohne Stufe) muss an der oberen
Position nach oben zeigen und an der unteren Position nach unten.
Abbildung 5. Schritt 3
O-Ring (K)
Hier
Einfetten (P)
O-Ring (K)
M6 x 25
Unterlegscheibe (N)
Ringfeder (D)
Verbindungsschrauben (J)
Montagestift
M6 x 25
Unterlegscheibe (N)
Beispielhafter Zusammenbau (linke Seite) (H)
M6 Mutter (A) und
Zahnscheibe (C)
Feder hier
einrasten
Feder hier einrasten
Schritt 4: Montieren Sie die Shutterblende (Q) mit zwei
M4 Schrauben (L) und M4 Muttern mit Unterlegscheiben (I),
sowie vier M6 x 30 Gewindeformenden Sechkantschrauben (B)
(sechs für vier-polige Shutter; M
A
= 7–9 Nm).
Abbildung 6. Schritt 4
Schritt 5: Schmieren Sie die Innenseite der Wellenhülsen (O) und
die Kanten der Schäfte (E) und (F) mit Schmiermittel (P) ein.
Abbildung 7. Schritt 5
M4 x 10
Schraube (L)
M4 Mutter mit
Unterlegscheibe (I)
M4 x 10
Schraube (L)
M6 x 30 Sechkantschraube (B)
Wellenhülsen
einfetten (O)
Ecken und Kanten
einfetten
