12
Antes de comenzar

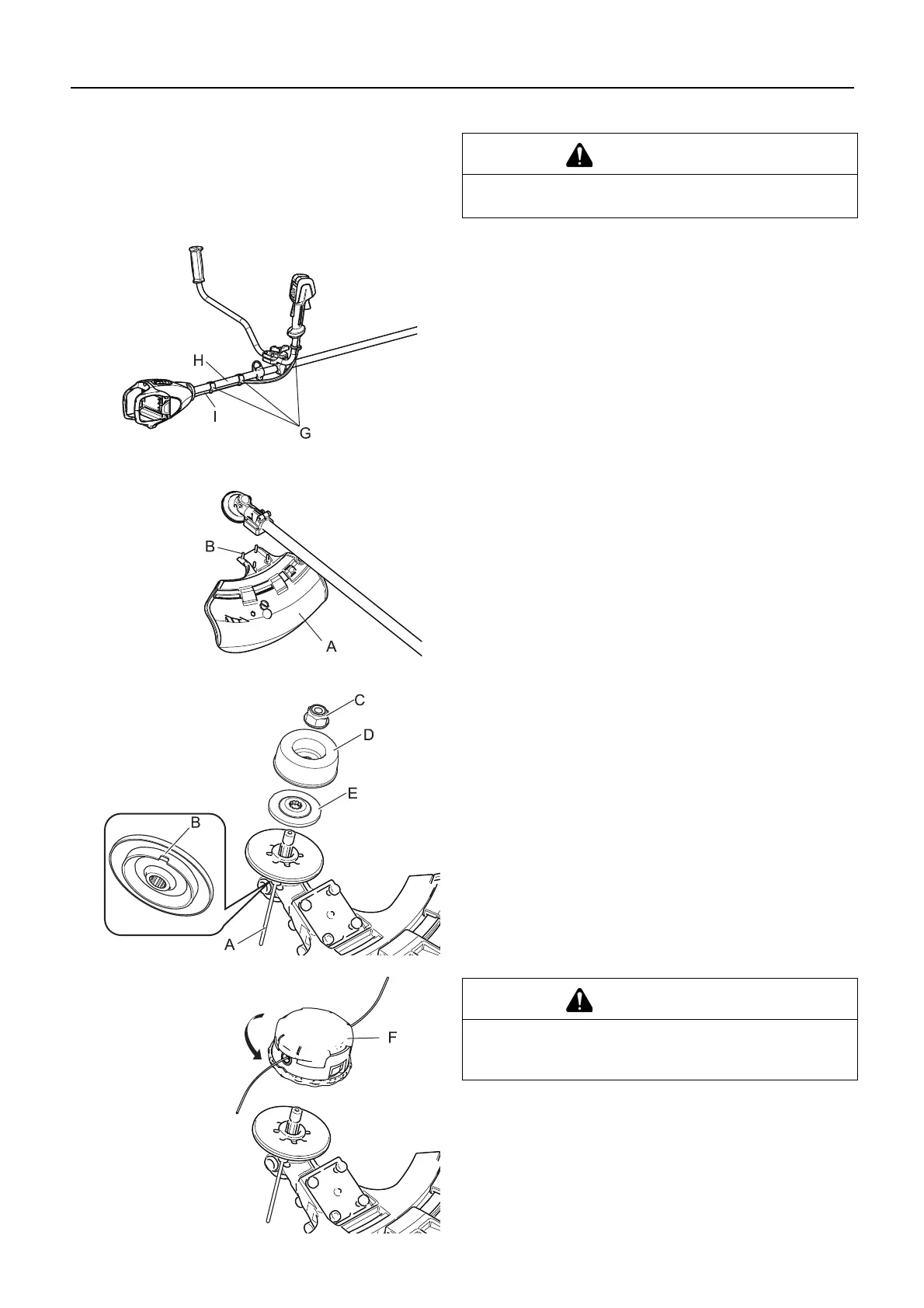

F: Al cabezal de alimentación
3. Para evitar que el cable (I) quede suelto, sujételo en el tubo
del eje (H) (en dos sitios) y en la parte derecha del manillar
doble (1 sitio) con clips para la fijación (G).
Instalación del escudo
1. Instale el escudo (A) en la parte de montaje de la transmi-
sión en ángulo y apriete los 4 pernos (B).
Instalación del cabezal de corte de hilo de nylon
1. Introduzca la herramienta de bloqueo (A) en el orificio ubica-
do en el lado derecho de la transmisión en ángulo forzando
al mismo tiempo el muelle de retén hacia el lado izquierdo.
2. Introduzca aún más la herramienta de bloqueo en la ranura
de fijación (B) del retén de la cuchilla para fijar el eje de sa-
lida.
3. Utilizando la llave de boca tubular, retire la tuerca (C), la
copa (D) y el retén de la cuchilla inferior (E).
La tuerca, la copa y el retén de la cuchilla inferior no se utilizan
con el cabezal de corte de nylon.
4. Enrosque el cabezal de corte (F) en el eje (en sentido con-
trario a las agujas del reloj) hasta que esté bien apretado.
5. Extraiga la herramienta de bloqueo.
PRECAUCIÓN
Instale el manillar hacia el lado del cabezal de alimenta-
ción a partir de la marca de flecha.
PRECAUCIÓN
Fije el eje de salida con seguridad usando la herramien-
ta de bloqueo para prevenir que gire cuando se monta
el cabezal de corte de nylon.
