12
Avant de commencer
F : Vers la tête motrice

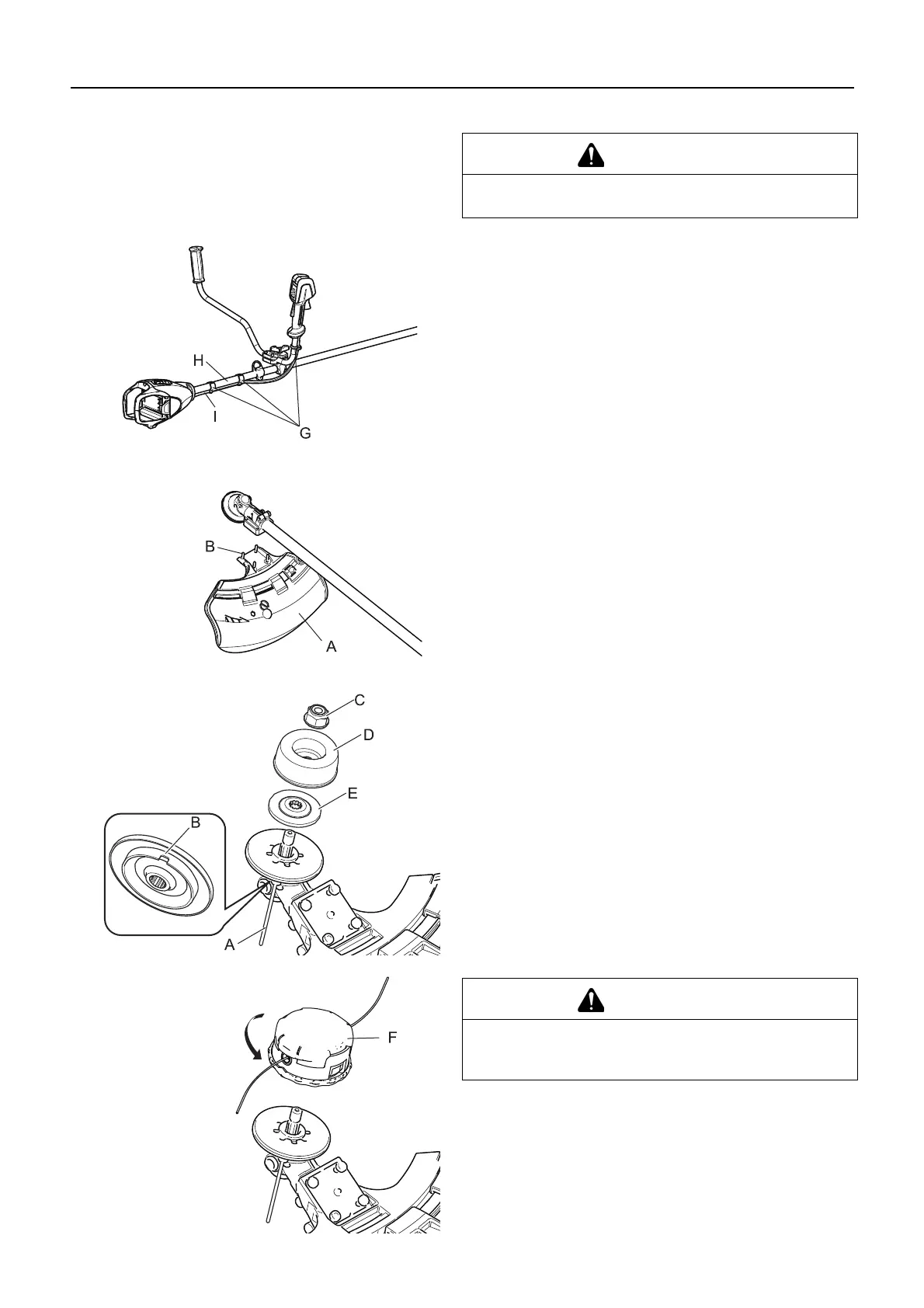

3. Pour éviter le flottement du câble (I), il faut le fixer au tube de
transmission (H) (en 2 endroits) et à la branche de droite du
brancard en U (à 1 endroit) à l'aide des colliers de fixation
(G).
Montage du protecteur d'outil
1. Placer le protecteur d'outil (A) sur la zone de fixation du ren-
voi d'angle et serrer 4 boulons (B).
Montage de la tête de coupe à fil nylon
1. Insérer l'outil de blocage (A) dans l'orifice situé sur le côté
droit du renvoi d'angle tout en poussant le ressort de retenue
vers la gauche.
2. Enfoncer l'outil de blocage dans le trou de blocage de lame
(B) pour fixer l'arbre de sortie.
3. Se servir d'une clé à pipe pour retirer l'écrou (C), la coupelle
(D) et le dispositif de blocage inférieur de la lame (E).
L'écrou, la coupelle et le dispositif de blocage inférieur de la
lame ne sont pas utilisés avec une tête de coupe à fil nylon.
4. Visser la tête de coupe à fil nylon (F) sur l'arbre (dans le sens
inverse des aiguilles d'une montre) en s'assurant qu'elle est
bien serrée.
5. Retirer l'outil de blocage.
ATTENTION
Mettre la poignée en place côté tête motrice depuis la
flèche.
ATTENTION
Fixer solidement l'arbre de sortie à l'aide de l'outil de
blocage pour éviter qu'il ne tourne lors de la pose de la
tête de coupe à fil nylon.
