Antes de comenzar
Antes de come nzar
Montaje

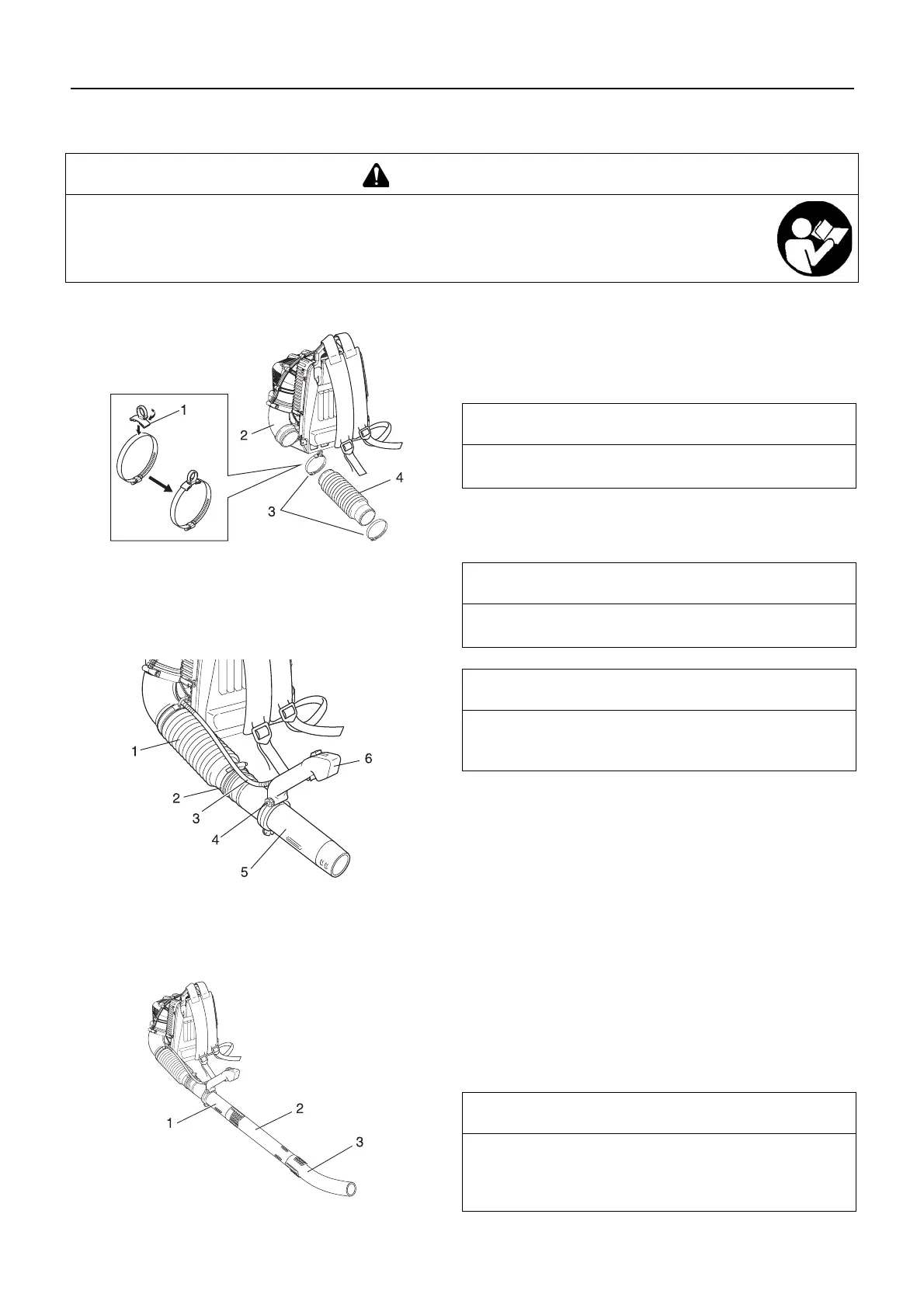

Montaje de los tubos del soplador
1. Pase el bucle de guía a través de la abrazadera del codo y
gírelo hasta que quede bien enganchado a la cinta de la
abrazadera.
2. Monte las abrazaderas a ambos extremos del tubo flexible.
3. Inserte el tubo flexible en el codo de la sopladora. Coloque
el bucle de guía en el interior (lado de la sopladora) del tubo
flexible y apriete la abrazadera.
4. Pase el cable del acelerador entre el codo y el bastidor y a
lo largo de la parte superior del tubo flexible. Afloje el mando
de la empuñadura. Alinée la muesca de la empuñadura con
las pestañas. Monte en el tubo giratorio sobrepasando los
bordes del tubo.
5. Coloque el tubo rotatorio dentro del tubo flexible y apriete la
abrazadera.
6. Enganche el cable del acelerador en el bucle de guía del ca-
ble del acelerador.
7. Coloque el manillar de manera que pueda accionarlo cómo-
damente y apriete el mando con la mano.
8. Introduzca el tubo recto en el tubo giratorio, hasta que sienta
una ligera resistencia. No fuerce la conexión. Sostenga el
tubo giratorio y gire el tubo recto en sentido a las agujas del
reloj, enganchando los canales de bloqueo positivos hasta
conseguir una conexión firme. No fuerce la conexión.
9. Monte el tubo curvo en el tubo recto, como en el paso 8.
ADVERTENCIA
Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el producto.
No realice tareas de mantenimiento ni de montaje con el motor en marcha.
La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una lesión
grave.
1. Bucle de guía
3. Dos abrazaderas
2. Codo
4. Tubo flexible
NOTA
La abrazadera con el bucle de guía del cable se ajusta en el
extremo del codo del tubo flexible.
NOTA
Puede utilizar un lubricante ligero para facilitar el montaje del
tubo flexible en el codo del soplador.
1. Tubo flexible
3. Cable del acelerador
5. Tubo giratorio
2. Abrazadera
4. Mando
6. Empuñadura
NOTA
Antes de montar la empuñadura, cuélguela libremente en la
sopladora para garantizar que no quede retorcido el cable del
acelerador.
1. Tubo giratorio
3. Tubo curvo
2. Tubo recto
NOTA
Con el uso, las conexiones de los tubos del soplador se irán
aflojando. El exclusivo sistema de bloqueo positivo permite
apretar los tubos. Si se afloja, extraiga el tubo recto y el tubo
curvo y vuelva a montarlos siguiendo las instrucciones 8 y 9.
