Wartung und Pflege
Abgasanlage
Funkenschutzsieb
Erf. Werkzeuge: Kreuzschlitzschraubendreher, 4-mm-
Inbusschlüssel, Weiche Drahtbürste
Erf. Teile: Funkenschutzsieb, Dichtung
1. Trennen Sie das Zündkabel von der Zündkerze.
2. Bauen Sie die Motorabdeckung aus (5 Schrauben).
3. Bauen Sie Abgasdeflektor, Dichtung und Funkenschutzsieb
aus dem Schalldämpfer aus. Ersetzen Sie das Sieb, wenn
es verstopft ist.
4. Bauen Sie das Sieb des Funkenschutzes, die Dichtungen
und die Abdeckungen wieder ein.
5. Bauen Sie die Motorabdeckung ein.
Schalldämpfer und Auspuffkanal
Erf. Werkzeuge: 4-mm-Inbusschlüssel, 5-mm-Inbusschlüssel,
Spachtel aus Holz oder Plastik
Erf. Teile: Dichtung
1. Trennen Sie das Zündkabel von der Zündkerze.
2. Bauen Sie die Motorabdeckung aus (5 Schrauben).
3. Bauen Sie den Schalldämpfer und die Dichtung aus.
4. Reinigen Sie den Auspuffkanal mit einem Spachtel aus Holz
oder Plastik, ohne dabei den Zylinder oder Kolben zu
verkratzen.
5. Bauen Sie Schalldämpfer und Dichtung wieder ein.
6. Bauen Sie die Motorabdeckung ein.

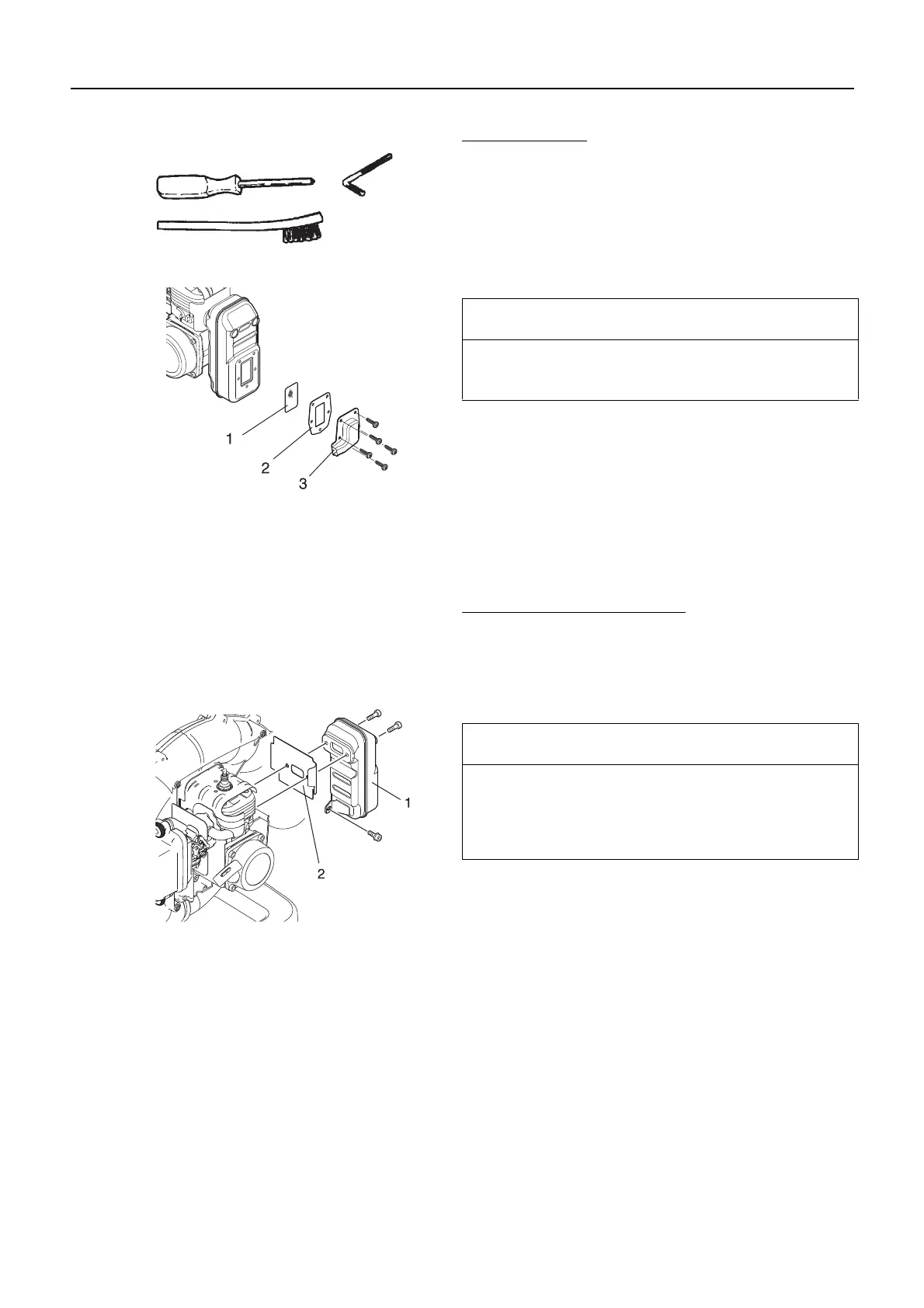

1. Funkenschutzsieb
3. Siebdeckel
2. Dichtung
WICHTIG
Kohlenstoffablagerungen im Schalldämpfer verringern die
Motorleistung und führen zu Überhitzung. Der Funkenschutz
muss regelmäßig geprüft werden.
1. Schalldämpfer 2. Dichtung
WICHTIG
Kohlenstoffablagerungen im Schalldämpfer verringern die
Motorleistung und führen zu Überhitzung. Der Auspuffkanal
des Schalldämpfers muss regelmäßig überprüft werden.
Achten Sie darauf, beim Reinigen des Auspuffkanals nicht den
Zylinder oder Kolben zu verkratzen.
