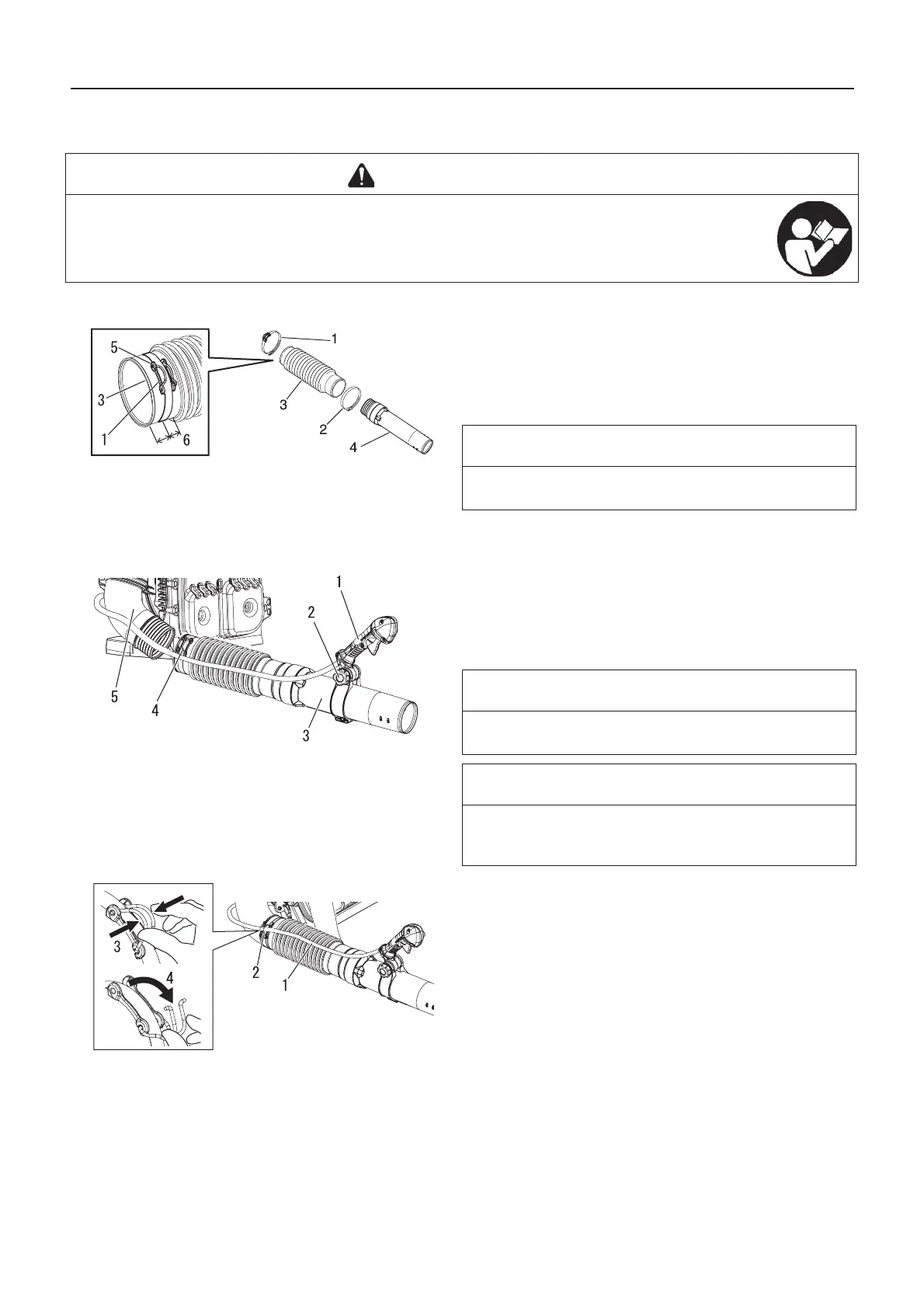

Assemblage
Installer les tuyaux de soufflage
1. Monter le collier sur l'extrémité ayant un diamètre de tuyau
flexible plus petit.
2. Monter le collier avec l'anneau de guidage sur l'extrémité
ayant un diamètre de tuyau flexible plus grand. Placer le col-
lier avec le côté d'ouverture de l'attache orienté vers le haut.
3. Insérer le tuyau tournant dans le tuyau flexible et serrer le
collier.
4. Monter le tuyau flexible sur le coude du souffleur. Placer le
collier avec l'anneau de guidage à mi-chemin environ entre
le tuyau flexible et les soufflets. Placer l'anneau de guidage
sur l'extérieur du tuyau flexible, incliné de 45 ° vers le haut,
et serrer le collier.
5. Placer le câble le long de l'extérieur du coude. Dévisser le
bouton de verrouillage la poignée. Aligner l'encoche de la
poignée avec les languettes. Poser la poignée sur le tuyau
tournant en aval des crêtes longues de ce dernier.
6. Fixer le câble d'accélérateur dans l'anneau de guidage.
7. Positionner la poignée de façon à obtenir un confort d'utilisa-
tion optimal et serrer le bouton de verrouillage à la main.
8. Monter le tuyau droit sur le tuyau tournant jusqu'à sentir une
légère résistance. Ne pas forcer. Maintenir le tuyau tournant
et tourner le tuyau droit dans le sens des aiguilles d'une
montre, en engageant les canaux de verrouillage automa-
tique, jusqu'à ce que les éléments s'emboîtent parfaitement.
Ne pas forcer.
9. Monter le tuyau droit portant l'autocollant ou le tuyau courbé
sur le tuyau droit comme indiqué à l'étape 8.
AVERTISSEMENT
Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement.
Ne jamais effectuer d'opérations d'entretien ou de montage lorsque le moteur tourne.
L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave.
1. Collier avec anneau de
guidage
3. Tuyau flexible
5. Côté d'ouverture
2. Collier
4. Tuyau tournant
6. À mi-chemin environ
REMARQUE
Le collier avec l'anneau de guidage se fixe à l'extrémité coudée
du tuyau flexible.
1. Poignée
3. Tuyau tournant
5. Coude
2. Bouton de verrouillage
4. Anneau de guidage
REMARQUE
Un lubrifiant léger peut être utilisé pour faciliter l'assemblage
du tuyau flexible sur le coude du souffleur.
REMARQUE
Laisser la poignée pendre librement sur le souffleur pour faire
en sorte que le câble d'accélérateur ne soit pas vrillé lors de la
pose de la poignée.
1. Câble d'accélérateur
3. Pincer
2. Anneau de guidage
4. Ouvrir
