Echo PB-580 User Manual

26
Entretien
Système d'échappement
Écran pare-étincelles
Outils nécessaires : Clé coudée Torx T27, brosse métallique
souple
Pièces nécessaires : Écran pare-étincelles, joint
1. Débrancher le fil de la bougie d'allumage.
2. Déposer le lanceur à rappel automatique (4 vis).
3. Déposer le couvercle moteur (4 vis).
4. Déposer le couvercle pare-étincelles, le joint et l'écran pare-
étincelles du silencieux. Si l'écran est obturé par des dépôts
de carbone, le remplacer.
5. Installer l'écran pare-étincelles, les joints et le couvercle.
6. Poser le couvercle moteur et le lanceur à rappel automa-
tique.
7. Brancher le fil de la bougie d'allumage.
Silencieux et orifice d'échappement
Outils nécessaires : Clé coudée Torx T27, clé Allen 5 mm,
grattoir en bois ou en plastique
Pièces nécessaires : Joint
1. Débrancher le fil de la bougie d'allumage.
2. Déposer le lanceur à rappel automatique (4 vis).
3. Déposer le couvercle moteur (4 vis).
4. Déposer le silencieux et le joint.
5. Nettoyer l'orifice d'échappement du cylindre à l'aide d'un
grattoir en bois ou en plastique en veillant à ne pas rayer le
cylindre ou le piston.
6. Poser le joint et le silencieux.

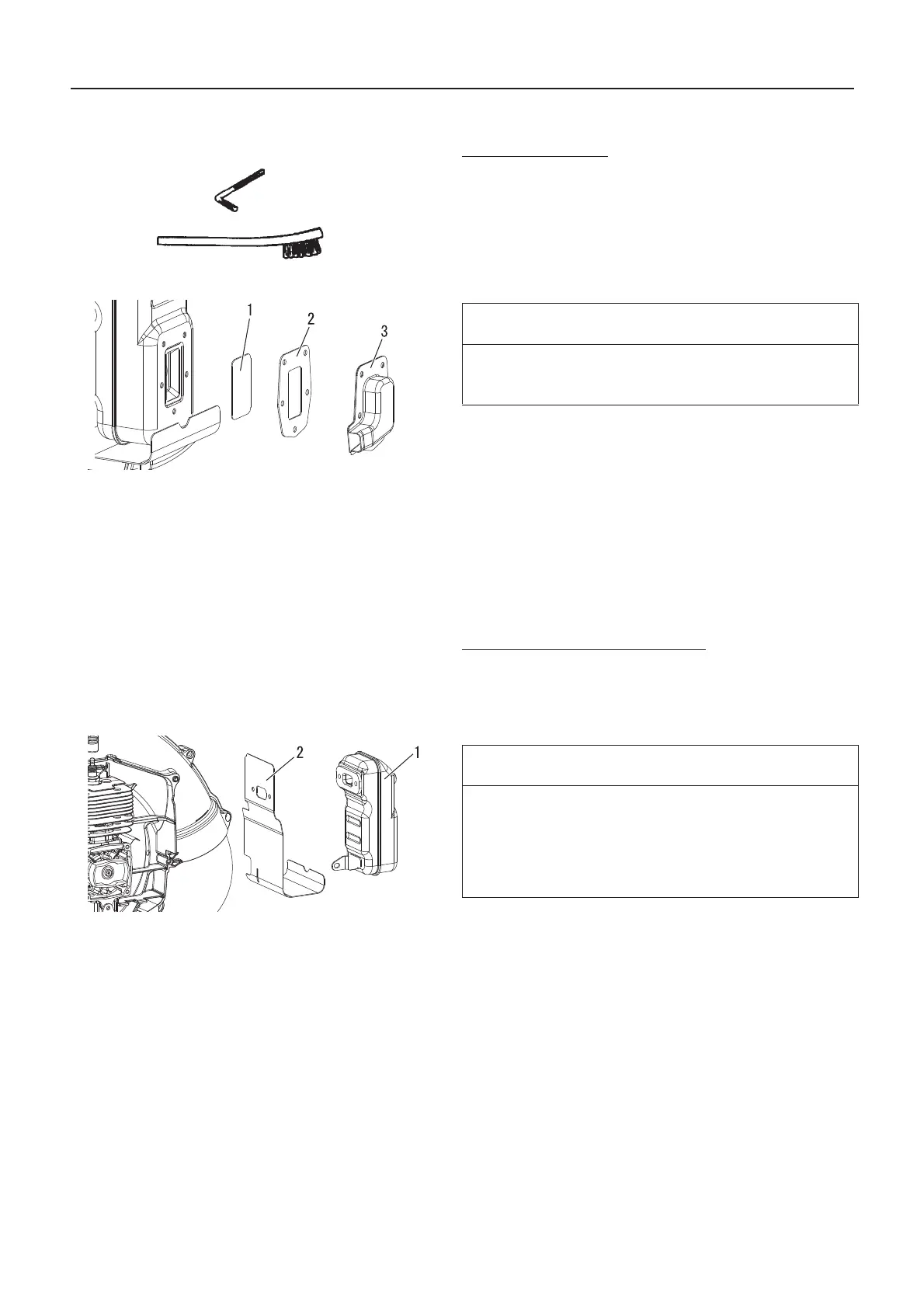

1. Écran pare-étincelles
3. Couvercle pare-étin-
celles
2. Joint
IMPORTANT
Les dépôts de carbone présents dans le silencieux entraînent
une perte de puissance et la surchauffe du moteur. L'écran
pare-étincelles doit être contrôlé régulièrement.
1. Silencieux 2. Joint
IMPORTANT
Les dépôts de carbone présents dans l'orifice d'échappement
du cylindre et le silencieux entraînent une perte de puissance
et la surchauffe du moteur. L'orifice d'échappement du silen-
cieux doit être contrôlé régulièrement. Veiller à ne pas rayer le
cylindre ou le piston lors du nettoyage de l'orifice d'échappe-
ment du cylindre.

Echo PB-580 Specifications

General

Engine Displacement	58.2 cc
Air Volume	510 CFM
Air Speed	215 MPH
Type	Backpack
Noise Level	70 dB(A)
