Antes de comenzar
Antes de come nzar

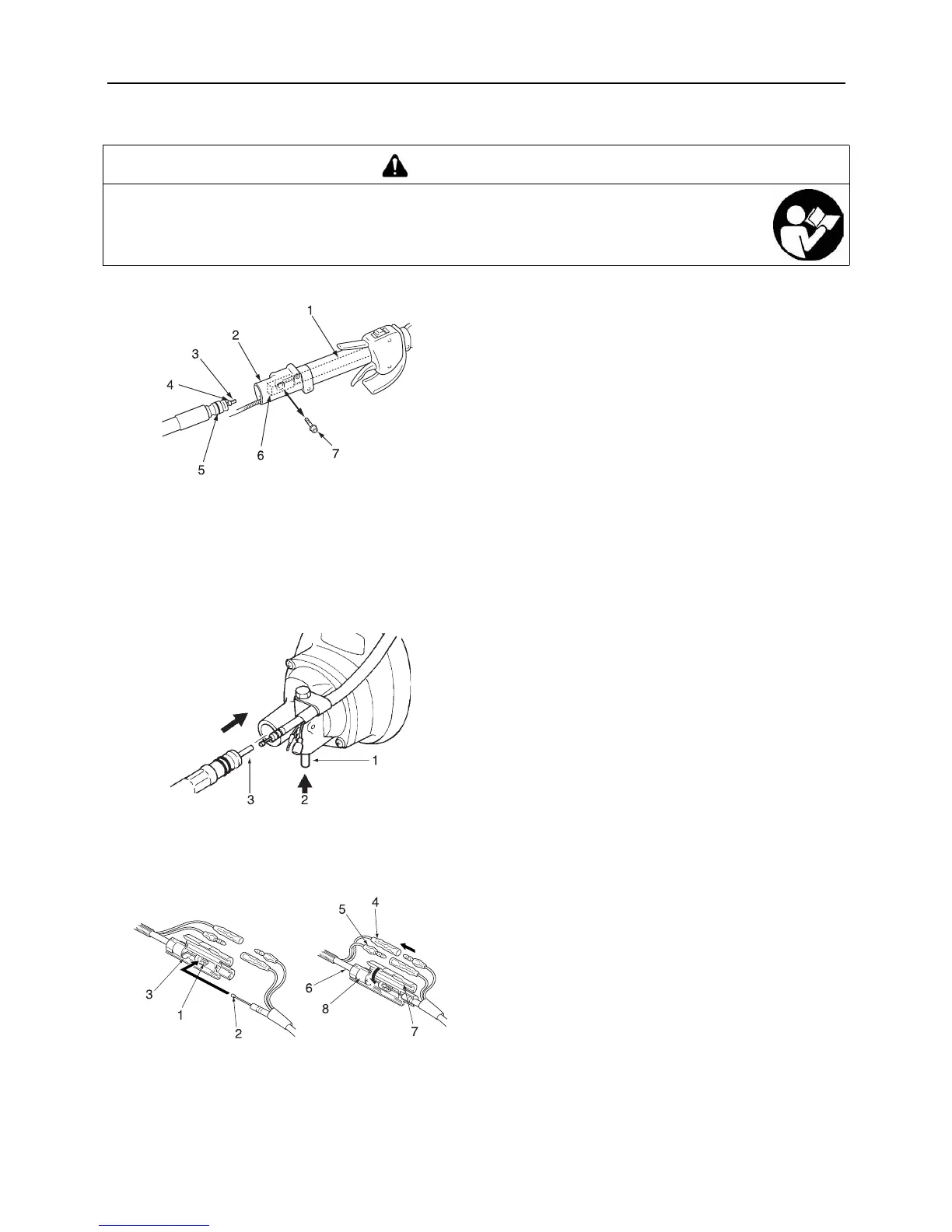

Montaje
Conjunto de eje flexible
La primera fase del montaje es el acoplamiento al eje de trans-
misión de potencia (D) y (T).
Afloje el perno con la llave hexagonal.
Inserte el eje de transmisión de potencia (T) con el separador
en la toma, gradual y completamente. - La toma se monta en
el eje de transmisión de potencia (D) y se coloca dentro del
asidero posterior. - El separador situado en el extremo del eje
de transmisión de potencia (T) impide que el eje (T) se afloje.
Inserte el conector en el soporte y apriete el tornillo con firme-
za con la llave hexagonal.
La segunda fase es acoplar el eje de transmisión de potencia (T)
y el motor.
A medida que inserta totalmente el pasador de bloqueo, intro-
duzca el otro extremo del eje de transmisión de potencia (T)
hacia el eje impulsor del motor. - Para facilitar el acoplamien-
to, extraiga antes el eje de transmisión de potencia (T) unos 4
mm.
Después de soltar el pasador de bloqueo, confirme que el
conjunto de eje flexible no puede extraerse y que se encuen-
tra debidamente acoplado con el motor.
Conjunto del retenedor del cable del acelerador
Este conjunto está diseñado para proporcionar una conexión y
un ajuste simple para el cable del acelerador.
Enganche el terminal del cable interior a la junta, coloque el
cable en el soporte y cierre la tapa (A).
Conecte el cable (A) y el (B).
ADVERTENCIA
Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el
producto.
La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una lesión
grave.
1. Eje de transmisión de
potencia (D)
2. Soporte
3. Eje de transmisión de
potencia (T)
4. Separador
5. Conector
6. Toma
7. Perno
1. Pasador de bloqueo
2. Empujón
3. Eje de transmisión de
potencia (T)
1. Junta
2. Cable interior
3. Soporte
4. Cable (A)
5. Cable (B)
6. Cable del acelerador
7. Tapa (A)
8. Tapa (B)
