17
Bevor Sie beginnen
Bevor Sie beginnen
Zusammenbau

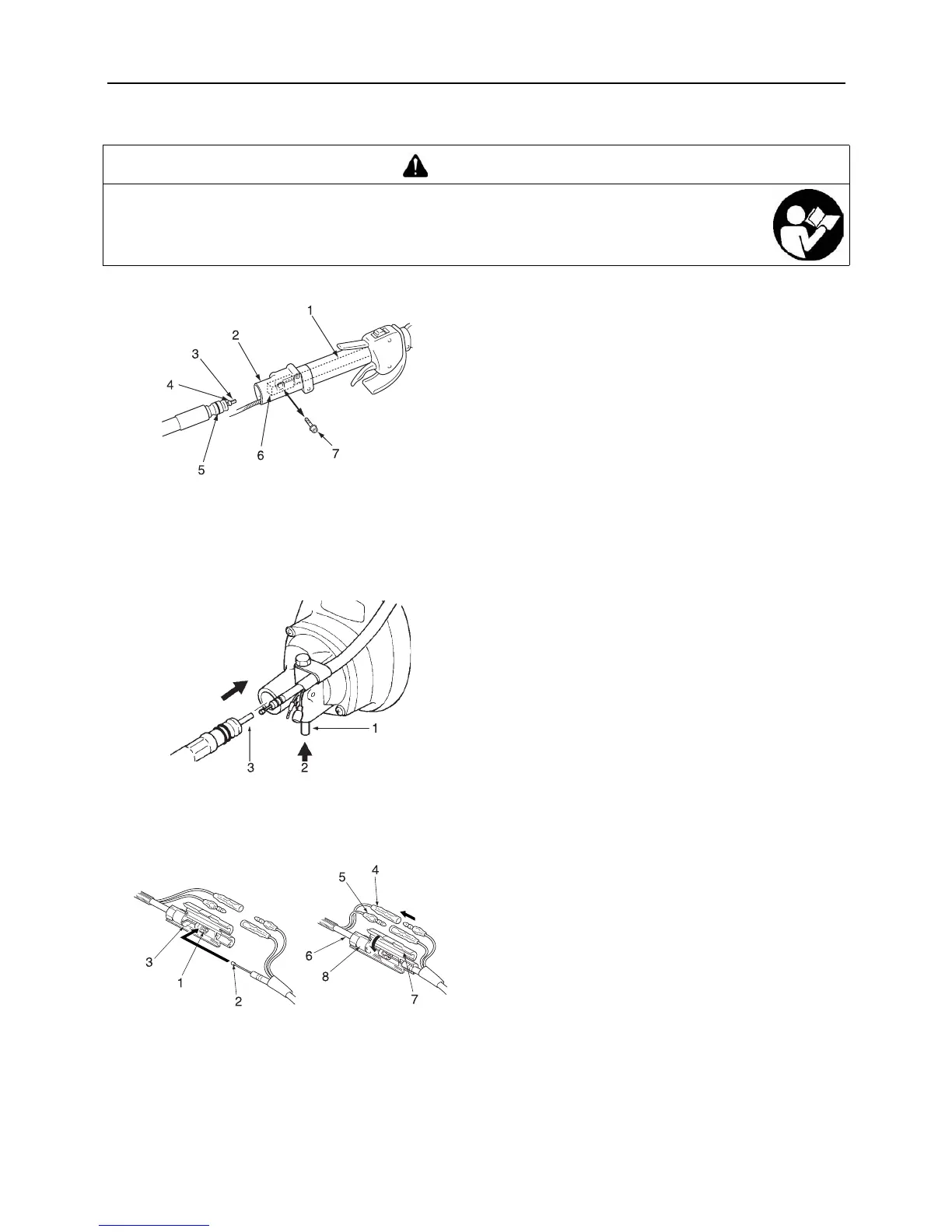

Flexible Wellenbaugruppe
Der erste Schritt beim Zusammenbau besteht darin, die
Antriebswellen (V) und (H) zu verbinden.
Lösen Sie die Schraube mit einem Sechskantschlüssel.
Schieben Sie die Antriebswelle (H) mit dem Abstandshalter
langsam und vollständig in die Hülse. - Die Hülse ist an der
Antriebswelle (V) angebracht und befindet sich im Inneren des
hinteren Griffs. - Der Abstandshalter am Ende der
Antriebswelle (H) verhindert ein Ablösen der Antriebswelle
(V).
Stecken Sie den Verbinder in den Halter, und ziehen Sie die
Schraube mit einem Sechskantschlüssel fest.
Der zweite Schritt besteht darin, die Antriebswelle (H) an den
Motor anzuschließen.
Drücken Sie den Arretierstift vollständig hinein, und stecken
Sie gleichzeitig das andere Ende der Antriebwelle (H) in die
Motorwelle. - Ziehen Sie für ein leichteres Anschließen die
Antriebswelle (H) vorher ca. 4 mm weiter heraus.
Stellen Sie nach dem Loslassen des Arretierstifts sicher, dass
die flexible Welle nicht herausgezogen werden kann und
richtig am Motor angeschlossen ist.
Gaszughalter-Baugruppe
Diese Baugruppe dient einer einfachen Verbindung und
Einstellung des Gaszugs.
Haken Sie das Zugseilende in das Kupplungsstück ein, und
schließen Sie die Abdeckung (A).
Verbinden Sie jeweils die Leitung (A) und die Leitung (B).
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das
Produkt korrekt zusammenbauen.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.
1. Antriebswelle (V)
2. Halter
3. Antriebswelle (H)
4. Abstandshalter
5. Verbinder
6. Hülse
7. Schraube
1. Arretierstift
2. Schub
3. Antriebswelle (H)
1. Kupplungsstück
2. Zugseil
3. Halter
4. Leitung (A)
5. Leitung (B)
6. Gaszug
7. Abdeckung (A)
8. Abdeckung (B)
