Antes de comenzar
Instalación del soporte
Coloque el soporte en la parte de montaje de la transmisión en
ángulo y fíjelo sujetando la placa de fijación presiónada desde
detrás y apretando ligeramente los 4 pernos (M5×25).
Haga que las muescas y partes convexas de la placa de fijación
miren a las partes convexas y cóncavas correspondientes del so-
porte, y fije el soporte apretando firmemente los 4 pernos
(M5×25).
Hay dos tipos de escudos: a saber, uno que se usa exclusiva-
mente para el hilo de nylon y otro que se usa exclusivamente
para la cuchilla metálica. Cuando emplee la cuchilla metalica,
use el escudo para dica cuchilla.
Instalación de la cuchilla
Inspeccione las cuchillas antes de su instalación. Compruebe
también que estén afiladas. Las cuchillas romas aumentan el
riesgo de contragolpes de la cuchilla. Las pequeñas grietas pue-
den convertirse en fracturas y, durante el funcionamiento, po-
drían salir volando trozos de cuchilla con el consiguiente peligro.
Deseche las cuchillas agrietadas sin tener en cuenta lo peque-
nas que puedan ser las grietas.
Apriete a mano el retén de cuchilla, la cuchilla, el retén de cuchi-
lla inferior, la copa y la tuerca.

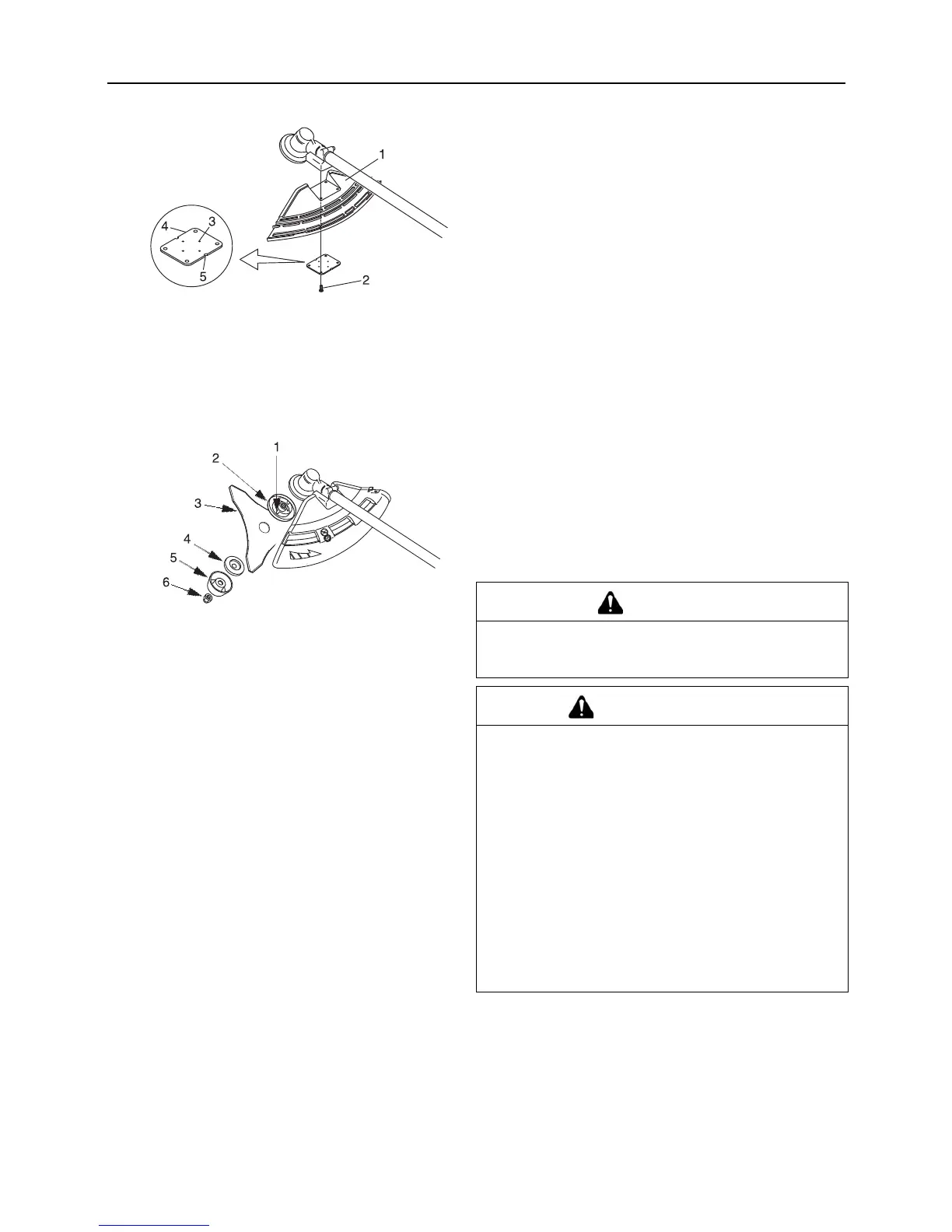

1. Soporte
2. Perno M5×25
3. Parte convexa de la pla-
ca de fijación
4. Placa de fijación
5. Muesca de la placa de
fijación
1. Ranura de fijación del
retén de la cuchilla
2. Retén de cuchilla
3. Cuchilla
4. Retén de cuchilla infe-
rior
5. Copa
6. Tuerca
PELIGRO
Si se usaran una tuerca y copa desgastadas para la cuchi-
lla, existe el peligro de que ésta se afloje. Sustitúyalas
siempre por unas nuevas.
ADVERTENCIA
No intente colocar la cuchilla del cortabordes con una
mano o sin utilizar la llave tubular. Coloque con preci-
sión la cuchilla del cortabordes utilizando la llave tubu-
lar suministrada y apriétela firmemente en su sitio.
No deberá utilizar el cortabordes si la cuchilla vibra o
está floja.
Utilice guantes fuertes cuando trabaje con la cuchilla
del cortabordes. Cuando sustituya la cuchilla del corta-
bordes durante un atasco de corte, asegúrese de que el
motor esté apagado y de que se han detenido las cuchi-
llas.
Cuando dé la vuelta al producto para sustituir la cuchi-
lla del cortabordes, asegúrese de que el tapón del de-
pósito de combustible esté bien colocado en su sitio.
En caso contrario, podría producirse una lesión o accidente
grave o provocarse un incendio.
