Bevor Sie beginnen
Bevor Sie beginnen

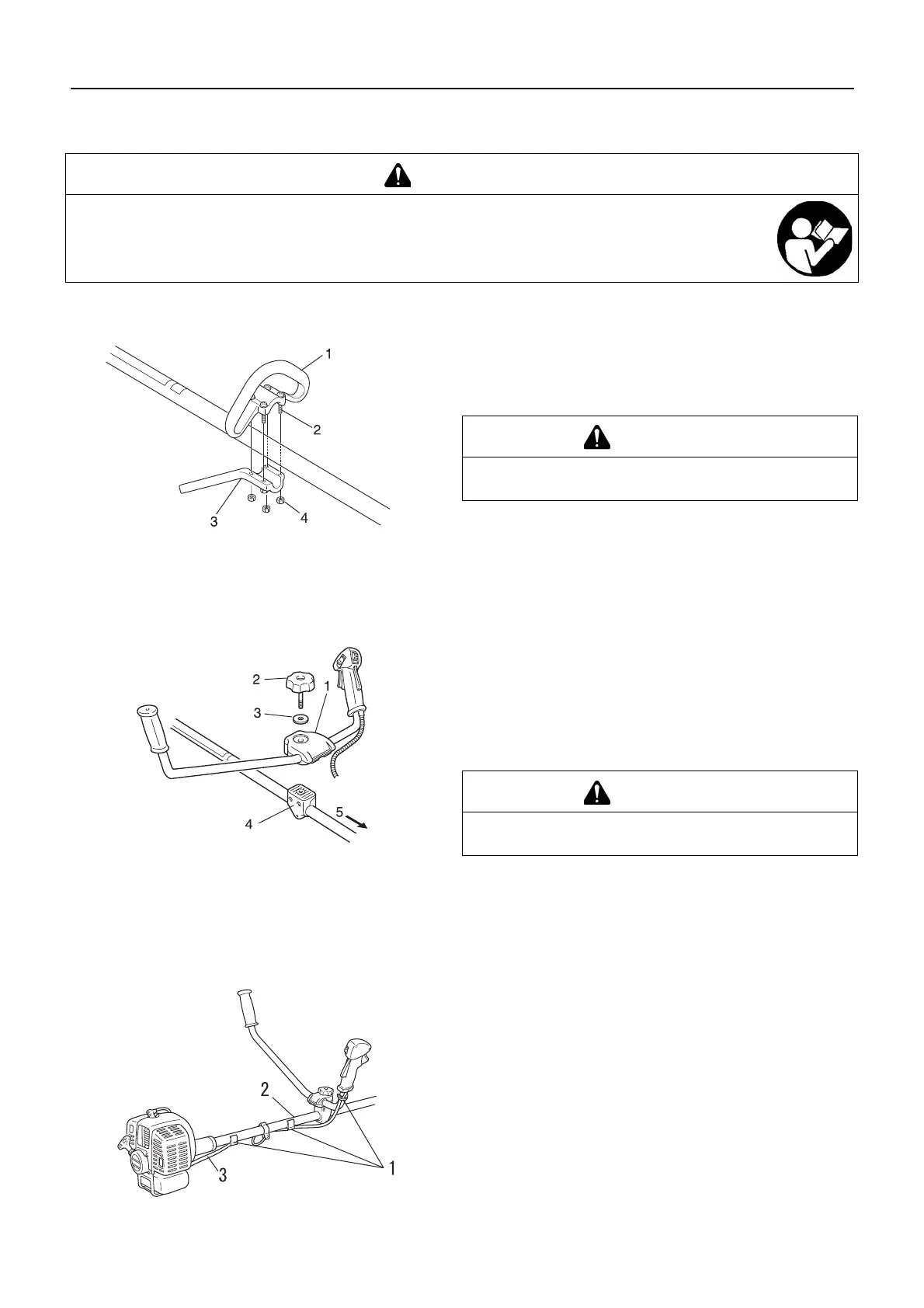

Zusammenbau
Rundgriff-Version
Befestigung des Rundgriffs
Befestigen Sie den Rundgriff und die Halterung am
Antriebswellenrohr.
Richten Sie den Griff in eine für das Arbeiten bequeme Position
aus, und ziehen Sie die Schrauben (M5×35) fest.
U-Griff-Version
Montage des U-Griffs
Setzen Sie den oberen Griffbefestigungsbacken auf den unteren,
und fixieren Sie den Griff, indem Sie den 8-mm-Griffhaltebolzen
leicht anziehen.
Stellen Sie die gewünschte Neigung des Griffs ein (so dass er
bequem zu bedienen ist), und ziehen Sie dann den 8-mm-
Griffhaltebolzen fest.
Um zu verhindern, dass sich der Gaszug löst, fixieren Sie ihn mit
2 Kabelklemmen am Antriebswellenrohr und mit 1 Kabelklemme
am rechten Griff.
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das
Produkt korrekt zusammenbauen.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.
1. Rundgriff
2. Schraube M5×35
3. Rundgriffhalterung
4. Mutter
VORSICHT
Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
1. Griffbefestigungsbacken (oben)
2. Griffhaltebolzen (8 mm)
3. Unterlegscheibe
4. Griffbefestigungsbacken (unten)
5. Zum Motor
VORSICHT
Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
1. Kabelklemmen
2. Antriebswellenrohr
3. Gaszug
