20
Prima di iniziare
Prima di inizia re
Montaggio
Versione con impugnatura ad anello

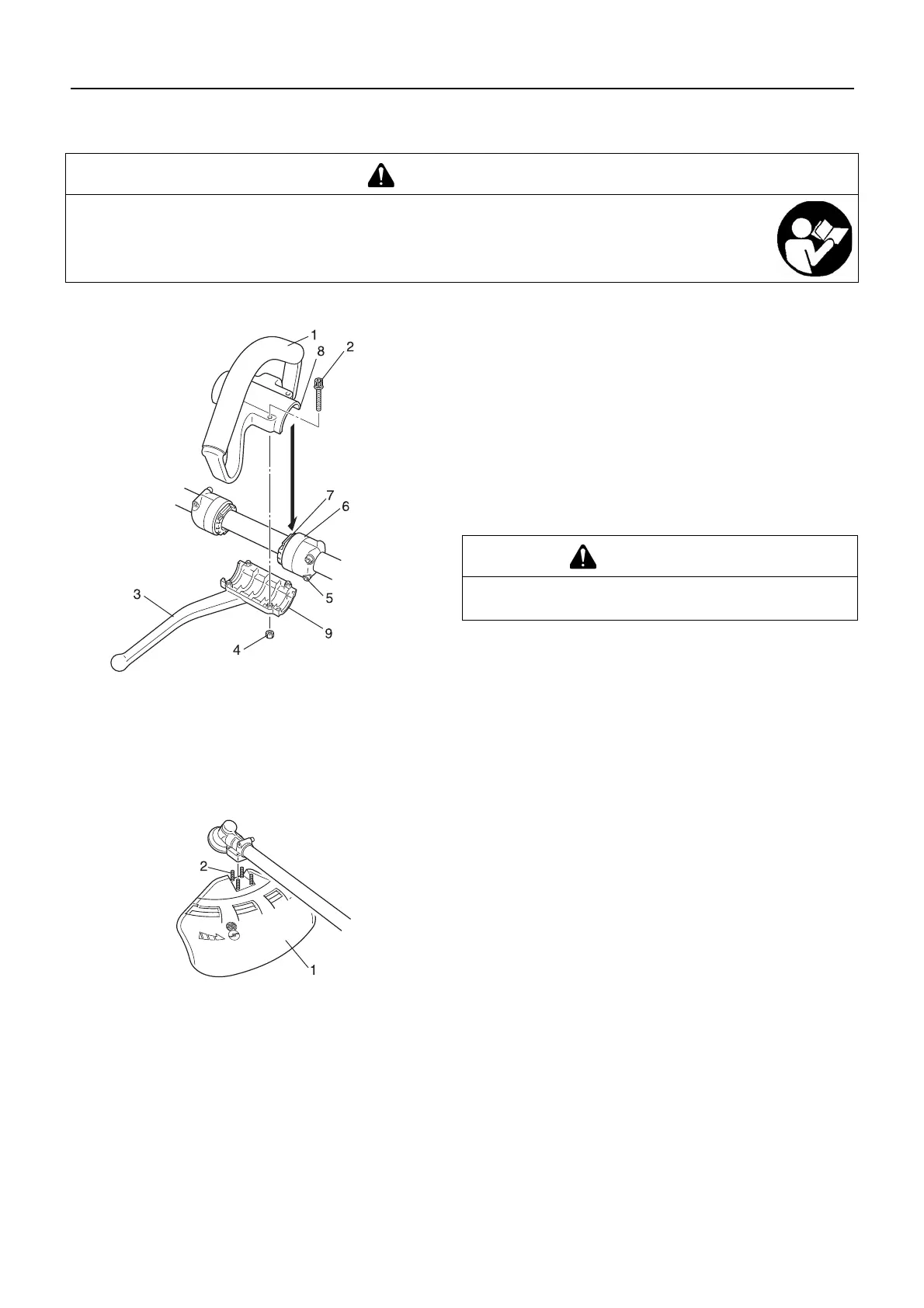

Montaggio dell'impugnatura ad anello
Assemblare l'impugnatura ad anello e il supporto sul gruppo al-
bero motore.
Inserire le sporgenze dell'impugnatura ad anello e del supporto
nelle rispettive superfici concave del cuscinetto, accertarsi che si
innestino saldamente l'una nell'altra e serrare le viti (M5×35).
Allentare i bulloni (M5×25) e regolare l'impugnatura in una posi-
zione confortevole durante il lavoro. Completata la regolazione,
serrare i bulloni (M5×25) saldamente per fissare l'impugnatura.
Montaggio della protezione
Adattare la protezione alla parte di montaggio della trasmissione
angolare e serrare i 4 bulloni.
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il
prodotto.
L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
1. Impugnatura ad anello
2. Vite M5×35
3. Supporto dell'impugna-
tura ad anello
4. Dado
5. Vite M5×25
6. Cuscinetto
7. Superfici concave del
cuscinetto
8. Sporgenze dell'impu-
gnatura ad anello
9. Sporgenze del supporto
ATTENZIONE
Montare l'impugnatura in modo da non nascondere
nessuna delle decalcomanie.
1. Protezione 2. Bullone
