Zusammenbau
Rundgriff-Version
Befestigung des Rundgriffs
Befestigen Sie den Rundgriff und die Halterung am
Antriebswellenrohr.
Passen Sie die Kontaktnasen am Rundgriff und der Halterung in
die entsprechende Aussparung in der Auflage ein und stellen Sie
sicher, dass sie fest ineinander rasten. Ziehen Sie die Schrauben
(M5×35) an.
Lösen Sie die Schrauben (M5×25) und richten Sie den Griff für
möglichst komfortable Bedienung aus. Danach ziehen Sie die
Schrauben (M5×25) wieder zur Befestigung des Griffs an.
Montage des Schutzschilds
Befestigen Sie den Schutzschild am Montageteil des
Winkelgetriebes und ziehen Sie die 4 Schrauben fest.
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das
Produkt korrekt zusammenbauen.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.

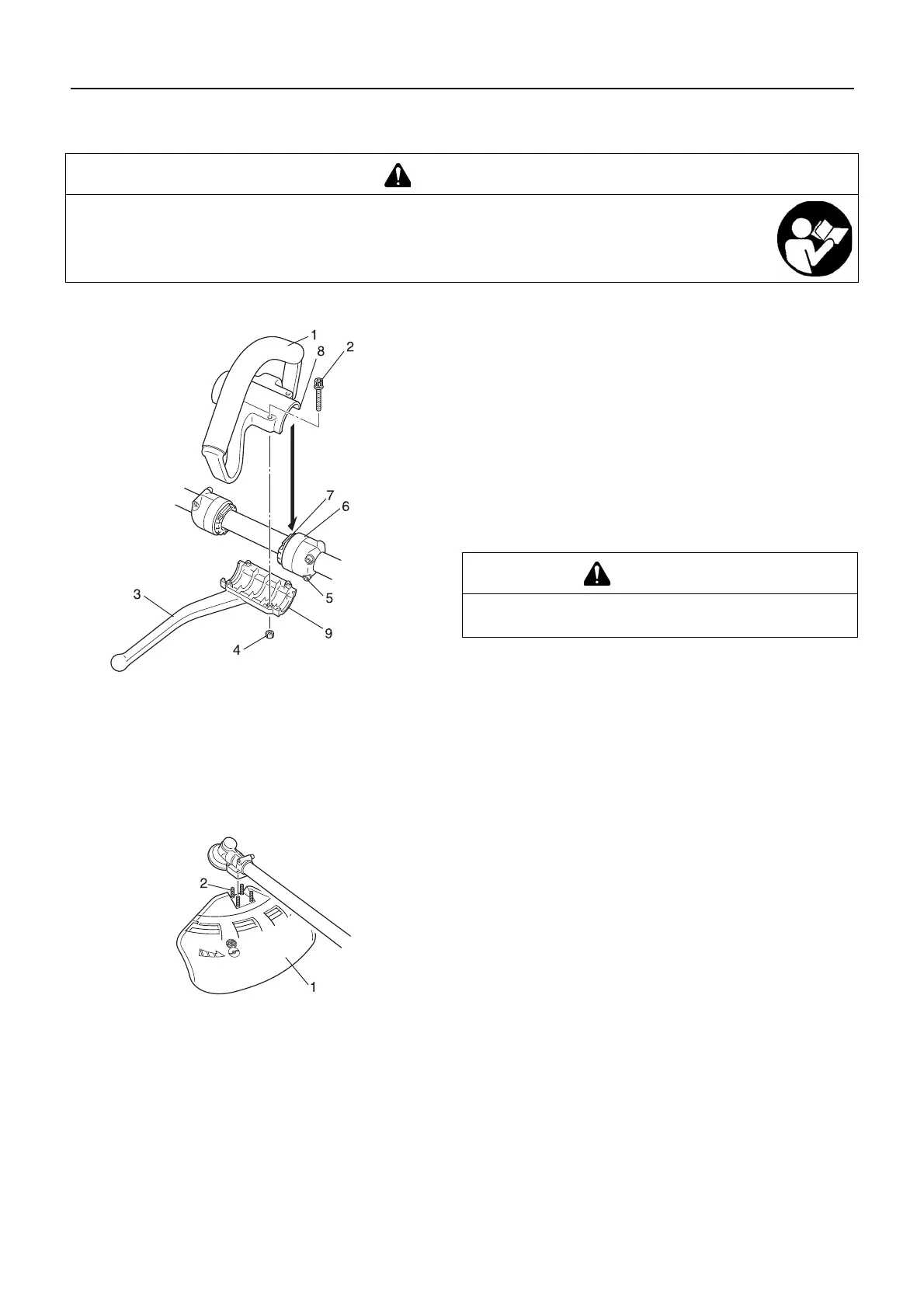

1. Rundgriff
2. Schraube M5×35
3. Rundgriffhalterung
4. Mutter
5. Schraube M5×25
6. Auflage
7. Aussparungen in der
Auflage
8. Kontaktnasen am
Rundgriff
9. Kontaktnasen an der
Halterung
VORSICHT
Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
1. Schutzschild 2. Schraube
