Echo SRM-410ES

20
Antes de comenzar
Antes de come nzar
Montaje
Versión con manillar único

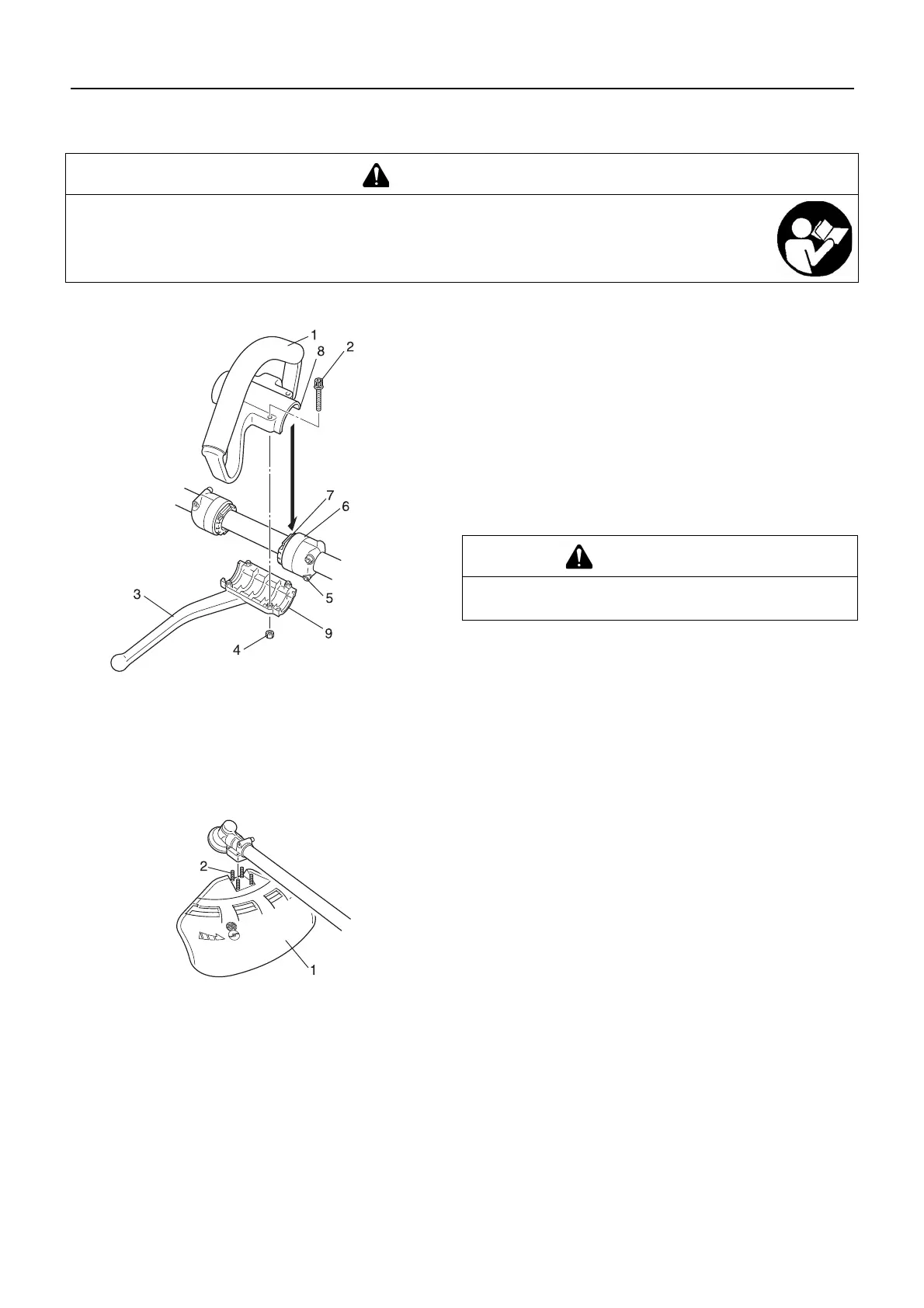

Montaje del manillar único
Monte el manillar único y el soporte en el conjunto del árbol de
transmisión.
Acople las protuberancias del manillar simple y del soporte en los
huecos respectivos de la almohadilla y asegúrese de que están
encajados entre sí firmemente y apriete los tornillos (M5×35).
Afloje los tornillos (M5×25) y ajuste el asidero a una posición que
facilite el uso de la herramienta.Tras el ajuste, apriete los tornillos
(M5×25) firmemente para fijar en posición el asidero.
Instalación del escudo
Coloque el escudo en la parte de montaje de la transmisión en
ángulo y apriete los 4 pernos.
ADVERTENCIA
Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el
producto.
 La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una lesión
grave.
1. Manillar único
2. Tornillo M5×35
3. Soporte del manillar
único
4. Tuerca
5. Tornillo M5×25
6. Almohadilla
7. Huecos de almohadilla
8. Protuberancias del ma-
nillar único
9. Protuberancias del so-
porte
PRECAUCIÓN

Instale el manillar de forma que no oculte ninguna parte
de los adhesivos de seguridad.
1. Escudo 2. Perno
