Antes de comenzar
Cómo cambiar el escudo
Hay dos tipos de escudos: a saber, uno que se usa exclusiva-
mente para el cabezal de corte de hilo de nylon y otro que se usa
exclusivamente para la cuchilla metálica. Cuando emplee la cu-
chilla metalica, use el escudo para dica cuchilla.
Afloje completamente el perno del lado derecho del soporte para
deslizar el escudo. El perno por sí solo no puede quitarse del so-
porte. Presionando el botón, deslice el escudo hacia la izquierda
y retírelo. Ponga el protector del otro tipo en la ranura y deslícelo
hacia la derecha hasta que se detenga. Asegúrese de apretar el
perno.
Instalación del cabezal de corte de hilo de nylon
Introduzca la herramienta de bloqueo en el orificio ubicado en el
lado derecho de la transmisión en ángulo forzando al mismo
tiempo el muelle de retén hacia el lado izquierdo. Introduzca aún
más la herramienta de bloqueo en la ranura de fijación del retén
de la cuchilla para fijar el eje de salida.
Enrosque el cabezal de corte en el eje (en sentido contrario a las
agujas del reloj) hasta que esté bien apretado.
Extraiga la herramienta de bloqueo.
Cabezal de corte de hilo de nylon
Tipo: DS-5
Rosca: Rosca a la izquierda, paso M10×1,25

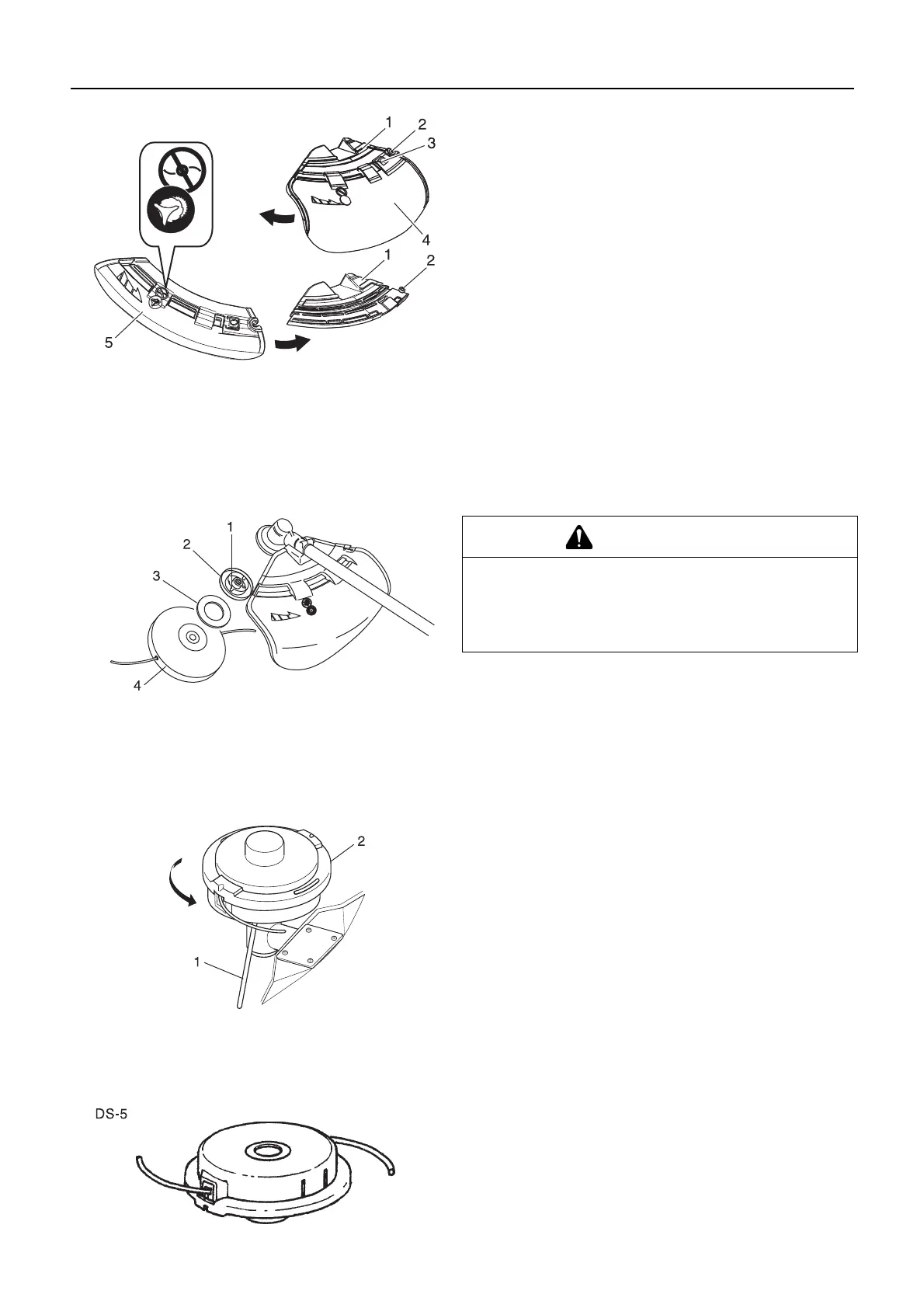

1. Soporte
2. Perno
3. Botón
4. Escudo (para el cabe-
zal de corte de hilo de
nylon)
5. Escudo (para la cu-
chilla metálica)
1. Ranura de fijación del
retén de la cuchilla
2. Retén de cuchilla
3. Arandela
4. Cabezal de corte de hilo
de nylon
PRECAUCIÓN
Utilice sólo hilo flexible y no metálico recomendado por
YAMABIKO CORPORATION.
Inmovilice el eje de salida con la ayuda de la herramien-
ta de bloqueo para evitar la posibilidad de que el eje gire
al montar el accesorio de corte de hilo de nylon.
1. Herramienta de bloqueo 2. Cabezal de corte de hilo
de nylon
