Antes de comenzar
Instalación del escudo
Coloque el escudo en la parte de montaje de la transmisión en
ángulo y apriete los 4 pernos.
Cómo cambiar el escudo
Hay dos tipos de escudos: a saber, uno que se usa exclusiva-
mente para el cabezal de corte de hilo de nylon y otro que se usa
exclusivamente para la cuchilla metálica. Cuando utilice un cabe-
zal de corte de hilo de nylon, utilice el escudo para cabezal de
corte de hilo de nylon.
Afloje completamente el perno del lado derecho del soporte para
deslizar el escudo. El perno por sí solo no puede quitarse del so-
porte. Presionando el botón, deslice el escudo hacia la izquierda
y retírelo. Ponga el protector del otro tipo en la ranura y deslícelo
hacia la derecha hasta que se detenga. Asegúrese de apretar el
perno.
Instalación de la cuchilla
Inspeccione las cuchillas antes de su instalación. Compruebe
también que estén afiladas. Las cuchillas romas aumentan el
riesgo de contragolpes de la cuchilla. Las grietas pequeñas pue-
den convertirse en fracturas y, durante el uso, podrían salir vo-
lando trozos de cuchilla con el consiguiente peligro.
Deseche las cuchillas agrietadas sin tener en cuenta lo peque-
ñas que puedan ser las grietas.
Apriete a mano el retén de cuchilla, la cuchilla, el retén de cuchi-
lla inferior, la copa y la tuerca.

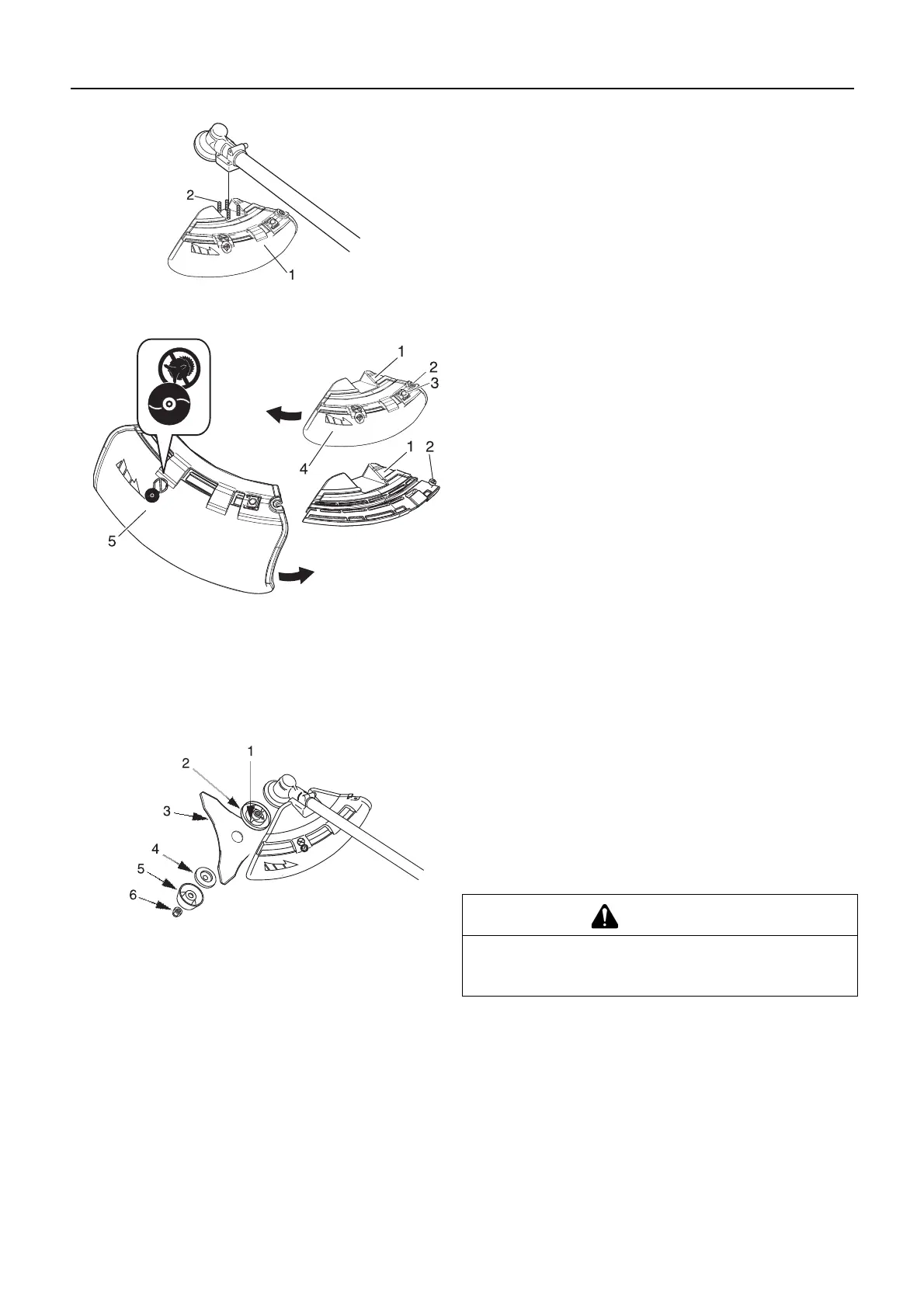

1. Escudo 2. Perno
1. Soporte
2. Perno
3. Botón
4. Escudo (para la cu-
chilla metálica)
5. Escudo (para el cabe-
zal de corte de hilo de
nylon)
1. Ranura de fijación del
retén de cuchilla
2. Retén de cuchilla
3. Cuchilla
4. Retén de cuchilla infe-
rior
5. Copa
6. Tuerca
PELIGRO
Si se usaran una tuerca y copa desgastadas para la cuchi-
lla, existe el peligro de que ésta se afloje. Sustitúyalas
siempre por unas nuevas.
