24
Bevor Sie beginnen

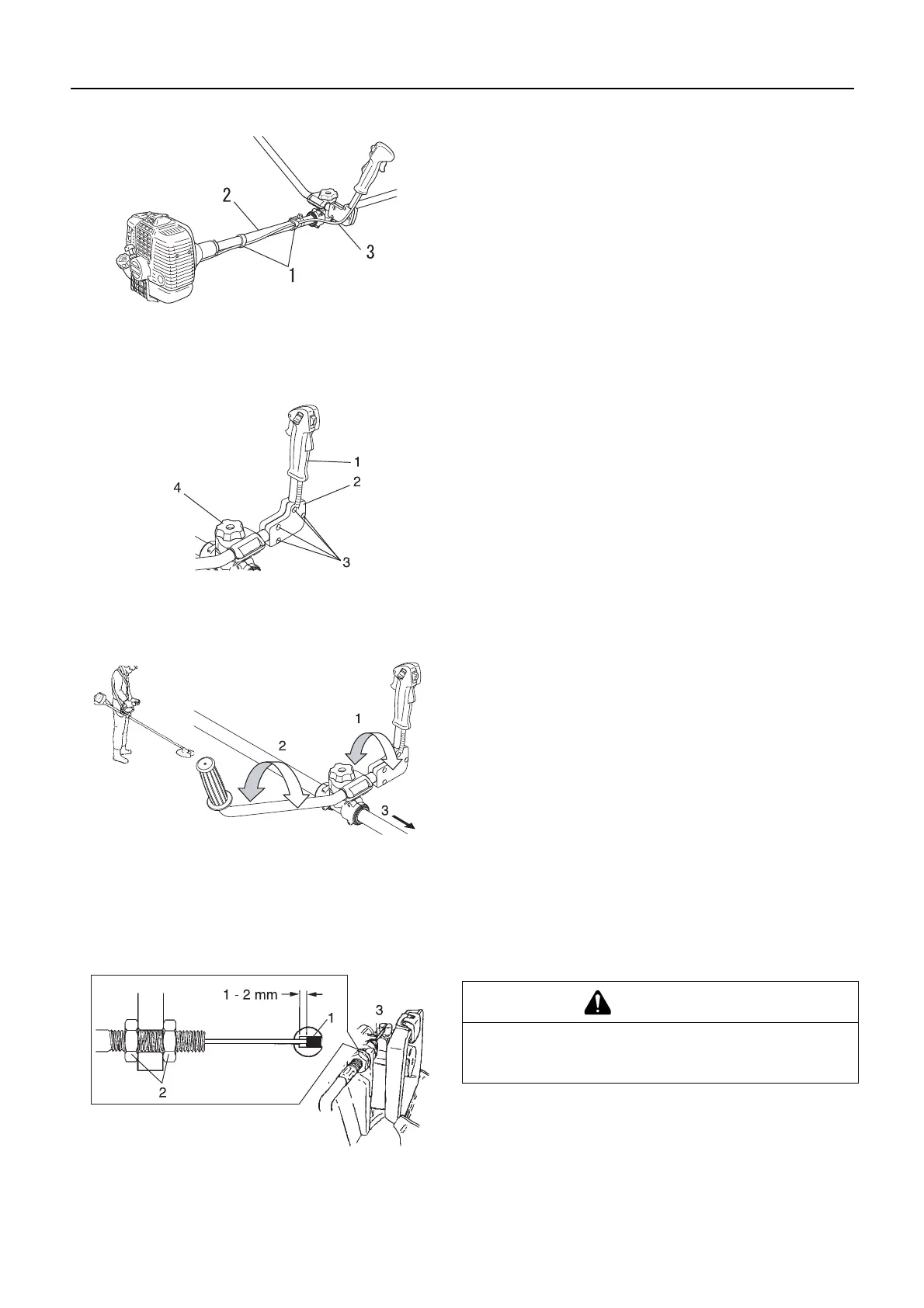

Um zu verhindern, daß sich der Gaszug löst, fixieren Sieihn am
Schaft mit 2 Kabelklemmen wie obenstehendabgebildet.
U-Griff
Lösen Sie die 4 Haltebolzen des rechten Handgriffs und
Griffhaltebolzen (8 mm).
Stellen Sie die Neigung des linken und des rechten Handgriffes
in die entsprechende Position (so daß sie leicht zu bedienen
sind). Ziehen Sie den Griffhaltebolzen (8 mm) und die 4
Haltebolzen des rechten Handgriffes fest an. Wie Sie die ideale
Bedienungsposition ermitteln, entnehmen Sie bitte der oben
Darstellung.
1. Kabelklemmen
2. Antriebswellenrohr
3. Gaszug
1. rechter Handgriff
2. Halterung des rechten
Handgriffs
3. Haltebolzen des rechten
Handgriffs
4. Griffhaltebolzen (8 mm)
1. Einstellung der
Handgriffneigung
(vorwärts/ rückwärts)
2. Einstellung der
Handgriffneigung
links (vorwärts/
rückwärts)
3. Zum Motor
1. Kabelende
2. Muttern
3. Vergaser
VORSICHT
Nach dem Zusammenbau muss der Gaszug so eingestellt
werden, dass das Kabelende am Vergaser 1 bis 2 mm Spiel
hat.
