Ecoflam AZUR 40 - Page 9

pag.9
FR
420010749000 Azur 30/40/60/80 Blu 120 P
10 20 30 40 50 60 70 80
90
0
0,5
1
1,5
2
20 30 40 50 60 70 80 90 100
mbar
kcal/h
x1000
kW
AZUR 60
AZUR 80
100
110 120
2,5
3
BLU 120 P
AZUR 30
AZUR 40

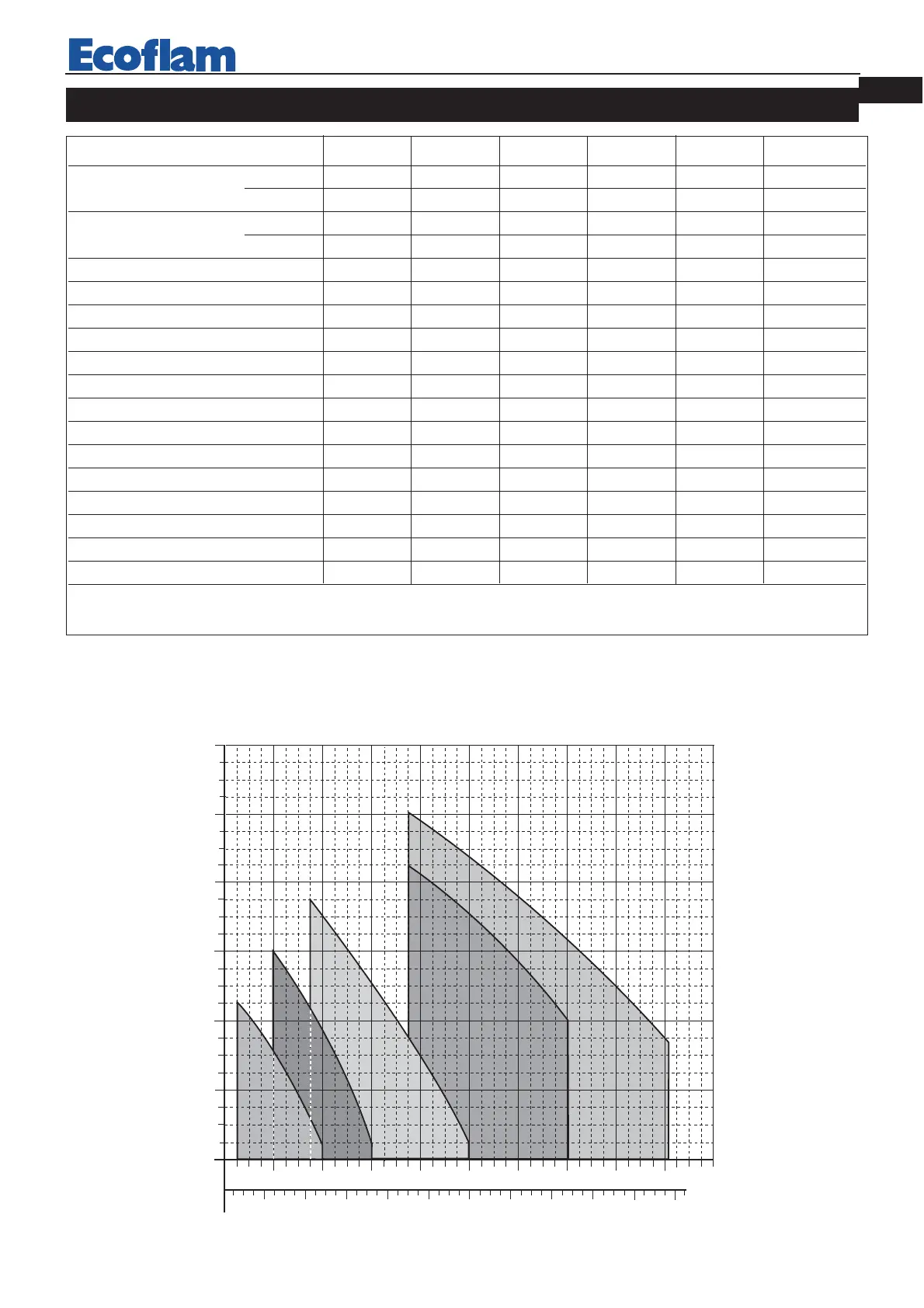

COURBE DE TRAVAIL
Pression dans le foyer
Débit
CARACTERISTIQUES DU BRULEUR
MODELES AZUR 30 AZUR 40 AZUR 60 AZUR 80 BLU 120 P BLU 120 P MB
Puissance thermique max. kcal/h 30.000 40.000 60.000 80.000 100.000 100.000
kW 34,9 46 69,8 93 116 116
Puissance thermique min. kcal/h 10.000 20.000 30.000 50.000 50.000 50.000
kW 12 23 35 58 58 58
Débit max.Gaz naturel Nm
3
/h 3,5 4,7 7 9,3 11,6 11,6
Débit min.Gaz naturel Nm
3
/h 1,2 2,3 3,5 5,8 5,8 5,8
Débit max.Gaz propane Nm
3
/h 1,36 1,8 2,72 3,63 4,54 4,54
Débit min.Gaz propane Nm
3
/h 0,45 0,9 1,36 2,27 2,27 2,27
Pression du gaz naturel mbar 20÷300 20÷300 20÷300 20÷300 20÷300 75÷300
Pression du Gaz propane mbar 50 50 50 50 50 50
Tension d'alimentation 50 Hz V 220 220 220 220 220 220
Moteur W50505050 7575
Condensateur µF 2 2 2 2 3,5 3,5
Tours par minute N° 2800 2800 2800 2800 2800 2800
Transformateur d'allumage kV/mA 8/20 8/20 8/20 8/20 8/20 8/20
Coffret de sécurité Siemens LME 11 LME 11 LME 11 LME 11 LME 11 LME 11
Satronic DLG 976 DLG 976 DLG 976 DLG 976 DLG 976 DLG 976
Poid kg 10 12 12,5 13,5 14
Combustible : NATURAL GAS kcal/Nm
3
8.600
L.P.G . kcal/Nm
3
LCV 22.000
