Ecoflam BLU 120 P - Page 4

LB357 AZUR 40/60 - BLU 120 P / 120 MC BM2
pag.4

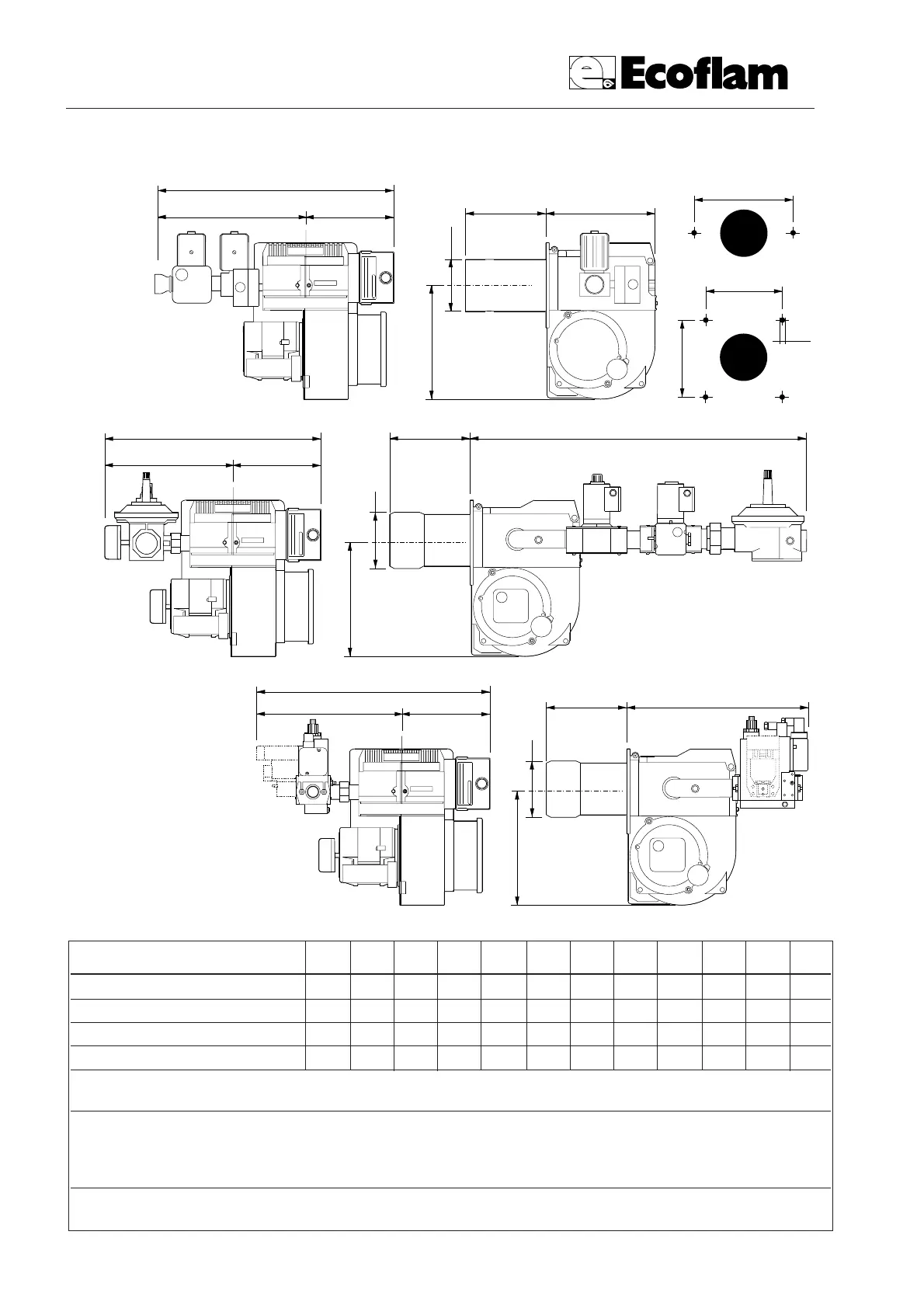

DIMENSIONI D’INGOMBRO / DIMENSIONS D'ENCOMBREMENT
OVERALL DIMENSIONS / ABMESSUNGEN
G
F
D - D1 E
C
A
B
BLU 120 P
MODELLO/MODE D’EMPLOI
A B C D D1 E F G H I L M
MODELS /MODELLE
AZUR 40 435 145 290 100 200 205 89 190 153 110 110 M8
AZUR 60 435 145 290 100 200 205 92 190 153 110 110 M8
BLU 120 P 425 145 280 140 220 415 108 190 153 110 110 M8
BLU 120 P multicompact* 445 145 300 150 230 250 108 190 153 110 110 M8
D = Testa corta - D1= Testa lunga / D = Tête courte - D1 = Tête longue
D = Testa corta - D1= Testa lunga / D = Tête courte - D1 = Tête longue
* QUOTE CALCOLATE CON DISPOSITIVO DI CONTROLLO TENUTA
* COTES CALCULEES AVEC LE DISPOSITIF DE CONTROLE DE TENUE
* OVERALL DIMENSIONS CALCULATED WIT CONTROL DEVICE
* ABMESSUNGEN SIND MIT STEUERKONTROLLE BERECHNET
CR = MODELLO CARENATO / CR = MODELE CARENE
CR = WITH COVER / CR = MIT HAUBE
G
F
D - D1 E
C
A
B
BLU 120 P MULTICOMPACT
G
F
D - D1 E
C
A
B
H
M
L
I
AZUR 40 - AZUR 60
