COMMUTATORE
0
AUTO
0 =
bloccaggio degli apparati per il
funzionamento in una posizione intermadia
=
funzionamento alla massima potenza
=
funzionamento alla minima potenza
AUTO =
funzionamento automatico
REGOLAZIONE DELLA PORTATA ARIA E GAS
1
3

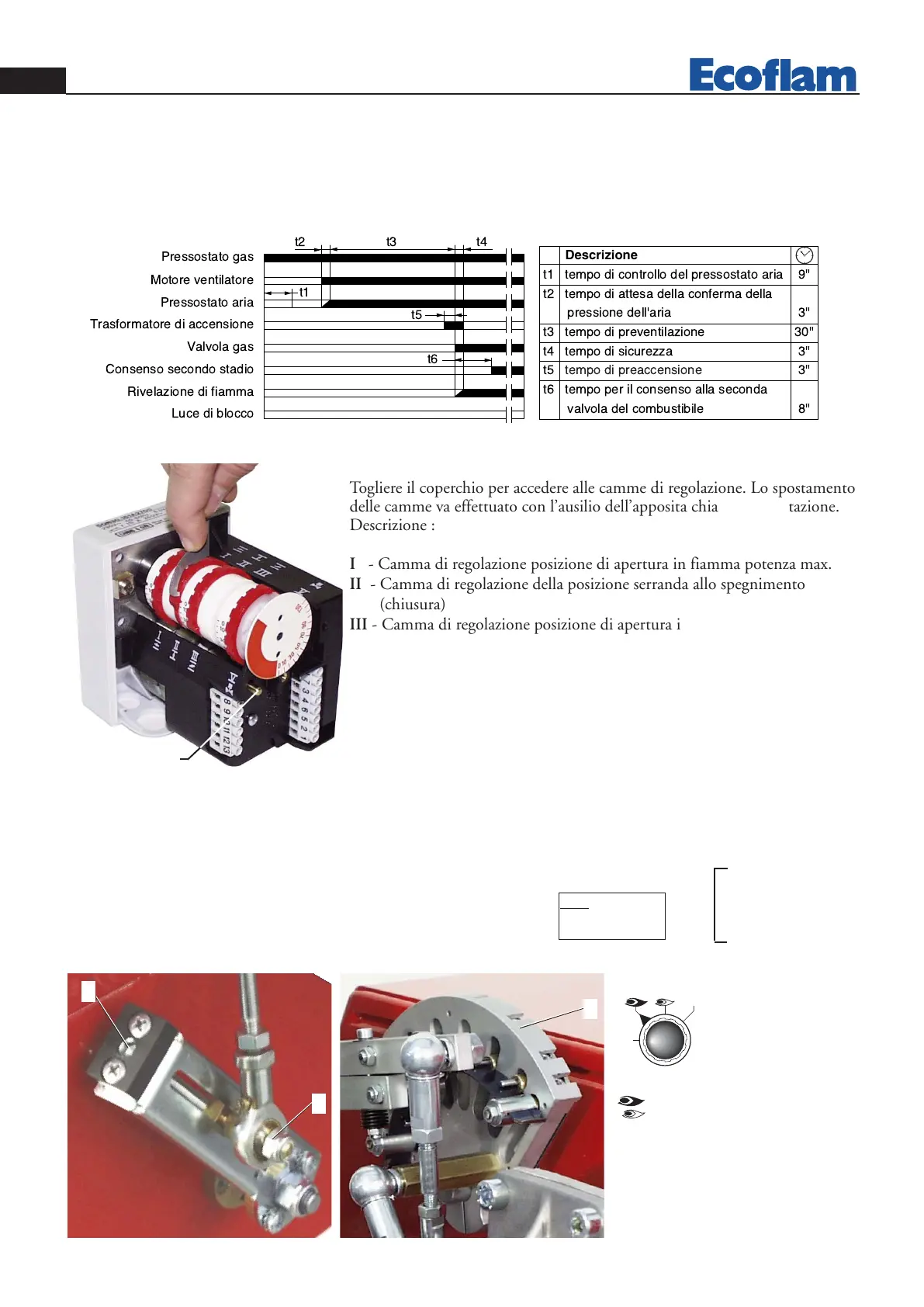

APPARECCHIATURA LANDIS & STAEFA LGB 22
L’apparecchiatura Landis avvia il ventilatore e inizia la fase di prelavaggio della camera di combustione. Il corretto fun-
zionamento é controllato tramite il pressostato aria. Al termine della preventilazione, viene inserito il trasformatore di
accensione e successivamente le valvole gas. In caso di mancata accensione o spegnimento accidentale la sonda di ioniz-
zazione interviene mandando in blocco l’apparecchiatura entro il tempo di sicurezza.
Descrizione
" " 56
"
" 7 6
" " 86
" 6
" " 6
" "
96
Togliere il coperchio per accedere alle camme di regolazione. Lo spostamento
delle camme va effettuato con l’ausilio dell’apposita chiavetta in dotazione.
Descrizione :
I - Camma di regolazione posizione di apertura in fiamma potenza max.
II - Camma di regolazione della posizione serranda allo spegnimento
(chiusura)
III - Camma di regolazione posizione di apertura in fiamma potenza min.
V - Non utilizzata
SERVOCOMANDO ARIA LANDIS & STAEFA SQN 31 251A2700
LEVA DI SBLOCCO
Per calcolare la portata di funzionamento, in kW, del bruciatore, procedere nel
modo seguente: Controllare al contatore la quantità di litri erogati e la durata, in secondi, della
lettura, quindi procedere al calcolo della portata secondo la seguente formula:
CALCOLO DELLA PORTATA DI FUNZIONAMENTO DEL BRUCIATORE
e
x f = kW
s
e = Litri di gas
s = Tempo in secondi
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
IT
420010329600 BLU 1500.1 PR
4
