pag.20
D LB 447 Blu 500 ÷ 700 P

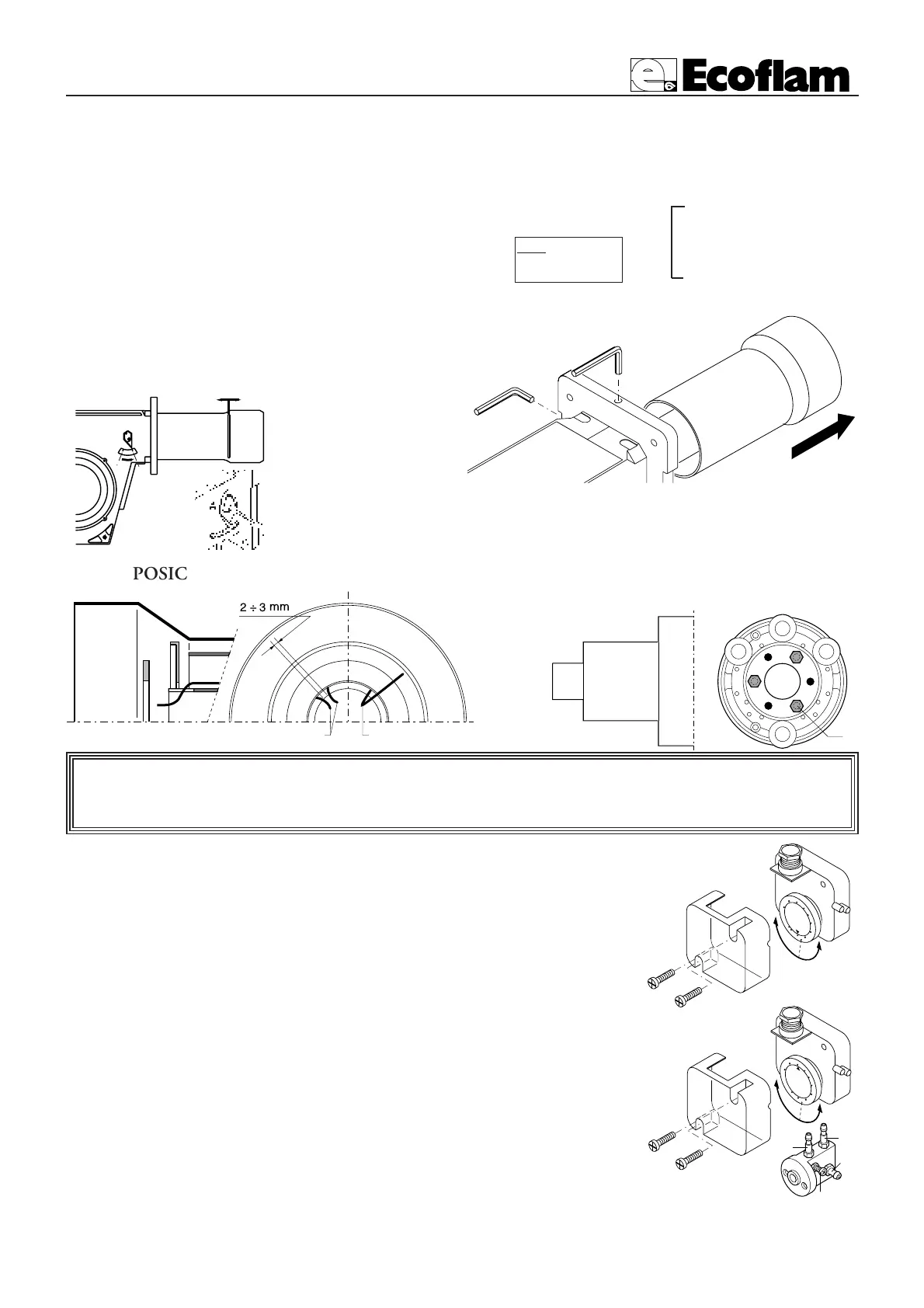

REGULACIÓN DEL PRESOSTATO DEL AIRE
Destornillar los tornillos A y B y quitar la tapa. Regular el presostato del aire al mínimo
rodando el regulador en la posición 1. Arrancar el quemador en baja llama y compro-
bar que la combustión sea correcta. Por medio de una tarjeta, obstruir progresivamente
el conducto de aspiración del aire, hasta obtener un aumento de CO2 del 0,5÷0,8% o
bien, al disponer de un manometro conectado a la toma de presión E, hasta obtener
una caída de presión de 1 mbar (10 mm C.A.). Aumentar progresivamente el valor de
la regulación del presostato hasta que el quemador se para en seguridad. Quitar la
obstrucción y atornillar la tapa, luego arrancar el quemador presionando el botón de
rearme del equipo de control.
Nota:
La presión medida a la toma del aire E debe estar dentro de los limites del campo de
trabajo del presostato. En caso contrario, destornillar la tuerca de bloqueo del tornil-
lo F y rodarlo progresivamente: a la derecha para disminuir la presión; a la izquierda
para aumentarla. Al final atornillar la tuerca de bloqueo.
REGLAJE DEL PRESOSTATO GAS DE MÍNIMA PRESIÓN
Destornillar y quitar la tapa M. - Posicionar el regulador N a un valor igual al 60% de
la presión nominal de alimentación el gas (ej. para gas nat. con pres. nom. de alim. de
20 mbar, regulador regulado al valor de 12 mbar; para G.P.L. con pres. nom. de alim.
G30-G31 30/37 mbar, regulador regulado al valor 18). - Remontar la tapa M y fijarla.
SOLO BLU 700 P
TRANSICIÓN DE GAS NAT. A GLP: quitar el disco anterior de la cabeza de combustión
TRANSICIÓN DE GLP A GAS NAT.: montar el disco anterior sobre la cabeza de combustión
Para calcular la potencia de funcionamiento, en kW, del quemador, proceder de la
manera siguiente:
Comprobar al contador la cantidad de litros suministrados y la duración, en segundos,
de la lectura, luego proceder al calculo de la potencia con la formula siguiente:vd
CALCULO DE LA POTENCIA DE FUNCIONAMIENTO DEL QUEMADOR
e
x f = kW
s
e = Litros de gas
s = Tiempo en segundos
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
presostato arie
presostato gas
REGULACION CABEZA DE COMBUSTION
La regulación de la posición de la cabeza de combustión es
efectuada para obtener el mejor rendimiento de la combu-
stión. En caso de instalaciones con caudales mínimos, la
cabeza es arredrada, con
caudales máximos es ade-
lantada.
Ejecución: aflojar el tornil-
lo de fijación da la palanca
A y mover la palanca hasta
conseguir la posición que se
necesita; al fin atornillar el
tornillo A.
