Ecoflam MAX GAS 70 P User Manual

19
www.ecoflamburners.com
IT
420010372804
Simbolo Descrizione
Aspetta una richiesta di calore
Valvole gas
Aspetta il pressostato aria all'avvio del bruciatore
Motore acceso
Trasformatore di accensione acceso
Fiamma presente
R - Pulsante di reset + led
segnalazione blocco.
RJ45 - Connettore per collegamento
PC(diagnostica, fornita
separatamente).

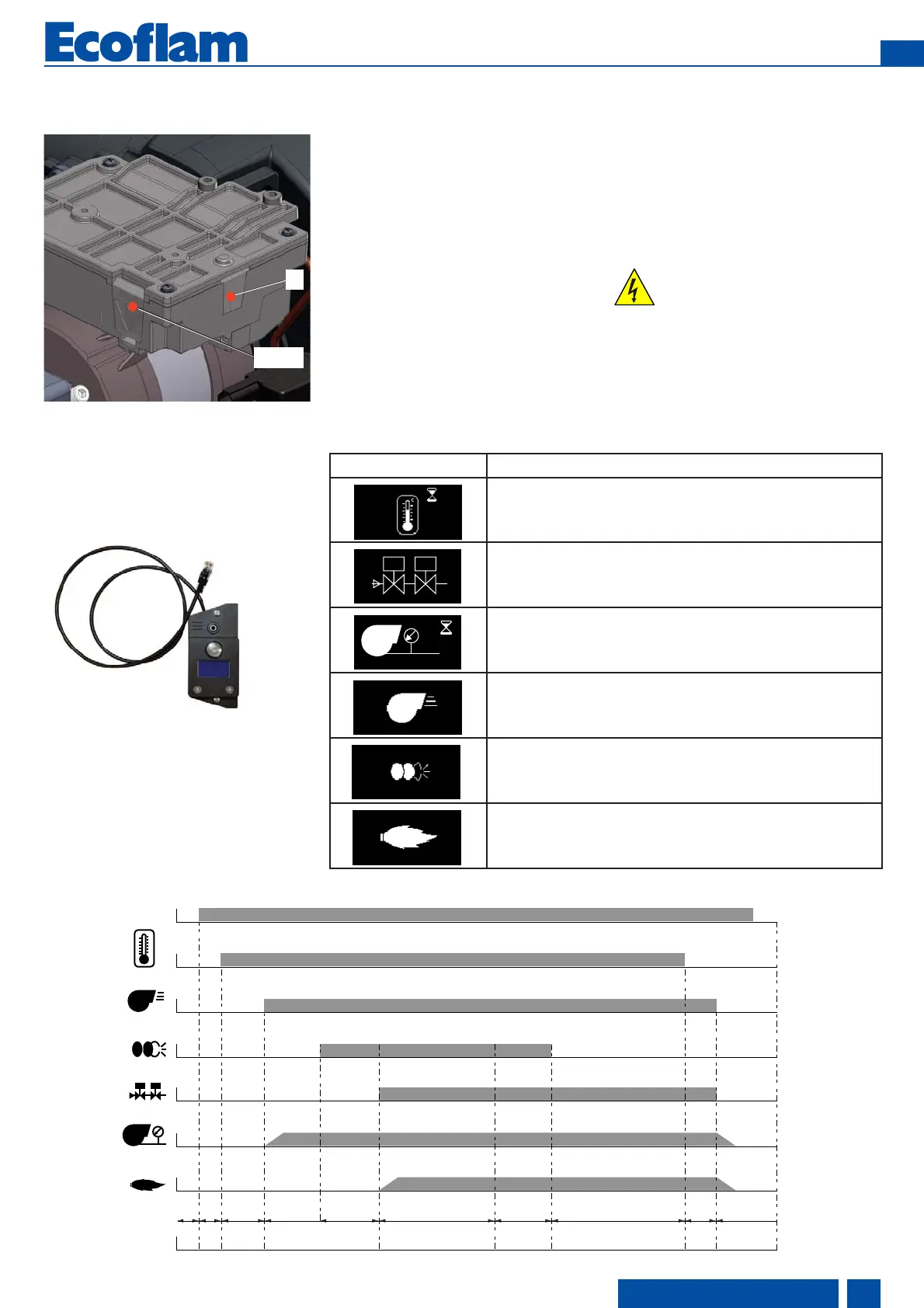

Funzione  Programmatore di comando e sicurezza EBCU GAS
KIT E-BCU
tool diagnostico
(non incluso)
LINE
1
Max 5s 33s 3s
25s
5s --- -< 1s
23 4 4’ 5 6 7 8 9
C
24s
Il programmatore di comando e sicurezza
gas E-BCU GAS comanda e sorveglia il
bruciatore ad aria soffiata. Grazie al pro-
gramma gestito dal microprocessore, si
ottengono tempi estremamente stabili, in-
dipendentemente dalle oscillazioni della
tensione di rete o della temperatura am-
biente. Il programmatore di comando e si-
curezza e progettato per essere sicuro in
caso di sottotensione. Se la tensione di
rete scende al di sotto del valore minimo
richiesto (170 V), il programmatore di co-
mando si disattiva senza alcun segnale
d'errore. Non appena la tensione supera i
178 V, il programmatore si riavvia automa-
ticamente.
Blocco e sblocco
Il programmatore di comando puo essere
bloccato (portato in condizione di anoma-
lia) e sbloccato (rimozione anomalia) me-
diante il pulsante R a condizione che nel
programmatore di comando sia presente
tensione di rete.
Prima del montaggio o dello
smontaggio del programmatore
di comando l'apparecchio
dev'essere a tensione nulla.
Il programmatore di comando
non dev'essere aperto nè
riparato.
R
RJ45
DANGER
