Función  Funciones generales de seguridad
Descripción del funcionamiento
Durante la primera activación, tras un
corte de tensión o en caso de parada de
seguridad tras una interrupción del
suministro de gas o tras una parada de 24
horas, comienza un tiempo de
preventilación de 24 s.
Durante el tiempo de preventilación:
- se vigila la presión de aire inyectado.
- control de la presencia de eventuales
señales de llama anómalas.
Transcurrido el tiempo de
preventilación
- el encendido entra en el circuito.
- la electroválvula principal y de seguridad
está abierta.
- arranque del quemador.
Vigilancia
La llama se vigila por medio de una sonda
de ionización. La sonda se monta, de
manera que quede aislada, en el cabezal
de gas y pasa a través del deflector a la
zona de llama. La sonda no debe estar en
contacto eléctrico con piezas que tengan
toma de tierra.
Si se produce un cortocircuito entre la
sonda y la masa del quemador, el
quemador indicará un fallo.
Durante el funcionamiento se crea una
zona ionizada en la llama de gas. Por esta
zona circula una corriente rectificada
hacia el extremo del quemador. La
corriente de ionización debe ser superior
a 1,5 μA.
Funciones de seguridad
- Si no se produce llama al arrancar el
quemador (salida de gas), el quemador se
interrumpira transcurrido el tiempo de
seguridad de 3 segundos y la valvula de
seguridad se cierra.
- En caso de fallar la llama durante el
funcionamiento, la alimentación de gas se
interrumpe en el espacio de un segundo.
Se inicia una nueva puesta en marcha. Si
el quemador se pone en marcha, continúa
el ciclo de funcionamiento. En caso
contrario se produce un bloqueo de
seguridad.
- En caso de falta de aire durante la
preventilación o el funcionamiento, se
produce el bloqueo de seguridad.
- En caso de falta de gas, el quemador no
se pondra en marcha o se detendra. A
continuacion tendra lugar un tiempo de
espera de 2 minutos. A continuacion
tendra lugar un nuevo intento de puesta
en marcha. Si sigue sin haber presion de
gas, tendra lugar un nuevo tiempo de
espera de dos minutos. El tiempo de
espera solo se interrumpira con un corte
de tension electrica del quemador. Tiempo
de espera: 3 x 2 min., seguido de 1 hora.
Parada de ajuste
- El termostato de regulación interrumpe
la solicitud de calor.
- Las válvulas de gas se cierran.
- La llama se apaga.
- El motor de ventilación se detiene.
- El quemador está listo para funcionar.

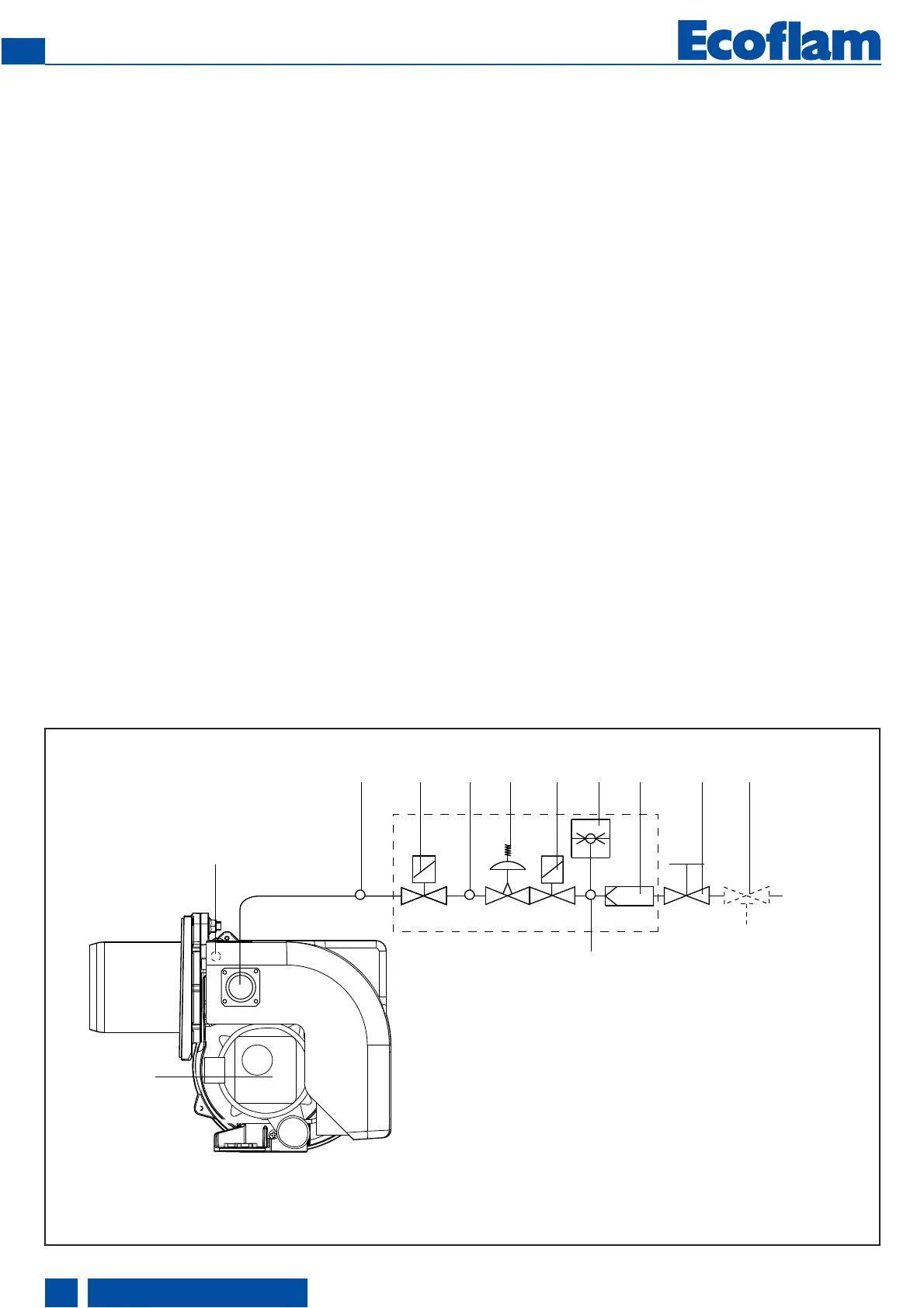

1108106
119.1
Y12104 F4119.1119 pBr Y13
119.2
F6
F4 Presóstato gas de minima
F6 Presóstato de aire
Y13 Electroválvula gas
Y12 Electroválvula gas de seguridad
1 Valvula de parada de seguridad de activacion termica (tiene
que montarla el instalador).
104 Regulador de presión
106 Filtro
108 Válvula manual de cierre (tiene que montarla el instalador).
119pBr Punto de medición de la presión del gas en la salida de la
válvula.
119.1 Punto de medición de la presión entre las válvulas de gas
119.2 Punto de medición de la presión de aire
