Ecoflam MAX GAS 70 P User Manual

0 5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
MAX GAS 70 P NATURAL GAS
-1,5
-1,0
-0,5
0,0
0
,
5
080706050403
0
1
0
4,5
1
5
5,2
5,5
6
6,3
6,5
6,8
7,0 7,3 7,5
2
3
5 7
1,5 2
9 12
2,5 3
22
www.ecoflamburners.com
IT
420010372804
Messa in funzione
 Regolazione del bruciatore
Diagrammi di pretaratura riportati in
appendice.
Prima di accendere il bruciatore regolatelo
secondo i valori di pre-taratura validi per
gas naturale e GPL. Questi valori sono
stati ricavati nel nostro laboratorio prove e
sono utili per la messa in funzione del
bruciatore, la regolazione deve poi essere
verificata utilizzando un analizzatore di
combustione.

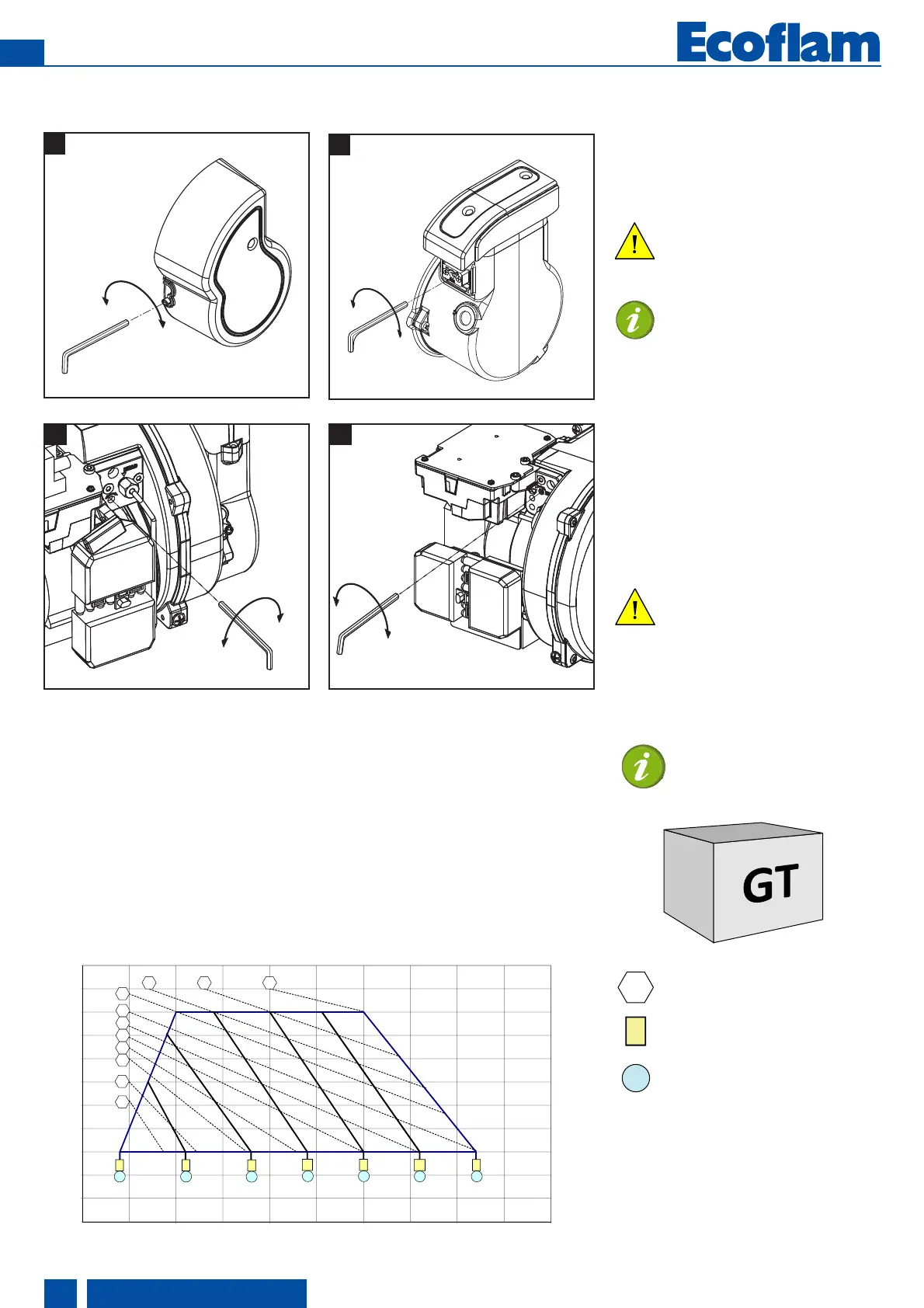

Come leggere i diagrammi e regolare il
bruciatore:
-determinate la potenza richiesta.
-determinate la contropressione in camera.
-ricavate la posizione della testa nel
diagramma e regolatela come da fig.B.
-ricavate la posizione della serranda aria
nel diagramma e regolatela come da fig.A.
pressione gas in camera di combustione (mbar)
potenza (kW)
pressione gas in testa misurata sulla
curva (mbar)
posizione testa
posizione serranda aria
+
-
A
+
-
+
-
B
+
-
A
+
-
+
-
B
MAX GAS 40 P
MAX GAS 70-120 P
MAX GAS 40 P
MAX GAS 70-120 P
Ottimizzazione dei valori di
combustione
La taratura di fabbrica dovrà essere
modificata a seconda della potenza
richiesta.
N.B. rispettate il valore minimo della
temperatura fumi specificato dal
costruttore dellla caldaia per evitare
la formazione di condensa.
Avvertenza: E’ raccomandata la
registrazione dei dati di prima
messa in funzione.
Regolazione dell'aria (A).
Agire sulla vite in figura:
• ruotando in senso orario, la portata
aumenta.
• ruotando in senso antiorario, la portata
diminuisce.
Regolazione della testa di
combustione (B).
Agire sulla vite in figura:
• ruotare con una chiave esagonale
fino a raggiungere il valore desiderato
(indice da 0 a 4,5).
WARNING
Pericolo di deflagrazione:
durante le operazioni di
regolazione, verifi care
costantemente le emissioni di
CO, CO2 e l’indice di fumosità. In
presenza di formazioni di CO modi ficare i
valori della combustione. Il valore
massimo di CO non deve superare i
50ppm.
DANGER
Regolazione della valvola gas
Regolate le valvole gas in base
alle istruzioni del manuale della
rampa gas.
