49
www.ecoflamburners.com
420010372804
RU
R Кнопка сброса + светодиод
сигнализации
блокирования.
RJ45 Разъём для подключения
ПК (для диагностики,
поставляется отдельно).

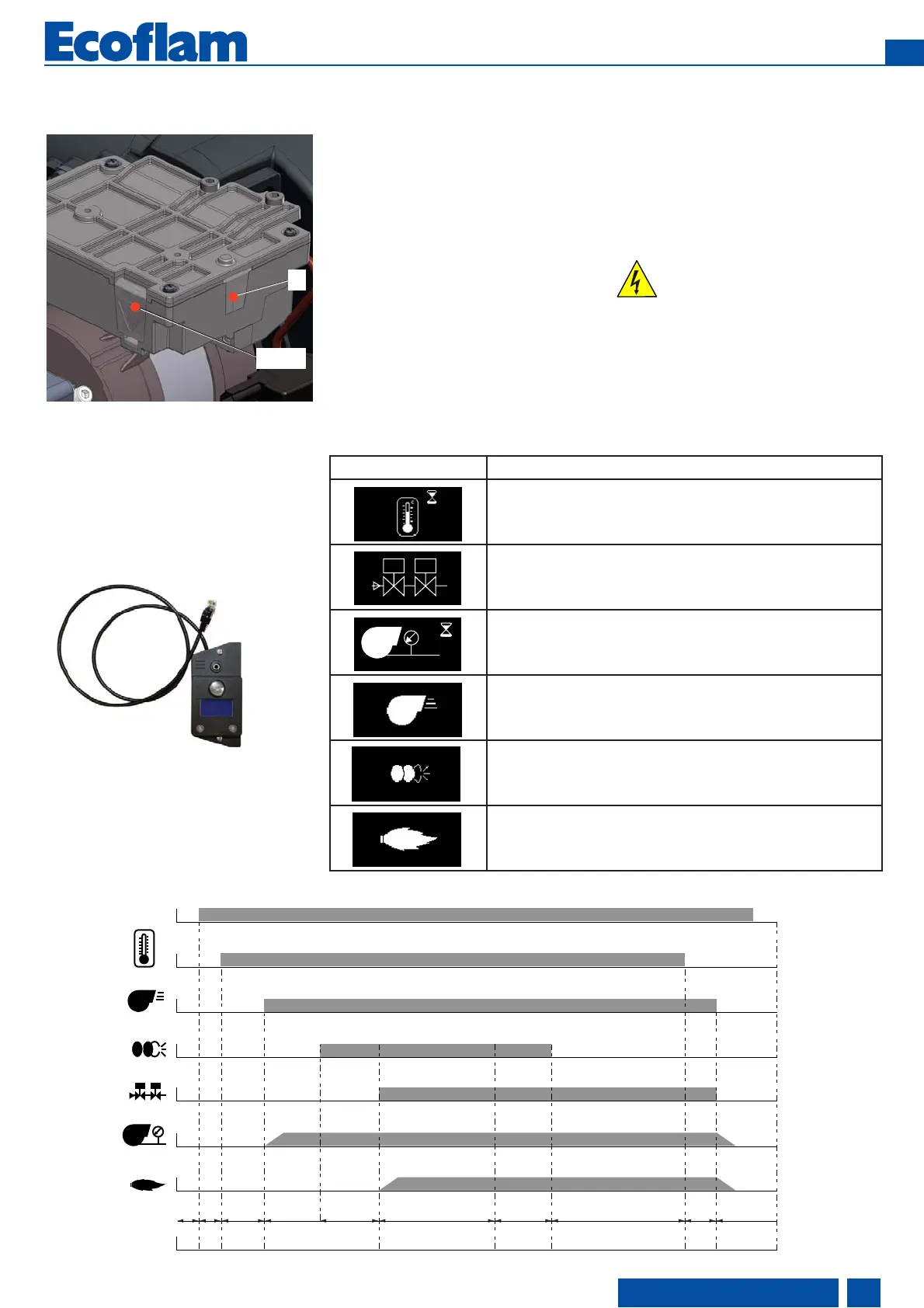

Функционирование  Блок управления EBCU GAS
Комплект E-BCU
инструмент для
диагностики
(не входит в
комплект поставки)
LINE
1
Max 5s 33s 3s
25s
5s --- -< 1s
23 4 4 5 6 7 8 9
C
Символ Описание
Ожидание запроса на нагрев котла
Газовый клапан
Ожидание включения реле давления воздуха при пуске
Питание электродвигателя
Подача напряжения на устройство розжига
Пламя присутствует
24s
Блок управления E-BCU GAS отслежи-
вает и управляет работой горелки с воз-
душным наддувом. Благодаря тому, что
ход программ управляется микропро-
цессором, обеспечивается стабиль-
ность временных периодов, независимо
от изменения напряжения электросети
и окружающей температуры. Блок за-
щищен от падения электрического на-
пряжения. Если напряжение сети
падает ниже минимального значения
(170 B), блок управления выключается
и подает аварийный сигнал. Как только
напряжение превысит 178 В, блок
управления включается автоматически.
Блокировка и разблокировка
Блок может быть заблокирован (пере-
ход в режим безопасности) кнопкой раз-
блокировки R и разблокирован (сброс
неисправности) при условии, что блок
находится под напряжением.
Перед тем, как осуществить
монтаж или демонтаж блока,
отключите устройство от
электропитания. Открывать
блок или производить
ремонтные работы запрещено!
R
RJ45
DANGER
