pag.5
A LB 1371 Multicalor 45 ÷ 140
Diagnosi errore
Messaggio errore Codice lampeggio Possibile guasto
blocco ❘ ❙ ❙ ❙ ❙ entro tempo di sicurezza
tempo di sicurezza blocco fiamma non prodotta
interruttore controllo ❘ ❙ ❘ ❘ ❘ interuttore controllo
aria in posizione chiusa aria contatto saldato
interruttore controllo ❘ ❘ ❘ ❙ ❙ interuttore controllo aria non
aria time-out si chiude nel tempo specificato
interruttore controllo ❘ ❘ ❘ ❘ ❙ interuttore controllo aria si
aperto apre all’avviamento o durante il
funzionamento
perdita di fiamma ❙ ❙ ❙ ❙ ❘ perdita di fiamma durante il
funzionamento
Codice lampeggio per blocco manuale
manuale/esterno ❘ ❘ ❙ ❙ ❙ ❙ ❙ ❙ ❙ ❙
blocco (vedere anche terzo blocco e risettaggio)
ASPIRAZIONE
RITORNO
VgS
Vg2
Vg1
VG
VGS
1
2
3
4
5
6
98
7

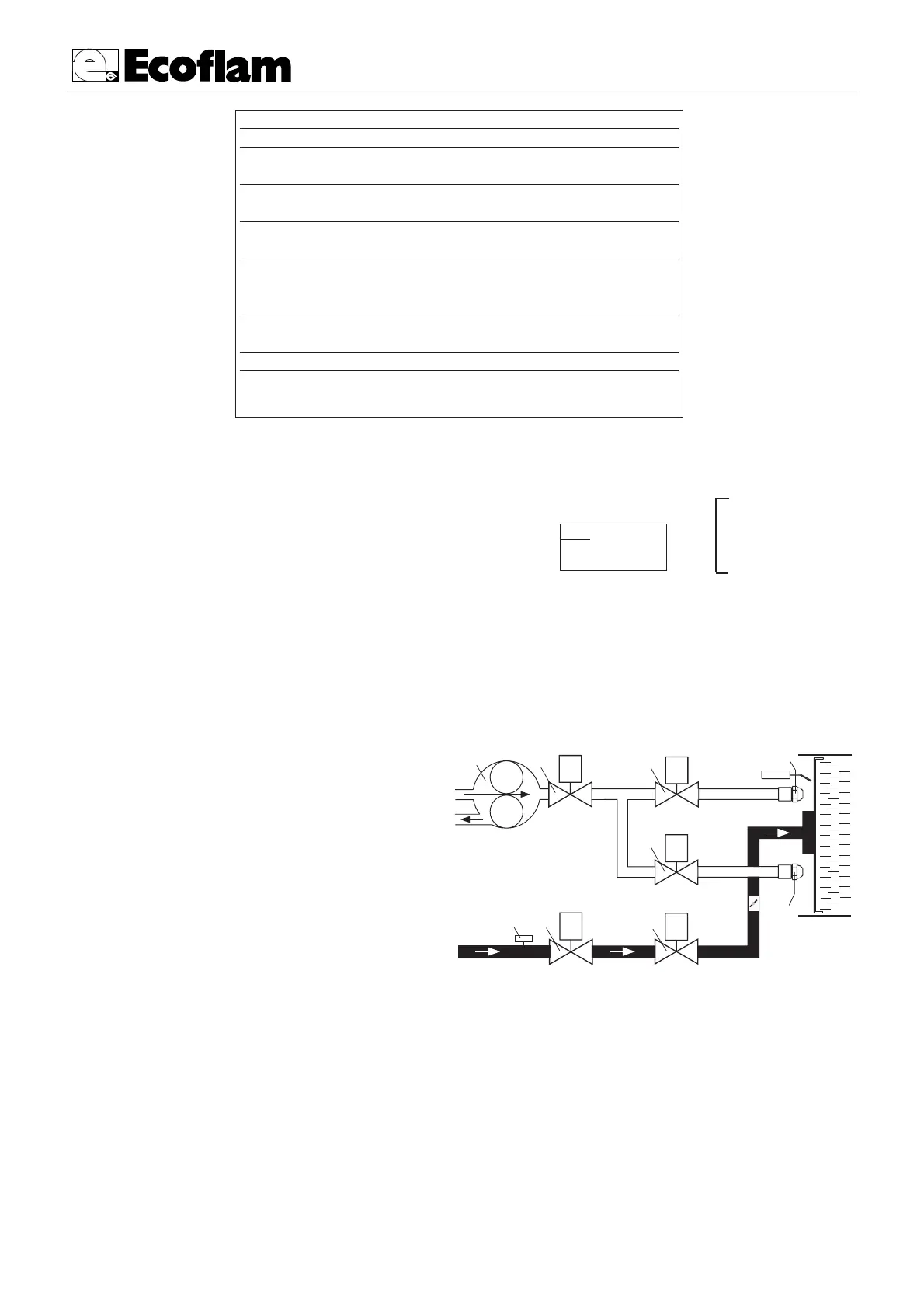

CIRCUITO IDRAULICO GAS
1 - POMPA
2 - VALVOLA GASOLIO DI SICUREZZA
3 - VALVOLA GASOLIO 1° STADIO
4 - VALVOLA GASOLIO 2° STADIO
5 - UGELLO 1° STADIO
6 - UGELLO 2° STADIO
7-PRESSOSTATO GAS
8-VALVOLA GAS DI SICUREZZA
9-VALVOLA GAS
Per calcolare la portata di funzionamento, in kW, del bruciatore, procedere nel modo seguente:
Controllare al contatore la quantità di litri erogati e la durata, in secondi, della lettura, quindi procedere
al calcolo della portata secondo la seguente formula:
CALCOLO DELLA PORTATA DI FUNZIONAMENTO DEL BRUCIATORE
e
x f = kW
s
e = Litri di gas
s = Tempo in secondi
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
