ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ И ЭКСПЛУАТАЦИИ СИСТЕМ ОБРАТНОГО ОСМОСА
ECOSOFT ROBUST 1000, ROBUST 1500, ROBUST PRO, ROBUST 3000
Данное руководство является интеллектуальной собственностью компании Ecoso. Копирование и перепечатка запрещены. © 2017

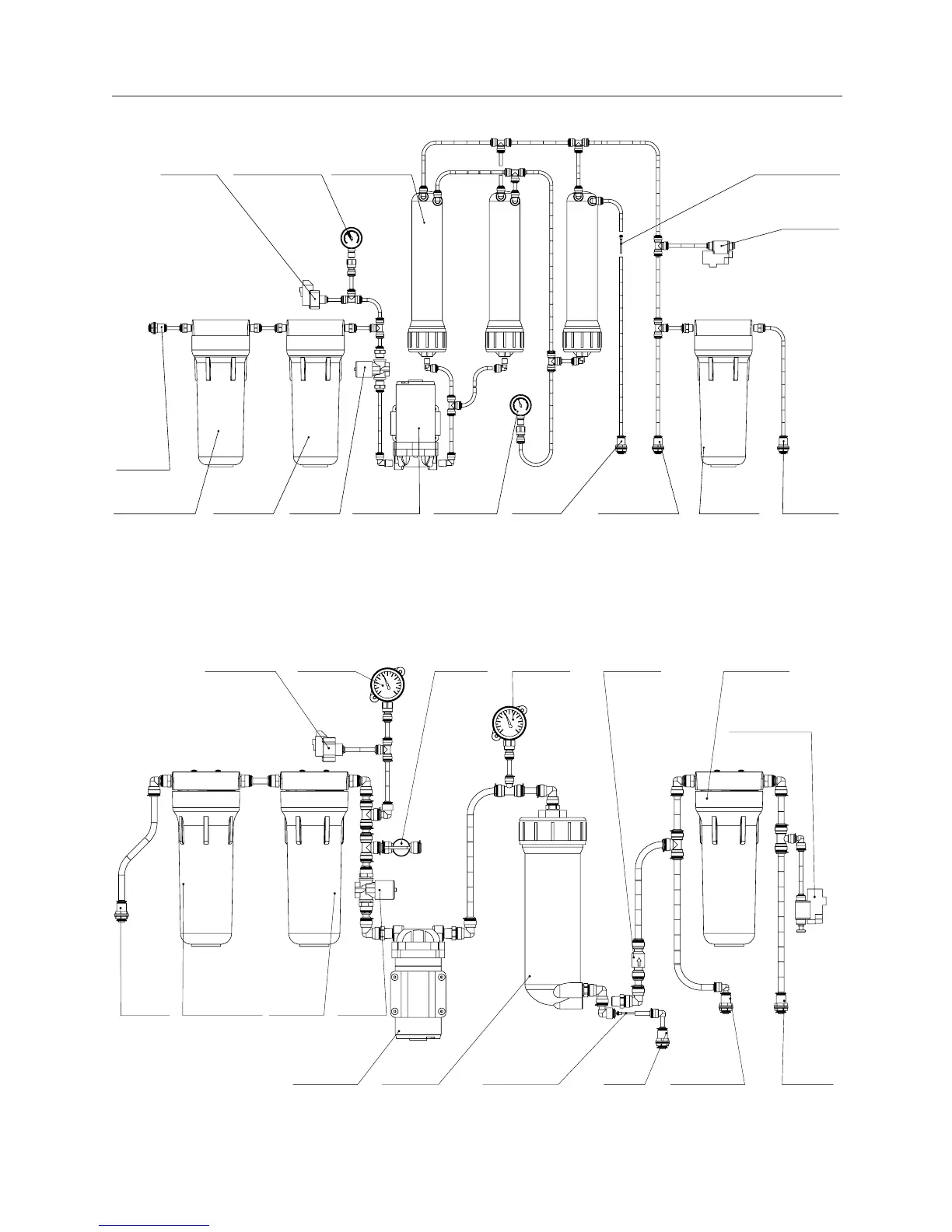

Рисунок 2. Схема системы RObust 1000
Рисунок 3. Схема системы RObust 1500
Входной
штуцер
1/4''
Фильтр
механической
очистки
Угольный
фильтр
Реле
низкого
давления
Манометр
давления
после фильтра
Входной
клапан
Помпа
повышения
давления
Мембранный
элемент
Манометр
давления
в системе
Реле
высокого
давления
Угольный
фильтр
Штуцер
сброса
1/4''
Штуцер
подключения
бака
1/4''
Штуцер
выхода
пермеата
1/4''
Ограничитель
потока
Входной Фильтр
штуцер
3/8''
механической
очистки
Угольный
фильтр
Угольный
фильтр
Манометр давления
после фильтра
Реле низкого
давления
Входной
клапан
Манометр
давления
в системе
Штуцер
сброса
1/4''
Штуцер
подключения
бака 3/8''
Штуцер
пермеата
3/8''
Реле высокого
давления
Обратный
клапан
Мембранный
элемент
Ограничитель
потока
Помпа
повышения
давления
Кран
промывки
