ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ И ЭКСПЛУАТАЦИИ СИСТЕМ ОБРАТНОГО ОСМОСА
ECOSOFT ROBUST 1000, ROBUST 1500, ROBUST PRO, ROBUST 3000
Данное руководство является интеллектуальной собственностью компании Ecoso. Копирование и перепечатка запрещены. © 2017
Входной
штуцер
3/8''
Угольный
фильтр
Входной
клапан
Манометр
давления
после фильтра
Реле низкого
давления
Помпа
повышения
давления
Мембранный
элемент
Манометр
давления
в системе
Ограничители
потока
Штуцер
сброса
1/4''
Реле
высокого
давления
Угольный
фильтр
Штуцер
подключения
бака
3/8''
Штуцер
пермеата
3/8''
Кран
промывки

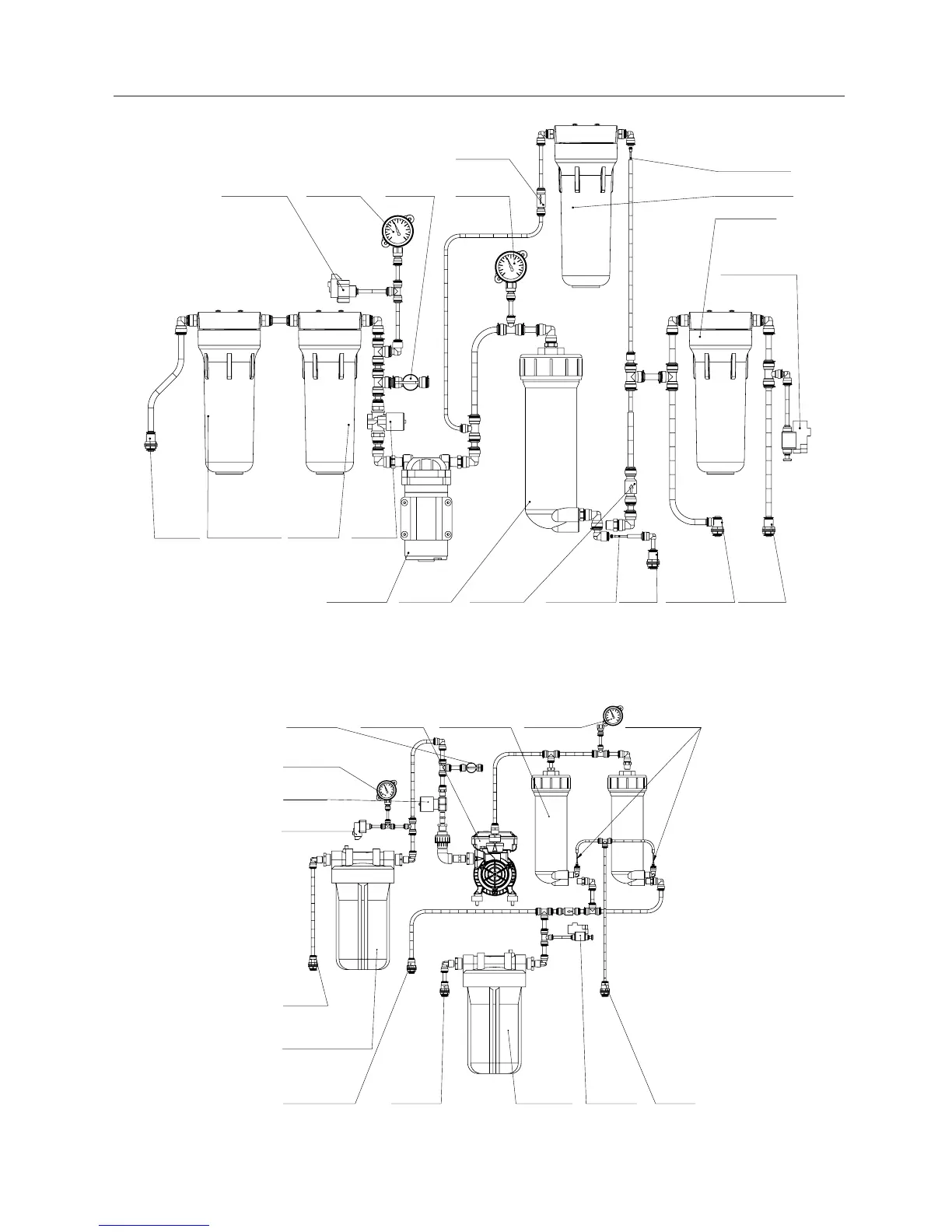

Рисунок 5. Схема системы RObust 3000
Входной Фильтр
штуцер
3/8''
механической
очистки
Угольный
фильтр
Манометр
давления
после фильтра
Реле низкого
давления
Входной
клапан
Обратный
клапан
Манометр
давления
в системе
Ограничитель
потока
Штуцер
сброса
1/4''
Штуцер
подключения
бака 3/8''
Штуцер
пермеата
3/8''
Реле высокого
давления
Угольный фильтр
Фильтр RObustPro
Обратный
клапан
Мембранный
элемент
Ограничитель
потока
Помпа
повышения
давления
Кран
промывки
Рисунок 4. Схема системы RObust PRO
