EcoWater eVOLUTION Series - Page 53

53
zaciskowy
zawór
by-pass 3/4”
zaciski
przewody giętkie
(BSP) 1”
RYS. 3C
KLIPSOWY ZAWÓR
BY-PASS 3/4”
zaciski
wlot do zaworu
przewody giętkie
(BSP) 1”
nasmarowane
pierścienie
uszczelniające (2)
RYS. 3D
KOLANKA 3/4”
kolanka
wlot do
zaworu
nasmarowane
pierścienie
uszczelniające (2)
gwintowany
zawór
by-pass 3/4”
zaciski
przewody giętkie
(BSP) 1”
RYS. 3B
GWINTOWANY ZAWÓR
BY-PASS 3/4”
wlot do
zaworu
nasmarowane
pierścienie
uszczelniające (2)
zaciski
ZAWÓR BY-PASS 1”
RYS. 3A
przewody giętkie
(BSP) 1”
złączki
instalacyjne
zaciski
zaciski
zawór
by-pass 1”
wlot do
zaworu
nasmarowane
pierścienie
uszczelniające (4)

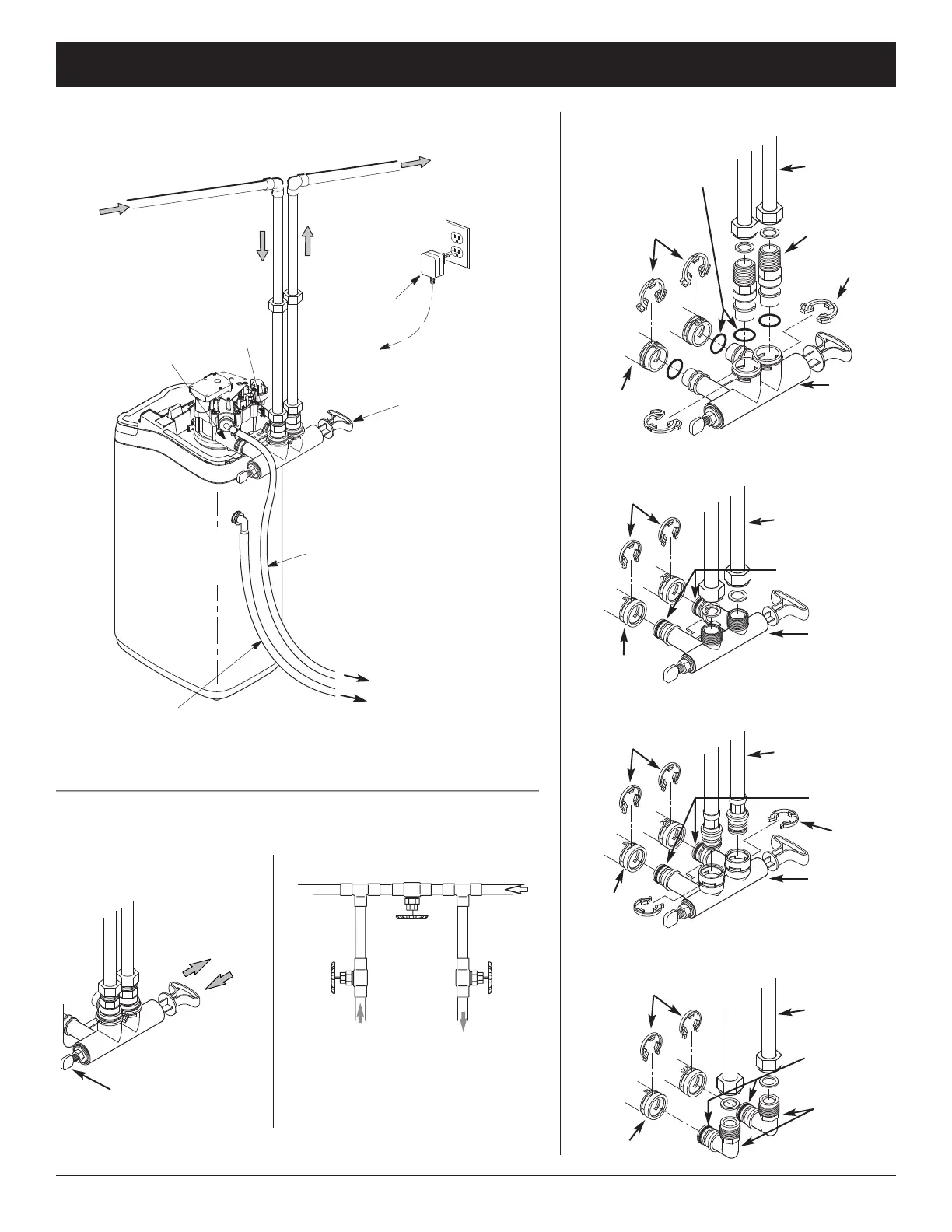

Ilustracje montażu
ECOWATER
S Y S T E M S
Polski
RYS. 2B
OPCJE DOTYCZĄCE OBEJŚCIA
obejście 3-zaworowe
RYS. 2A
zawór
obejściowy
zawór
wylotowy
zawór
wlotowy
z
uzdatniacza
do
uzdatniacza
= aby URUCHOMIĆ SYSTEM:
- otworzyć zawór wlotowy i wylotowy
- zamknąć zawór obejściowy
= aby URUCHOMIĆ OBEJŚCIE:
- zamknąć zawór wlotowy i wylotowy
- otworzyć zawór obejściowy
Zawór by-pass
EcoWater Systems
WYCIĄGNĄĆ,
aby URUCHOMIĆ
SYSTEM
(normalna praca)
WCISNĄĆ,
aby włączyć
OBEJŚCIE
Pokrętło regulacji
twardości –obracać w
lewo w celu zwiększenia
stopnia twardości
uzdatnianej wody
RYS. 1
TYPOWA INSTALACJA
gniazdo elektryczne
220 - 240 V, 50 Hz
przewód przelewowy
zbiornika solankowego
(nie podnosić)
wąż spustowy zaworu
(nie podnosić na wysokość
powyżej 2,5 m)
UWAGA: W celu zapewnienia
przejrzystości rysunku nie
pokazano pokrywy górnej
i panelu sterowania.
zawór by-pass
EcoWater Systems
WYLOT
WLOT
zasilacz
(załączony do
urządzenia)
przewód
zasilania do
sterownika
TWARDA
WODA
WODA
UZDATNIONA
G
Ł
Ó
W
N
Y
P
R
ZE
W
Ó
D
ZA
S
IL
A
N
IA W
O
D
Ą
URZĄDZENIE DO
UZDATNIANIA/
ZMIĘKCZANIA
WODY
Do odpływu -
zapewnić szczelinę
powietrzną, 4 cm
