ࣁ࣮ࢻ࢙࢘࢔࢖ࣥࢫࢺ࣮ࣝ࢞࢖ࢻ

࢖ࣥࢫࢺ࣮ࣝᡭ㡰

ᡭ㡰㸯㹁㹎㹓࡜㹁㹎㹓ࢡ࣮࣮ࣛࡢ࢖ࣥࢫ

ࢺ࣮ࣝ㸸

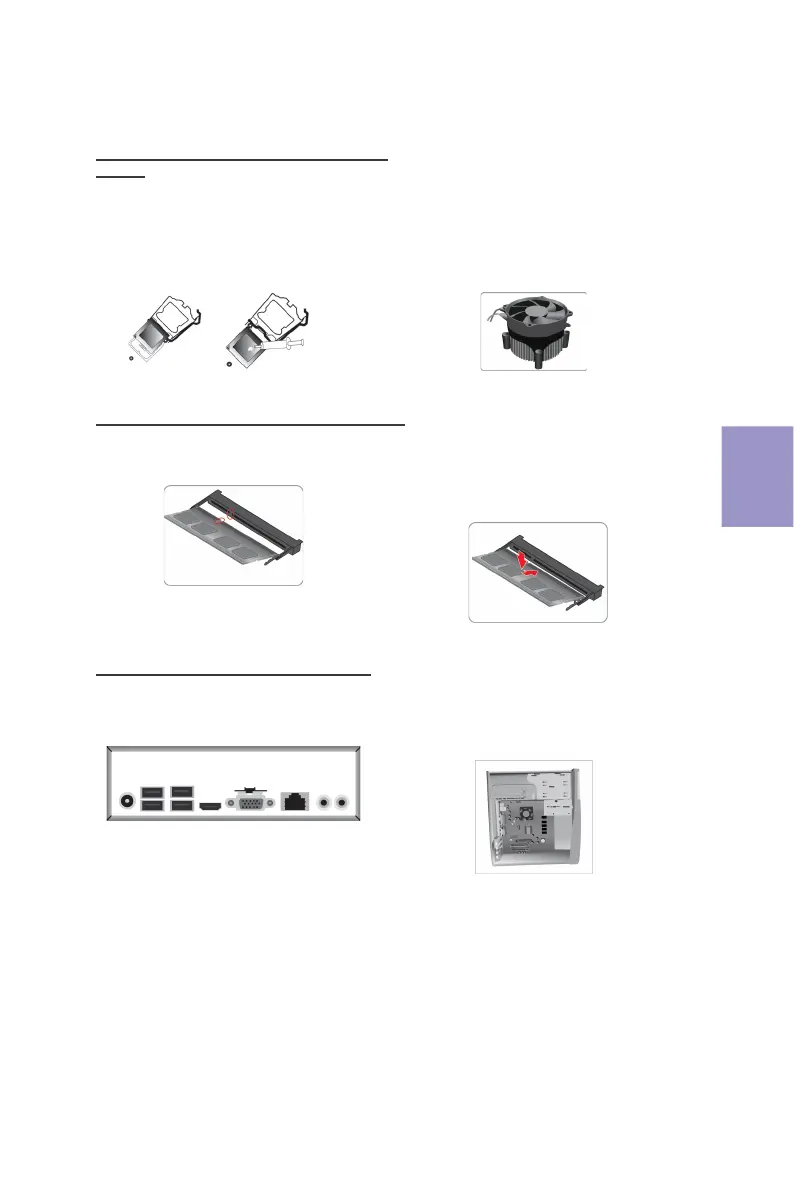

1-2. ＣＰＵファンの留め具を回転させてマザー

ボードのスルーホールに押し入れ、ＣＰＵファ

ンを適切な位置に設置します。ＣＰＵクーラー

の電源コネクタをＣＰＵ＿ＦＡＮコネクタに接

続します。

ᡭ㡰㸰࣓ࣔࣜࣔࢪ࣮ࣗࣝࡢ࢖ࣥࢫࢺ࣮ࣝ㸸

ᡭ㡰㸱࣐ࢨ࣮࣮࣎ࢻࡢ࢖ࣥࢫࢺ࣮ࣝ㸸

3-2. Ｉ／Ｏプレートにマザーボードを位置決め

し、ケース内に配置します。ネジでマザーボー

ドをケースに固定します。

日本語

3-1. ケースの背面Ｉ／Ｏプレートをマザーボ

ードに付属のＩ／Ｏシールドと交換します。

1-1. ソケットからレバーを上に引きます。

ＣＰＵの端をＣＰＵソケットの凹んだ端に合

わせます。ＣＰＵを適切な位置にそっと配置

します。ＣＰＵの表面に熱伝導グリスを均一

に塗布します。

2-2. メモリモジュールをスロットに挿入し、それ

が正しく座るまで押し下げます。スロットのラッ

チがDIMMモジュールの端にしっかりとはまっ

ていることを確認します。

1-1. DIMMモジュールのエッジコネクタの切り

欠きをDIMMスロットのノッチに合わせます。

ECS H310CH5-TI2 User Manual
