快速入门指南
– 2 –

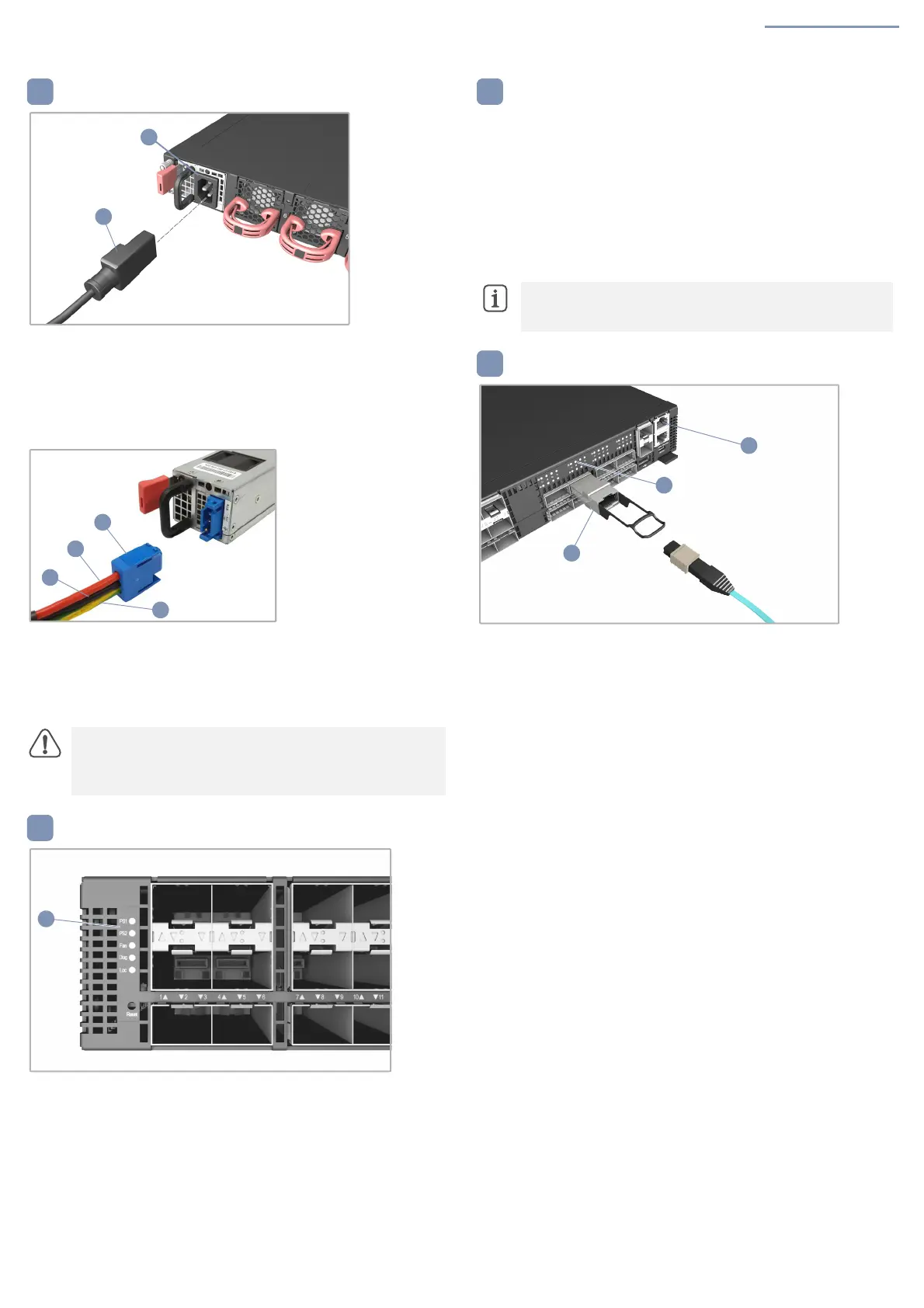

连接电源
1. 将一个或两个 AC 或 DC PSU 安装在交换机中。
此交换机最多支持 2 个 PSU，并且它们的气流方向必须与所
安装的风扇架相符。
2. 将外部 AC 或 DC 电源连接到 PSU。
1. Positronic PLA03F7000/AA 连接器
2. DC 回路
3. -36 – -72 VDC
4. 接地
检查交换机运行
1. 通过系统 LED 检查交换机的基本运行。
若运行正常， PSU1/PSU2 和 Fan 等 LED 都应显示绿色。
执行初次系统启动
1. 如果网络操作系统 (NOS) 安装程序位于网络服务器中，应首
先使用 100欧姆的 5、5e类或以上双绞线将 RJ-45管理(Mgmt)
端口连接到网络。（NOS安装程序位于相连的存储装置中时不
需要。）
2. 启动交换机。等待 ONIE 软件找到和执行 NOS 安装程序，然
后等待安装程序加载 NOS 软件映像。
以后交换机启动时将跳过 ONIE 而直接运行 NOS 软件。
连接网线
1. 对于RJ-45管理端口，连接100欧姆5、5e类或以上的双绞线。
2. 将 DAC 线连接到 SFP28/QSFP28 插槽。或者先将 SFP28/
QSFP28 收发器安装到插槽，然后将光缆连接到收发器端
口。
3. 建立连接后，检查端口状态 LED，确保连接正常。
对于 SFP28 端口 :
■
绿色 — 25 Gbps 模式
■
黄色 — 10 Gbps 模式
每个
QSFP28
端口有四个
LED
，在以下模式中指示正常连接
:
■
1 LED 绿色 — 100 Gbps 模式
■
1 LED 蓝色 — 40 Gbps 模式
■
1-4 LED 黄色 — 25 Gbps 突破模式 （四通道）
■
1-4 LED 紫色 — 10 Gbps 突破模式 （四通道）
小心： 使用 UL/IEC/EN 60950-1 认证电源连接到 DC 转
换器，使用 #14 AWG（对于 -36 VDC 到 -72 VDC PSU）
线连接到 DC PSU。
注意： 请参考网络操作系统 (NOS) 安装程序和 NOS 文档
以详细了解软件选项和如何设置 ONIE。
