– 1 –

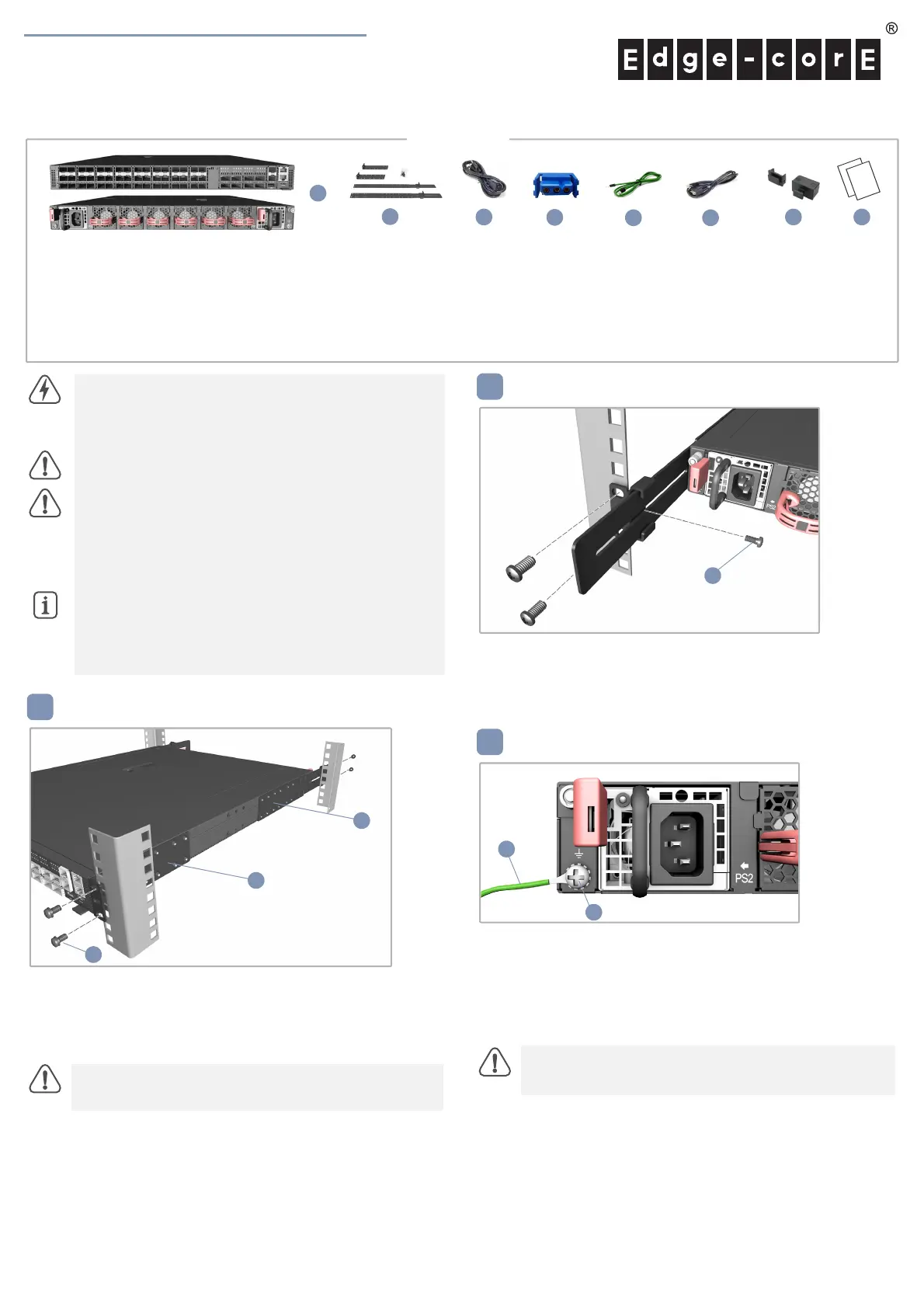

快速入门指南
安装支架
1. 使用四个随附的支架螺丝将各个前柱和后柱支架安装到交换
机。
2. 使用机架附带的螺丝和笼具 / 夹子螺母将交换机固定在机架
中。
调整后柱支架吊耳
1. 使用随附的定位螺丝固定后柱支架吊耳的位置。
您可以调节后柱支架吊耳以适合 56 cm 到 75 cm 的不同机架
深度。
将交换机接地
1. 确保机架已正确接地并符合 ETSI ETS 300 253 规范。确认到
机架上接地点的电力连接良好 （未经过油漆或绝缘表面处
理）。
2. 将接地线 (#14 AWG) 连接到交换机后面板上的接地点。然后
将的另一端连接到机架接地端。
警告： 为了可以更安全的使用与安装机台，请务必使用
AS7326-56X 随货附赠的配件，避免导致设备损坏或其他风
险产生。使用未经批准的配件造成的任何损坏，均不在保修
范围内。
小心： 必须将设备安装在限制访问的位置。
小心： 本交换机包括插入式电源 (PSU) 以及安装在其机
箱中的风扇架模块。所有已安装模块都要求合适的气流
方向。即，如果安装的电源模块有从前到后 (F2B) 的气
流通过，则所有安装的风扇架模块也必须有 F2B 气流通
过。
注意： 本交换机上已预装了 Open Network Install
Environment (ONIE) 软件安装程序，但没有交换机软件
映像。在以下网站可以找到有关兼容交换机软件的信息：
www.edge-core.com。
小心： 将此交换机安装在机架中时需要两个人。一个人应
在机架中托住交换机，另一个人使用机架螺丝固定它。
小心： 必须在所有电源连接都断开的情况下才能移除接地
连接。
E092019-CS-R03
150200001993A
www.edge-core.com
1. 25G 以太网交换机 AS7326-56X
2. 机架安装套件 —2 个前柱支架， 2 个后柱支架， 20 个螺
丝， 2 个耳锁定螺丝
3. 电源线 （仅随交流电源附带）
4. DC 电源转接头 （仅随 48 VDC 电源附带）
5. 接地线 （仅随直流电源附带）
6. 控制台线 — RJ-45 转 DB-9
7. 防尘盖套件 — 对于 QSFP28 端口为 8 个， SFP28 端口为
50 个
8. 文档 —
快速入门指南
（本文档）以及
安全和管制信息
AS7326-56X
1
25G 以太网交换机
2
3
4
7
8
5 6
