– 1 –

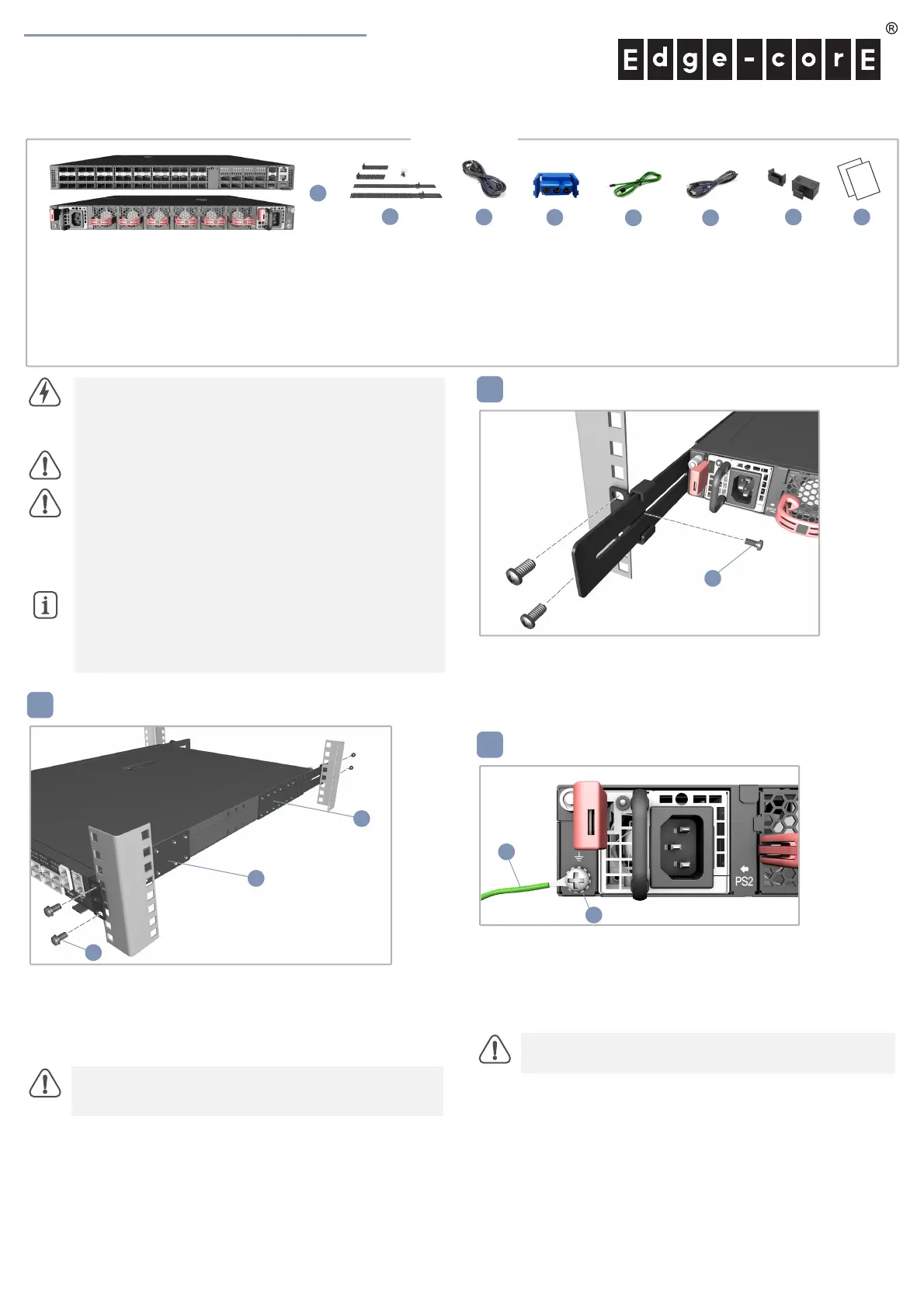

快速入門指南
安裝托架
1. 利用四個所附之托架螺絲，將前柱和後柱托架安裝在交換器
上。
2. 使用隨機櫃提供的螺絲及籠罩 / 夾片螺帽，將交換器固定在
機櫃上。
調整後柱托架固定片
1. 利用所附的定位螺絲，鎖緊後柱托架固定片位置。
您可以調整後柱托架固定片，裝配 56 cm 至 75 cm 不同的機
櫃深度。
將交換器接地
1. 請確保機櫃正確接地，並符合 ETSI ETS 300 253。確認與機
櫃接地點間有良好的電氣連接性 （無油漆或絕緣表面處理）。
2. 將接地線 （#14 AWG）安裝在交換器後面板接地點上。接下
來，將接地線另一端連接至機櫃接地。
警告： 為了可以更安全的使用與安裝機台，請務必使用
AS7326-56X 隨貨附贈的配件，避免導致設備損壞或其他
風險產生。 使用未經批准的配件造成的任何損壞，均不在
保修範圍內。
注意：裝置必須安裝在限制進入地點。
注意：交換器包含安裝在其機箱中的插入式電源（PSU）
和風扇托盤模組。所有已安裝之模組氣流方向，必須一
致。亦即，若已安裝之電源模組具有從前到後（F2B）氣
流方向，則所有已安裝之風扇托盤模組也必須具有 F2B
氣流方向。
說明： 交換器上有預載入的開放網路安裝環境 （ONIE）
軟體安裝程式，但沒有交換器軟體映像檔。關於相容交
換器軟體的資訊可參閱：
www.edge-core.com。
注意： 需要兩個人，將交換器裝到機櫃上。一個人應將交
換器放到機櫃中，而另一個人使用機櫃螺絲將其固定。
注意： 在切斷所有電源接線前，不得移除接地連接。
E092019-CS-R03
150200001993A
www.edge-core.com
1.
25G
乙太網路交換器
AS7326-56X
2. 機櫃安裝套件 —2 個前柱托架、2 個後柱托架、20 個螺絲
和 2 個固定片鎖定螺絲
3. 電源線 （僅 AC PSU 隨附）
4. DC 電源轉接頭 （僅 48 VDC PSU 隨附）
5. 接地線 （僅 DC PSU 隨附）
6. 控制電纜－ RJ45 轉 DB-9
7. 防塵蓋套件 —8 個用於 QSFP28 連接埠和 50 個用於
SFP28 連接埠
8. 文件－
快速入門指南
（本文件）及
安全及法規資訊
AS7326-56X
1
25G 乙太網路交換器
2
3
4
7
8
5 6
