快速入門指南
– 2 –

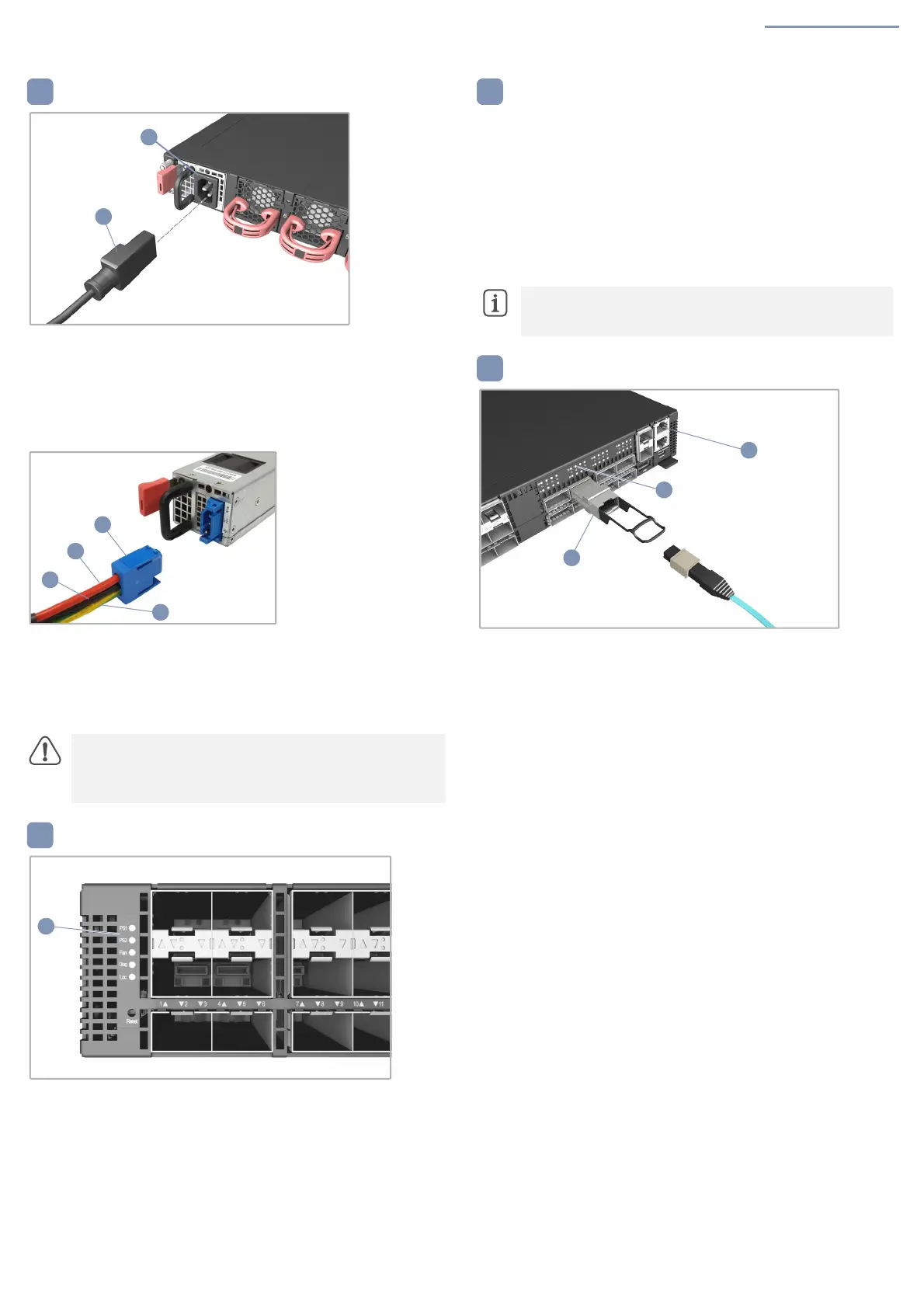

連接電源
1. 在交換器中安裝 1 個或 2 個 AC 或 DC PSU。
交換器最多可支援兩個 PSU，其氣流方向必須與已安裝之風
扇托盤一致。
2. 將外部 AC 或 DC 電源連接至 PSU。
1. Positronic PLA03F7000/AA 接頭
2. DC 回流
3. -36 – -72 VDC
4. 接地
確認交換器操作
1. 檢查系統 LEDs，確認交換器基本操作。
正常操作時，PSU1/PSU2 及 Fan LED 均應為綠燈。
執行初次系統啟動
1. 若網路作業系統 （NOS）安裝程式位於網路伺服器，先使用
100-ohm 第 5 類、5e 類或更優之雙絞線電纜，連接 RJ-45 管
理（Mgmt）埠至網路。（若 NOS 安裝程式位於所附儲存設備
中，則不需要。）
2. 啟動交換器。等待 ONIE 軟體找尋並執行 NOS 安裝程式，並
等待安裝程式載入 NOS 軟體映像檔。
之後交換器啟動時，會跳過 ONIE，直接運行 NOS 軟體。
連接網路線
1. 使用 100-ohm 第 5 類、5e 類或更優之雙絞線電纜，連接至
RJ-45 管理埠。
2. 連接 DAC 電纜至 SFP28/QSFP28 插槽。或先將 SFP28/
QSFP28 收發器裝到插槽中，然後連接光纖電纜至收發器
埠。
3. 連接完成後，請檢查連接埠狀態 LED，確保連結有效。
SFP28 連接埠：
■
綠色－ 25 Gbps 模式
■
黃色－ 10 Gbps 模式
每個 QSFP28 連接埠有四個 LED，可指出在以下模式中的有
效連結：
■
1 個 LED 亮綠光－ 100 Gbps 模式
■
1 個 LED 亮藍光－ 40 Gbps 模式
■
1-4 個 LED 亮黃光－ 25 Gbps 突圍模式 （四道）
■
1-4 個 LED 亮紫光－ 10 Gbps 突圍模式 （四道）
注意： 使用 UL/IEC/EN 60950-1 認證電源連接至 DC 轉
換器，並使用 #14 AWG （用於 -36 VDC 至 -72 VDC
PSU）接地線連接至 DC PSU。
備註： 有關 ONIE 軟體選項和設置的詳細資訊，請參閱網
路作業系統 （NOS）安裝程式和 NOS 文件。
