DANSK

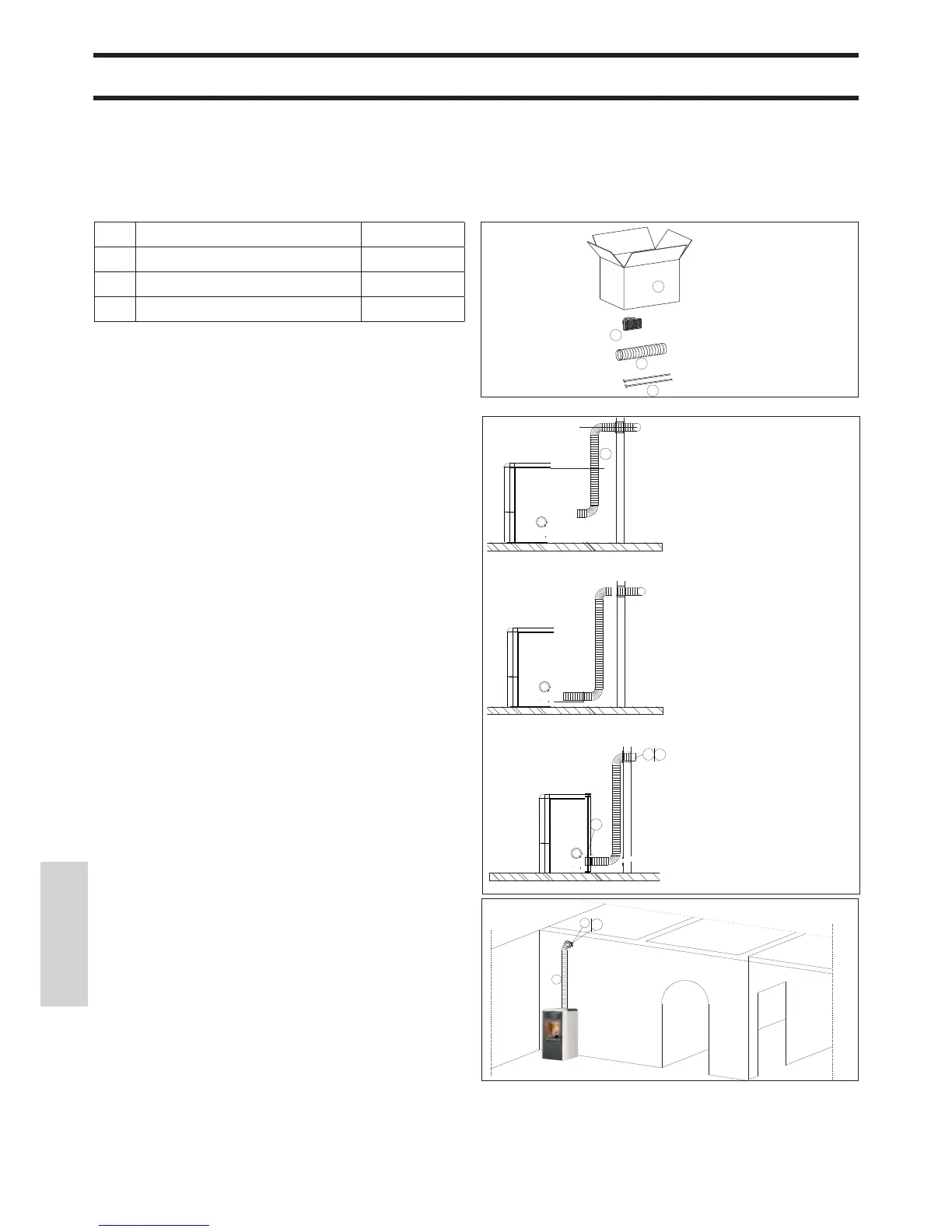

KANALISERING AF VARM LUFT
KIT 12 (cod. 778150) (optional)
VED KANALISERING AF VARM LUFT I ET TIL-
STØDENDE LOKALE, UDOVER INSTALLATIONSLO-
KALET
Opbygning:
a
Boks
n° 1
b
Rørledning Ø 8
n° 1
c
Afsluttende munding
n° 1
g
Slangefæstebånd
n° 2
g
f
d
c
b
a
e
NB.:
DET INDLEDENDE AFSNIT AF SLANGEN SKAL LIG-
GE HELT “UDGLATTET” FOR AT ELIMINERE DENS
FOLDER; PÅ DENNE MÅDE FORØGES DEN INTERNE
DIAMETER I ET OMFANG, SOM GØR PÅSÆTNING
NEMMERE.
Procedure:
- Defi nér brændeovnens placering i forhold til murerarbejdet
(fi g. a).
- Placér brændeovnen i den defi nitive position.
- Træk røret af aluminium (b), til kanalisering af den varme
luft, ud.
- Sæt røret af aluminium på den varme lufts udledningsmun-
ding på brændeovnens bagside (fi g. c), og fastgør båndet (g).
- Installér det afsluttende stykke (c) for enden af røret af
aluminium med båndet (g) (fi g. c), i lokalet, som skal opvar-
mes.
b
d
e
fi g. a
fi g. b
b
d
c
8
e
c
8
d
f
g
e
fi g. c
g
g
