Boks n° 1
b
Rørledning Ø 8 n° 1
c
Afsluttende munding n° 1
g
Slangefæstebånd n° 2
h Vægmonteret krave
n° 2
i Skruer
n° 4
l Indsatser
n° 4
f
d
c
b
a
e
g
h
h
i
l
c
g
g
d
f
e
fi g. c
i
b
c
h
h
d
i
g
b
l
l
e

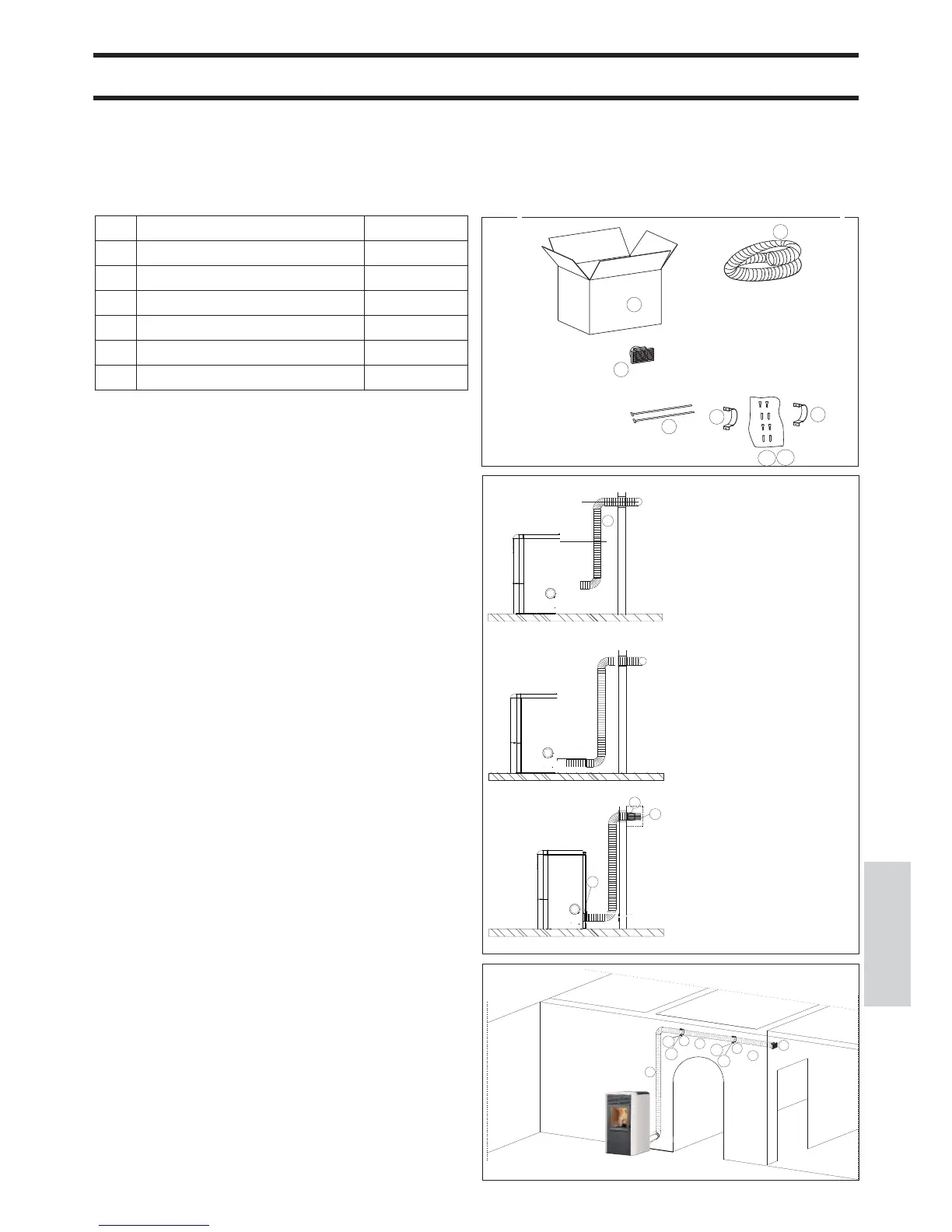

KIT 12 BIS (cod. 778160) (optional)
VED KANALISERING AF VARM LUFT I ET FJERNT-
LIGGENDE LOKALE, UDOVER INSTALLATIONSLO-
KALET
Opbygning:
NB.:
DET INDLEDENDE AFSNIT AF SLANGEN SKAL LIG-
GE HELT “UDGLATTET” FOR AT ELIMINERE DENS
FOLDER; PÅ DENNE MÅDE FORØGES DEN INTERNE
DIAMETER I ET OMFANG, SOM GØR PÅSÆTNING
NEMMERE.
Procedure:
- Defi nér brændeovnens placering i forhold til murerarbejdet
(fi g. a).
- Placér brændeovnen i den defi nitive position.
- Træk røret af aluminium (b), til kanalisering af den varme
luft, ud.
- Sæt røret af aluminium på den varme lufts udledningsmun-
ding på brændeovnens bagside (fi g. c), og fastgør båndet (g).
- Installér det afsluttende stykke (c) og det tilsvarende rør af
aluminium (b) i lokalet, som skal opvarmes, og fastgør det med
den vægmonterede krave (h) og indsatsene med skruer (i-l).
