PORTUGUÊS
SAÍDAS FUMOS
POINT PLUS é predisposta para a ligação do tubo de saída
fumos do top, da parte traseira ou dos lados esquerdo.
PARA PERMITIR QUALQUER SOLUÇÃO DE LIGA-
ÇÃO DA SAÍDA DOS FUMOS À CONDUTA DE COLETA
E EVACUAÇÃO É NECESSÁRIO REMOVER O LADO
METÁLICO ENVOLVIDO ESQUERDO.

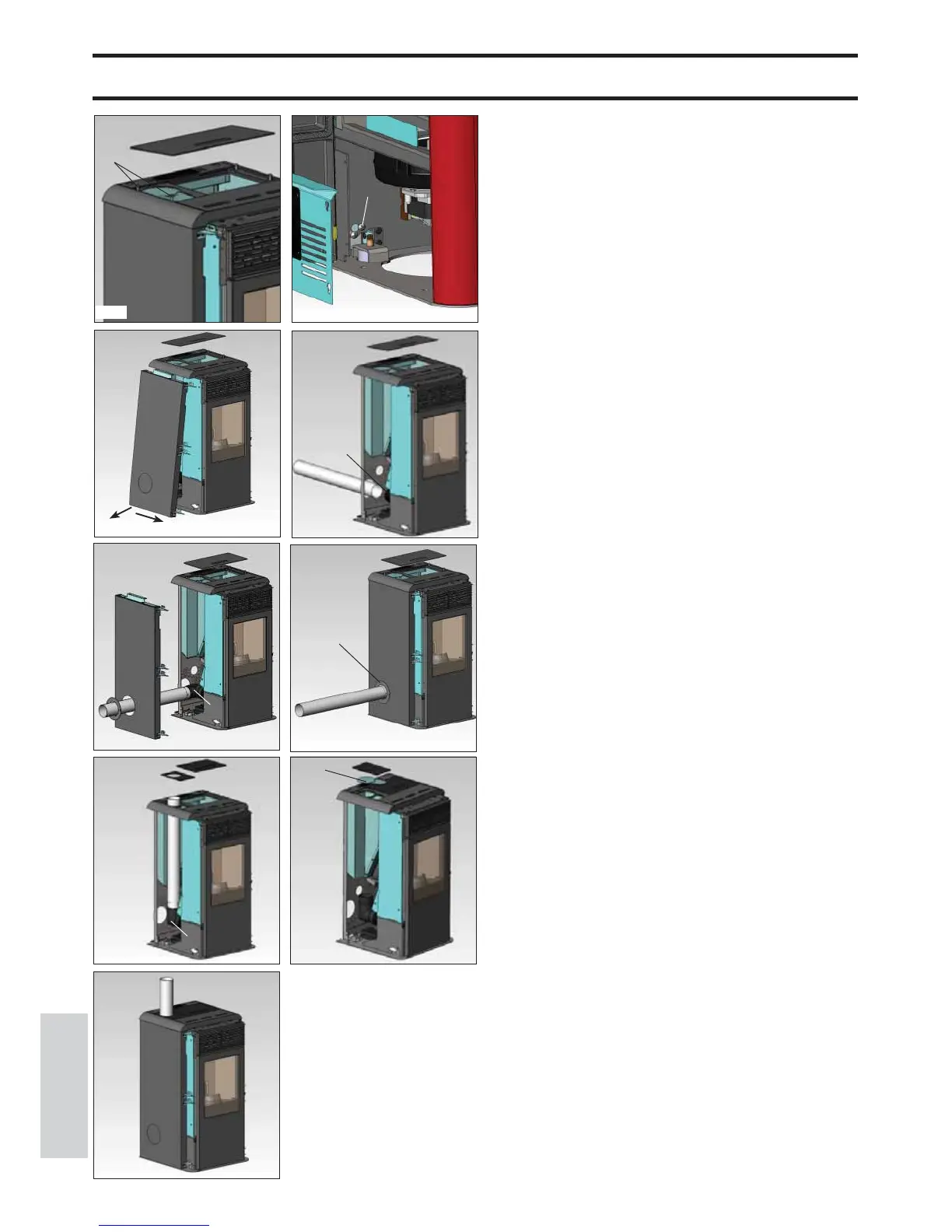

Para efetuar as conexões proceder da seguinte maneira:
- Alargar (por cerca 15 mm) os dois parafusos colocados no top
em ghisa debaixo da tampa em chapa (A - fi g. 1).
- Abrir o batente e retirar o painel zincado (B1 - fi g. 2)
- Retire o parafuso no topo (V - fi g. 5 na página 149).
- Alargar o parafuso colocado na parte inferior/dianteira dos
lados esquerdo (B - fi g. 2)
- Desmontar um lado metálico esquerdo, deslocando por cerca
2 cm para a parte da frente da estufa, extraindo antes de baixo e
pos tirando por baixo o top (fi g. 3).
Escolher o tipo de conexão do tubo de saída dos fumos neces-
sário.
LIGAÇÃO SAÍDA FUMOS DA PARTE TRASEIRA
Montar o cotovelo de junção com faixa fornecidos em dotação
na boca da saída fumos (C - fi g. 4).
Ligar o tubo saída fumos lateral (não em dotação) ao cotovelo
de junção acima referido. Neste caso é sufi ciente passar o tubo
saída fumos (não em dotação) através do furo presente na parte
inferior das costas em chapa (fi g. 4).
LIGAÇÃO SAÍDA FUMOS LATERAL
Montar o cotovelo de junção com faixa fornecidos em dotação
na boca da saída fumos (D - fi g. 5).
Ligar o tubo saída fumos lateral (não em dotação) ao cotovelo
de junção acima referido.
Retirar o diafragma pré-cortado pelo lado em chapa para per-
mitir a passagem do tubo saída fumos (não em dotação) (fi g. 5).
Completar a operação fi xando o fl orão de fecho em dotação (E
- fi g. 6) através dos parafusos em dotação, após ter montado a
parte lateral em metal.
Obs.: a fi xação do fl orão e da parte lateral em chapa deve ser
realizada após ter efectuado a fi xação defi nitiva da chaminé.
LIGAÇÃO SAÍDA FUMOS DO TOP
Ligar o tubo saída fumos (não em dotação) traseiro à boca da
saída fumos (D - fi g. 7) através da faixa em dotação.
Neste caso é necessário utilizar as duas semi coberturas em
chapa fornecidas em dotação (G - H - fi g. 7), no lugar da tampa
inteira em chapa e eliminar a tampa zincada (I - fi g. 8).
Retirar o diafragma da semi tampa pequena em chapa (G - fi g.
7) para permitir a passagem do tubo.
UMA VEZ TERMINADA A OPERAÇÃO DE LIGAÇÃO
DO TUBO DE SAÍDA FUMOS À CHAMINÉ MONTAR
NOVAMENTE A PARTE LATERAL EM METALO
E DEPOIS CONTINUAR COM A MONTAGEM DO RE-
VESTIMENTO.
INSTALAÇÃO
A
fi g. 1
fi g. 3 fi g. 4
fi g. 5 fi g. 6
fi g. 8
fi g. 7
fi g. 9
C
D
E
G
H
I
B
B1
fi g. 2
D
