PORTUGUÊS
MONTAGEM
REVESTIMENTO
A estufa é entregue com as partes laterais metálicas (A-B) e os
suportes metálicos de fi xação das partes laterais em cerâmica
(D) já montados. As peças indicadas a seguir são, ao contrário,
embaladas individualmente.
• n° 4 partes laterais dianteiras em cerâmica (C)
• n° 1 inserto top em cerâmica (E)
• n° 2 pinos centragem inserto top em cerâmica (F)
• n° 8 parafusos de cabeça serrilhada M4 (X)
• n° 8 anilhas Ø 4
Para a montagem proceder como se segue:

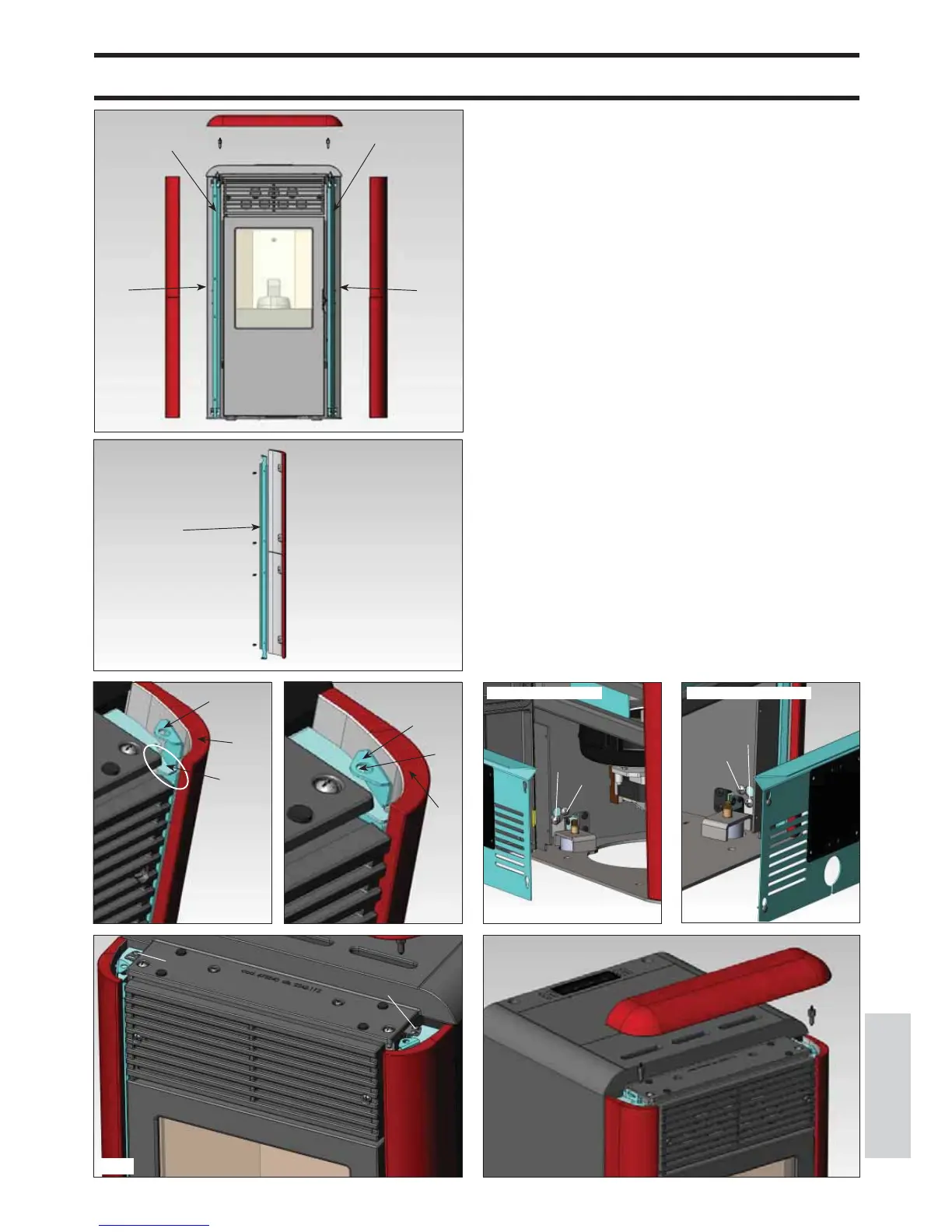

Fig. 1/2/3
Desmontar e retirar da estufa os dois suportes metálicos de
fi xação das partes laterais em cerâmica (D) puxando-os de
baixo para cima por aproximadamente 3 cm.
Aplicar na parte posterior das partes laterais dianteiras em
cerâmica (C) os suportes metálicos (D), usando os furos previ-
stos e os parafusos M4 e as anilhas Ø 4 (elementos fornecidos
de fábrica) para fi xá-los.
Fig. 3/4
Inserir as partes laterais em cerâmica (C) (completas com
suportes metálicos), de cima para baixo, na ranhura (L) presente
nos esquadros do lado metálico (M).
Fig. 5/6/7
Verifi car o alinhamento vertical das partes laterais em cerâmica
(C) e efetuar eventuais regulações através dos parafusos postos
sobre o elemento de cobertura (V - fi g. 5) e, no interior da sala-
mandra, através dos parafusos (R - fi g. 6/7)
Importante: antes de efetuar a operação retirar o painel
zincado (Z - fi g. 6/7) em ambos os lados e afrouxar os para-
fusos de travamento (T - fi g. 6/7).
Fig. 4/8
Aplicar no lado inferior do inserto top em cerâmica (E) os dois
pintos de centragem (F) aparafusando nos furos previstos.
Posicionar o inserto top em cerâmica calçando os pinos nos
furos (S) previstos nos suportes metálicos (D) anteriormente
instalados.
fi g. 1
A
B
C
C
D
D
fi g. 3
fi g. 4
C
C
fi g. 2
C
D
C
D
M
L
M
S
C
D
E
F
F
fi g. 8
C
fi g. 5
V
R
fi g. 6
R
fi g. 7
Z
Z
X
X
X
X
T
T
F
F
E
V
parte lateral esquerda parte lateral direita
