PORTUGUÊS
g
f
d
c
b
a
e
b
d
c
8
e
g

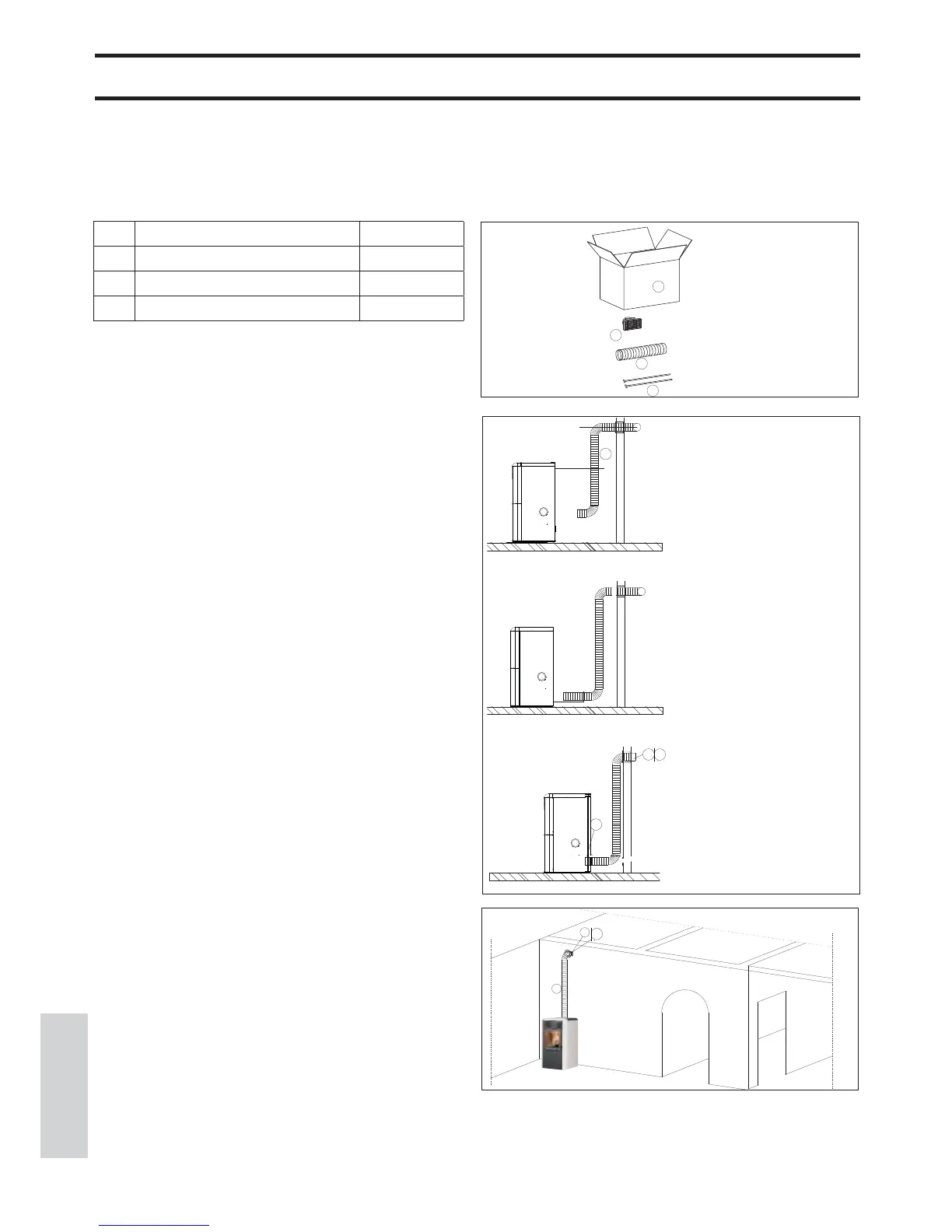

CANALIZAÇÃO DO AR QUENTE
JOGO 12 (cód. 778150) opcional
PARA CANALIZAR O AR QUENTE ATÉ UM
APOSENTO AO LADO DE ONDE A CALDEI-
RA ESTEJA INSTALADA
a Caixa 1
b Tubo Ø 8 1
c Bocal terminal 1
d
Abraçadeira de fi xação dos tubos
2
OBS.:
A PARTE INICIAL DA MANGUEIRA DEVE ESTAR
INTEIRAMENTE “ESTICADA” PARA ELIMINAR AS
DOBRAS; DESTA FORMA O DIÂMETRO INTERIOR
SE ALARGARÁ SENSIVELMENTE E FAVORECERÁ O
ENCAIXE.
- Defi nir o posicionamento da caldeira relativamente às paredes
(fi g. a).
- Arrumar a caldeira na posição defi nitiva.
- Estender o tubo de alumínio (b) para a canalização do ar
quente.
- Prender o tubo de alumínio no bocal da saída de ar quente na
parte de trás da estufa (fi g. c) e fi xá-lo com uma braçadeira (g).
- Instalar o bocal terminal (c) e o respectivo tubo de alumínio
(g) (fi g. c).
b
d
e
fi g. a
fi g. b
c
8
d
f
g
e
fi g. c
